Trzpienie żelbetowe - Jak prawidłowo wzmocnić mur i uniknąć błędów?

Trzpienie żelbetowe to elementy, o których często zapominamy, dopóki nie pojawią się problemy konstrukcyjne. W nowoczesnym budownictwie, gdzie stawiamy na otwarte przestrzenie i smukłe formy, te "niewidzialne" wzmocnienia stają się absolutnie kluczowe dla stabilności i bezpieczeństwa naszych domów. Ten artykuł to kompleksowy przewodnik, który odpowie na pytania "dlaczego", "kiedy" i "jak" stosować trzpienie żelbetowe, stanowiąc cenne źródło wiedzy dla inwestorów, wykonawców i przyszłych inżynierów budownictwa.

Dlaczego trzpienie żelbetowe to dziś klucz do stabilności i bezpieczeństwa domu?

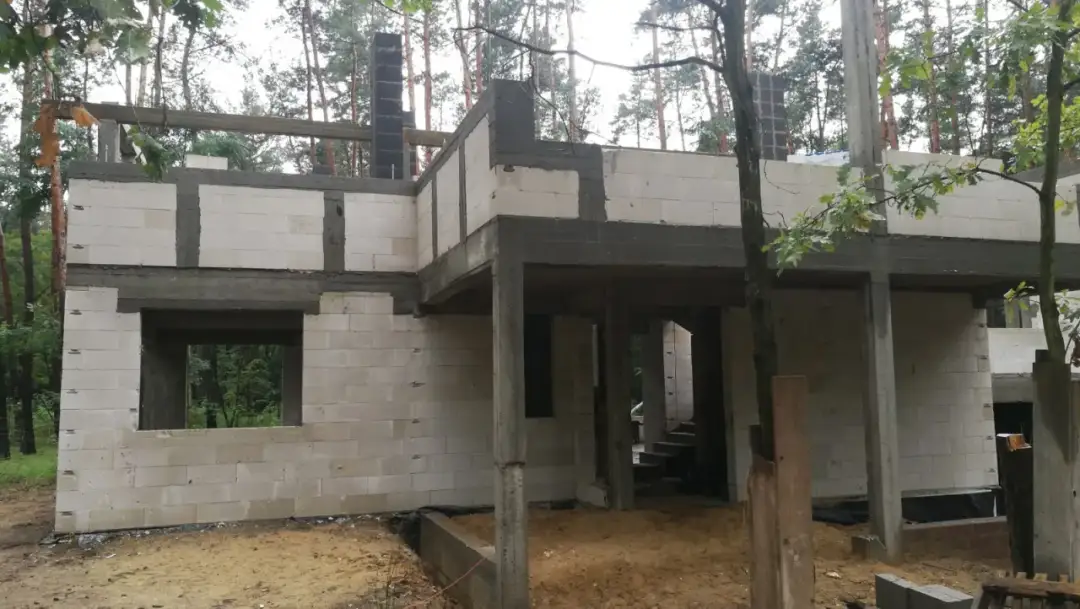

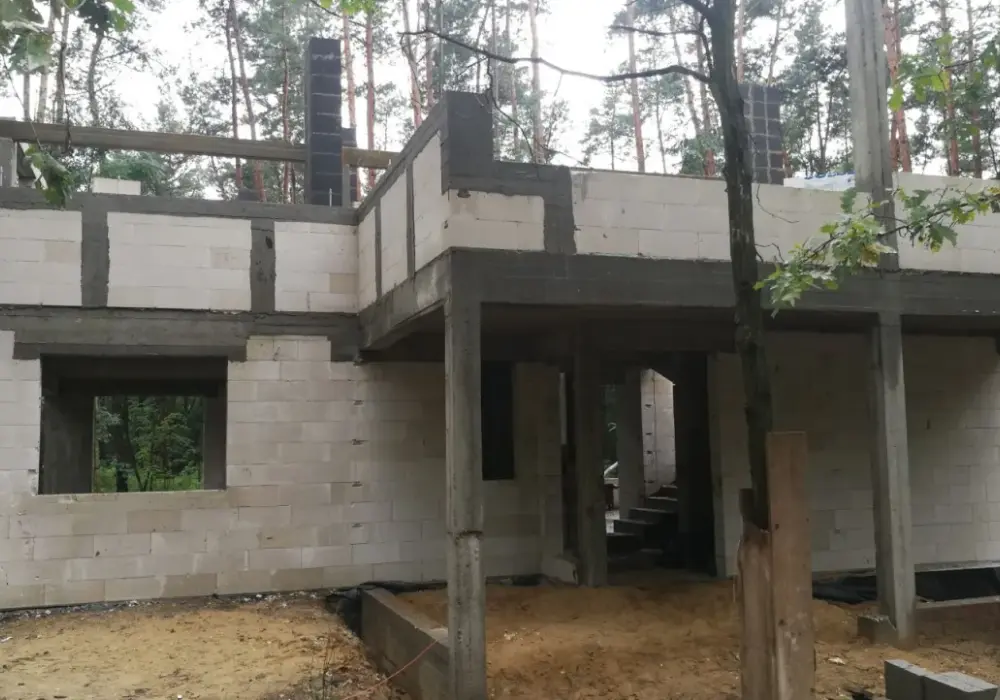

Trzpienie żelbetowe to pionowe elementy konstrukcyjne, najczęściej w formie słupków, które są zintegrowane (wbetonowane) w ściany murowane w celu ich wzmocnienia i usztywnienia. Pełnią one funkcję podobną do wolnostojących słupów, jednak są ukryte w grubości muru. Ich głównym zadaniem jest przenoszenie obciążeń pionowych oraz poziomych (np. od parcia wiatru), zwiększenie sztywności przestrzennej budynku oraz przeciwdziałanie zarysowaniom ścian o dużej długości lub wysokości. W nowoczesnym budownictwie, gdzie często projektuje się duże, otwarte przestrzenie i stosuje smuklejsze formy ścian, dodatkowe usztywnienie oferowane przez trzpienie jest nieocenione. Zapobiegają one nie tylko pęknięciom, ale przede wszystkim zapewniają integralność całej konstrukcji pod wpływem różnorodnych obciążeń.

Nowoczesna architektura a tradycyjne mury – skąd wynika potrzeba dodatkowych wzmocnień?

Współczesne trendy architektoniczne, takie jak ogromne przeszklenia, otwarte plany pięter czy minimalistyczne, smukłe formy ścian, stawiają przed tradycyjnymi murami nowe wyzwania konstrukcyjne. Dawniej masywne ściany same w sobie zapewniały wystarczającą sztywność, jednak dzisiejsze konstrukcje, często lżejsze i bardziej otwarte, wymagają dodatkowego wsparcia. Trzpienie żelbetowe wypełniają tę lukę, zapewniając niezbędną stabilność i bezpieczeństwo, które nie są już gwarantowane samą masą i grubością muru.

Trzpień żelbetowy: cichy strażnik konstrukcji Twojego domu

Można powiedzieć, że trzpień żelbetowy to taki "cichy strażnik" Twojego domu. Choć zazwyczaj jest niewidoczny, ukryty wewnątrz muru, jego obecność jest fundamentalna dla długotrwałej stabilności całej konstrukcji. To właśnie on, pracując w harmonii z pozostałymi elementami, chroni budynek przed niepożądanymi uszkodzeniami, takimi jak pęknięcia czy deformacje, zapewniając spokój i bezpieczeństwo na lata.

Trzpień a słup – poznaj kluczowe różnice i funkcje tych elementów

Często pojawia się pytanie, czym różni się trzpień żelbetowy od tradycyjnego słupa. Choć oba elementy służą do przenoszenia obciążeń, ich integracja z konstrukcją jest odmienna. Trzpienie można traktować jako "ukryte słupy", które są integralną częścią ściany murowanej, a nie osobnym, wolnostojącym elementem. Projektant wybiera między nimi w zależności od potrzeb estetycznych i wymagań konstrukcyjnych trzpień pozwala zachować jednolitość powierzchni ściany, podczas gdy słup jest elementem widocznym lub stosowanym tam, gdzie potrzebne są większe przekroje nośne.

Definicja trzpienia: Czym jest słup ukryty w ścianie?

Trzpień żelbetowy to pionowy element konstrukcyjny, wbudowany bezpośrednio w strukturę ściany murowanej, wykonany z betonu zbrojonego stalą. Jego główna cecha to właśnie ukryty charakter stanowi on integralną część ściany, a nie samodzielny, wyodrębniony element.

Główne zadania trzpieni: usztywnienie, przenoszenie obciążeń i ochrona przed pęknięciami

• Usztywnienie konstrukcji: Trzpienie znacząco zwiększają sztywność całej konstrukcji murowanej, zapobiegając jej deformacjom.
• Przenoszenie obciążeń pionowych i poziomych: Przejmują one siły działające na ściany, w tym obciążenia od ciężaru własnego, stropów, dachu, a także parcia wiatru.
• Zwiększanie sztywności przestrzennej budynku: Poprzez połączenie ze stropami i fundamentami, trzpienie tworzą sztywniejszy układ przestrzenny całego budynku.
• Przeciwdziałanie zarysowaniom ścian: Szczególnie w przypadku długich lub wysokich odcinków ścian, trzpienie zapobiegają powstawaniu nieestetycznych i niebezpiecznych pęknięć.

Kiedy projektant wybiera trzpień, a kiedy słup wolnostojący?

Decyzja o zastosowaniu trzpienia lub słupa wolnostojącego zależy od konkretnych potrzeb projektowych. Trzpienie są wybierane, gdy priorytetem jest zachowanie jednolitej, gładkiej powierzchni ściany i ukrycie elementów konstrukcyjnych. Są idealne do wzmacniania istniejących murów bez ingerencji w ich estetykę. Słupy wolnostojące natomiast stosuje się, gdy element ma być wyeksponowany, gdy jego funkcja jest dominująca lub gdy wymagane są większe przekroje nośne, które nie mieszczą się w grubości ściany.

Kiedy projektant musi przewidzieć trzpienie? Kluczowe sytuacje na Twojej budowie

Projektant konstrukcji musi przewidzieć zastosowanie trzpieni w szeregu specyficznych sytuacjach, aby zapewnić bezpieczeństwo i stabilność budynku. W nowoczesnym budownictwie, gdzie często mamy do czynienia z nietypowymi rozwiązaniami, ich rola jest nie do przecenienia. Wymagane są one między innymi w wysokich ścianach kolankowych, gdzie muszą przenieść obciążenia z dachu, w ścianach szczytowych, które są narażone na parcie wiatru, a także w długich odcinkach ścian pozbawionych poprzecznych usztywnień. Ponadto, wzmacniają one krytyczne punkty konstrukcji, takie jak narożniki budynków czy filarki międzyokienne, a także umożliwiają realizację projektów z dużymi przeszkleniami i otwartymi przestrzeniami, które osłabiają naturalną sztywność ścian.

Ściana kolankowa na poddaszu – dlaczego tutaj trzpienie są absolutnie niezbędne?

Wysokie ściany kolankowe na poddaszu, które często stanowią podstawę konstrukcji dachu, są miejscem, gdzie trzpienie żelbetowe odgrywają kluczową rolę. Muszą one być solidnie zakotwione w wieńcu stropowym i przenosić znaczące siły rozporowe pochodzące od konstrukcji dachowej. Zazwyczaj projektuje się je w regularnych odstępach, na przykład co 2-3 metry, aby zapewnić równomierne rozłożenie obciążeń i zapobiec deformacjom ściany pod wpływem nacisku dachu.

Długie i wysokie ściany bez podparcia – jak trzpienie zapobiegają katastrofie?

Długie i wysokie ściany, które nie są usztywnione poprzecznymi ścianami nośnymi, stanowią potencjalne ryzyko wyboczenia. Trzpienie żelbetowe działają w takich przypadkach jak pionowe żebra konstrukcyjne. Dzielą one długą ścianę na mniejsze, bardziej stabilne pola, co znacząco zwiększa jej odporność na obciążenia poziome, takie jak parcie wiatru, i zapobiega niebezpiecznym deformacjom całej konstrukcji.

Wrażliwe punkty konstrukcji: narożniki, ściany szczytowe i filary międzyokienne

Narożniki budynków, ściany szczytowe oraz wąskie filary między oknami to miejsca, gdzie naprężenia w konstrukcji często się koncentrują. Trzpienie żelbetowe umieszczone w tych strefach przejmują te skoncentrowane siły, zapewniając niezbędne wzmocnienie i stabilność. Zapobiegają one pękaniu muru w tych newralgicznych punktach, co jest kluczowe dla zachowania integralności całego budynku.

Duże przeszklenia i otwarte przestrzenie – rola trzpieni w realizacji nowoczesnych projektów

Nowoczesna architektura często charakteryzuje się dużymi przeszkleniami i otwartymi przestrzeniami, co oznacza mniej ścian nośnych i tym samym mniejszą naturalną sztywność konstrukcji. Trzpienie żelbetowe pozwalają na realizację takich ambitnych projektów, zapewniając niezbędne wzmocnienie i stabilność, które rekompensują brak tradycyjnych elementów usztywniających. Dzięki nim możliwe jest tworzenie przestronnych, jasnych wnętrz bez kompromisów w kwestii bezpieczeństwa.

Projektowanie trzpieni żelbetowych – rola konstruktora i zgodność z normami

Projektowanie trzpieni żelbetowych to zadanie zarezerwowane wyłącznie dla wykwalifikowanego konstruktora. Nie można go bagatelizować ani wykonywać "na oko", ponieważ od precyzyjnych obliczeń zależy bezpieczeństwo całej konstrukcji. Kluczowe aspekty projektowe obejmują dobór odpowiednich wymiarów przekroju trzpienia, wybór właściwej klasy betonu oraz określenie ilości i rodzaju stalowego zbrojenia. Wszystkie te parametry muszą być ściśle zgodne z obowiązującymi normami technicznymi, aby zapewnić przewidzianą wytrzymałość i trwałość elementu.

Dlaczego wymiarów i zbrojenia trzpienia nie można dobierać „na oko”?

Samodzielne dobieranie wymiarów i zbrojenia trzpieni żelbetowych jest niezwykle ryzykowne. Trzpień jest elementem nośnym, który musi przenieść konkretne obciążenia. Niewłaściwe obliczenie jego wytrzymałości może prowadzić do przeciążenia, deformacji, a nawet katastrofy budowlanej. Precyzyjne obliczenia inżynierskie są niezbędne, aby zagwarantować, że trzpień będzie spełniał swoją funkcję przez cały okres użytkowania budynku.

Minimalne wymiary, klasa betonu i stal zbrojeniowa – co mówi projekt konstrukcyjny?

Projekt konstrukcyjny jest dokumentem, który precyzyjnie określa wszystkie parametry trzpieni żelbetowych. Powinien zawierać:

• Minimalne wymiary przekroju trzpienia, dostosowane do przenoszonych obciążeń.
• Wymaganą klasę betonu, najczęściej nie niższą niż C20/25, zapewniającą odpowiednią wytrzymałość i trwałość.
• Rodzaj i średnicę prętów zbrojeniowych, np. stal żebrowana klasy B500SP, która gwarantuje dobre połączenie z betonem.
• Dokładny układ i rozmieszczenie strzemion, które stabilizują zbrojenie podłużne i zapobiegają jego wyboczeniu.

Zgodność z Eurokodem 6: Gwarancja bezpieczeństwa i trwałości

Podstawą projektowania konstrukcji murowanych, w tym trzpieni żelbetowych, jest norma Eurokod 6. Jest to zbiór wytycznych i zasad, które zapewniają, że projektowane elementy będą bezpieczne, trwałe i odporne na przewidywane obciążenia. Przestrzeganie Eurokodu 6 przez konstruktora jest kluczowe dla zapewnienia najwyższych standardów bezpieczeństwa i długowieczności budynku.

Jak prawidłowo wykonać trzpień żelbetowy? Przewodnik krok po kroku

Prawidłowe wykonanie trzpieni żelbetowych jest równie ważne, jak ich właściwe zaprojektowanie. Nawet najlepszy projekt może zawieść, jeśli wykonawstwo będzie niedbałe. Proces ten wymaga precyzji i stosowania odpowiednich technik na każdym etapie, od przygotowania prętów startowych, przez murowanie, montaż zbrojenia, aż po betonowanie i pielęgnację świeżego betonu. Oto kluczowe kroki:

1. Krok 1: Pręty startowe – fundament połączenia z całą konstrukcją

   Pręty startowe to kluczowy element łączący trzpień z fundamentem lub wieńcem stropowym. Muszą być one prawidłowo wypuszczone z poprzedniej warstwy konstrukcyjnej i odpowiednio zakotwione, aby zapewnić ciągłość przenoszenia obciążeń.

2. Krok 2: Murowanie z pozostawieniem miejsca na trzpień – techniki i materiały

   Podczas murowania ścian należy precyzyjnie zaplanować i pozostawić odpowiednie miejsce na przyszły trzpień. Można to zrobić, stosując specjalne kształtki ceramiczne lub betonowe, które służą jako szalunek tracony i jednocześnie mogą poprawiać izolacyjność termiczną ściany.

3. Krok 3: Szalunek tradycyjny czy systemowe kształtki U? Porównanie rozwiązań

   Rozwiązanie	Zalety	Wady
   Szalunek tradycyjny (np. z desek)	Możliwość dopasowania do niestandardowych wymiarów, potencjalnie niższy koszt materiału.	Wymaga więcej pracy przy montażu i demontażu, trudniejsze zapewnienie szczelności, brak dodatkowych właściwości izolacyjnych.
   Systemowe kształtki U	Szybki i łatwy montaż, stanowią szalunek tracony, poprawiają izolacyjność termiczną (jeśli wykonane z materiałów izolacyjnych), zapewniają równomierne otulenie zbrojenia.	Wyższy koszt zakupu, ograniczona dostępność niestandardowych wymiarów.

4. Krok 4: Montaż szkieletu zbrojeniowego – na co zwrócić szczególną uwagę?

   Kluczowe jest zapewnienie ciągłości zbrojenia podłużnego na całej wysokości trzpienia, z odpowiednim zakładem prętów. Zbrojenie musi być prawidłowo zakotwione w wieńcach stropowych i fundamentach. Strzemiona powinny być rozmieszczone zgodnie z projektem, stabilizując pręty podłużne i zapewniając właściwe otulenie betonem.

5. Krok 5: Betonowanie i pielęgnacja – jak zapewnić pełną wytrzymałość elementu?

   Betonowanie trzpienia wymaga staranności. Należy zadbać o odpowiednie zagęszczenie betonu, najlepiej za pomocą wibratora, aby wyeliminować puste przestrzenie i zapewnić jednolitą strukturę. Po zabetonowaniu kluczowa jest pielęgnacja świeżego betonu utrzymywanie odpowiedniej wilgotności (np. przez zraszanie) i ochrona przed nadmiernym słońcem i wiatrem, co zapobiega zbyt szybkiemu wysychaniu i pękaniu, gwarantując osiągnięcie pełnej wytrzymałości.

Najgroźniejsze błędy wykonawcze przy trzpieniach, których musisz unikać

Niestety, nawet przy najlepszych chęciach, na budowie zdarzają się błędy, a przy trzpieniach żelbetowych niektóre z nich mogą mieć katastrofalne skutki. Niewłaściwe wykonanie może podważyć całą konstrukcję nośną budynku. Do najczęściej popełnianych i najbardziej niebezpiecznych błędów należą:

• Brak ciągłości zbrojenia i niewłaściwe zakotwienie w wieńcach: To absolutnie krytyczny błąd. Trzpienie muszą stanowić spójny element konstrukcyjny na całej swojej wysokości, a ich połączenie z wieńcami musi być solidne. Brak ciągłości lub słabe zakotwienie uniemożliwia prawidłowe przenoszenie obciążeń, co może prowadzić do poważnych uszkodzeń.
• Zbyt mała otulina zbrojenia: Otulina betonowa chroni stalowe pręty przed korozją. Zbyt cienka warstwa betonu naraża stal na działanie wilgoci i agresywnych czynników, co prowadzi do jej rdzewienia, osłabienia przekroju i w konsekwencji do obniżenia nośności całego trzpienia. Minimalna wymagana otulina zazwyczaj wynosi 2-3 cm, ale projekt może określać inne wartości.
• Mostki termiczne: W ścianach zewnętrznych trzpień żelbetowy, będący dobrym przewodnikiem ciepła, może stanowić tzw. mostek termiczny, przez który ucieka ciepło. Aby tego uniknąć, należy stosować rozwiązania takie jak kształtki U z materiałów izolacyjnych lub odpowiednio wykonać ocieplenie ściany, tak aby zminimalizować straty energii.
• Oszczędność na materiałach: Pokusa zastosowania betonu niższej klasy, cieńszych prętów zbrojeniowych lub stali o niższej wytrzymałości jest duża, ale absolutnie niedopuszczalna. Takie "oszczędności" stanowią bezpośrednie zagrożenie dla bezpieczeństwa konstrukcji i mogą prowadzić do jej przedwczesnego uszkodzenia.

Błąd krytyczny: Brak ciągłości zbrojenia i niewłaściwe zakotwienie w wieńcach

Ciągłość zbrojenia podłużnego trzpienia jest absolutnie fundamentalna. Stalowe pręty muszą przechodzić przez całą wysokość trzpienia i być prawidłowo zakotwione w wieńcach stropowych lub fundamentach. Tylko w ten sposób trzpień może efektywnie przenosić siły rozciągające i ściskające. Brak ciągłości lub zbyt krótkie zakotwienie oznacza, że trzpień nie będzie pracował jako jeden element, a jego zdolność do przejmowania obciążeń drastycznie spadnie, co może skutkować pękaniem ścian lub nawet destabilizacją konstrukcji.

Zbyt mała otulina zbrojenia – prosta droga do korozji i osłabienia konstrukcji

Otulina betonowa to warstwa betonu między powierzchnią zbrojenia a zewnętrzną powierzchnią elementu. Jej głównym zadaniem jest ochrona stali przed korozją. Jeśli otulina jest zbyt cienka, wilgoć i agresywne substancje z otoczenia łatwiej docierają do prętów stalowych, powodując ich rdzewienie. Korozja prowadzi do zwiększenia objętości stali, co może powodować pękanie betonu, a sama stal traci swoją wytrzymałość, co osłabia cały trzpień i skraca jego żywotność.

Mostki termiczne – jak ich uniknąć przy wykonywaniu trzpieni w ścianach zewnętrznych?

Trzpienie żelbetowe, będąc wykonane z betonu i stali, mają znacznie wyższy współczynnik przewodzenia ciepła niż materiały izolacyjne stosowane w ścianach zewnętrznych. W miejscu ich przebicia przez warstwę izolacji powstaje tzw. mostek termiczny obszar, przez który ciepło ucieka z budynku zimą, a latem przenika do wnętrza. Aby temu zapobiec, można stosować specjalne kształtki U wykonane z materiałów izolacyjnych, które otaczają zbrojenie trzpienia, lub zadbać o odpowiednie połączenie ocieplenia ściany z izolacją wokół trzpienia.

Oszczędność na materiałach: Zastosowanie złej klasy betonu lub stali

Niektóre ekipy budowlane mogą próbować "zaoszczędzić" na materiałach, stosując beton niższej klasy niż przewidziana w projekcie lub stal zbrojeniową o mniejszej średnicy lub niższej wytrzymałości. Jest to niezwykle niebezpieczne. Trzpienie są elementami nośnymi, a ich wytrzymałość jest ściśle skalkulowana. Użycie materiałów o gorszych parametrach może doprowadzić do przeciążenia trzpienia, jego deformacji, a w skrajnych przypadkach do awarii konstrukcji. Bezpieczeństwo musi być zawsze priorytetem.

Przeczytaj również: Jaką cegłę na kominek wybrać, aby uniknąć kosztownych błędów?

Trzpienie żelbetowe a spokój na lata – co jako inwestor powinieneś dopilnować?

Jako inwestor, masz kluczową rolę w zapewnieniu, że trzpienie żelbetowe zostaną wykonane prawidłowo. To inwestycja w bezpieczeństwo i trwałość Twojego domu. Najważniejsze jest dopilnowanie, aby prace były prowadzone zgodnie z projektem konstrukcyjnym i aby wszystkie etapy były odpowiednio dokumentowane. Kontrola i nadzór to gwarancja spokoju na długie lata użytkowania budynku.

Weryfikacja zgodności wykonania z projektem – rola kierownika budowy

Kierownik budowy jest osobą odpowiedzialną za nadzór nad realizacją projektu i zgodność prac z dokumentacją techniczną. To jego obowiązkiem jest regularne sprawdzanie, czy trzpienie są wykonywane zgodnie z projektem konstrukcyjnym czy zbrojenie jest prawidłowe, czy zachowane są wymiary i otuliny. Inwestor powinien upewnić się, że kierownik budowy sumiennie wykonuje swoje obowiązki.

Znaczenie dokumentacji fotograficznej na kluczowych etapach prac

Dokumentacja fotograficzna, szczególnie wykonana przed zabetonowaniem trzpienia, jest nieocenionym dowodem prawidłowego wykonania prac. Zdjęcia pokazujące ułożenie zbrojenia, jego zakotwienie i zachowanie otuliny stanowią potwierdzenie, że wszystko zostało zrobione zgodnie z projektem. W przypadku jakichkolwiek późniejszych wątpliwości lub problemów, taka dokumentacja może być kluczowa dla wyjaśnienia przyczyn i ustalenia odpowiedzialności.
