Prawidłowe zamocowanie styropianu na elewacji to fundament trwałego i efektywnego systemu ocieplenia. Niniejszy artykuł dostarczy precyzyjnych wytycznych dotyczących liczby kołków montażowych na metr kwadratowy, a także omówi kluczowe czynniki wpływające na ich rozmieszczenie i dobór, zapewniając solidne podstawy do wykonania pracy zgodnie ze sztuką budowlaną.
Ile kołków na styropian: kluczowe wytyczne dla trwałej elewacji
- Standardowo stosuje się od 4 do 6 kołków na m² w środkowej części elewacji.
- W strefach krawędziowych (narożniki, okolice okien i drzwi) liczba kołków wzrasta do 6-8 sztuk na m².
- Ostateczna liczba i rodzaj kołków zależą od wysokości budynku, strefy wiatrowej, rodzaju podłoża oraz wagi systemu ocieplenia.
- Kołkowanie jest obowiązkowe przy ocieplaniu wełną mineralną oraz w przypadku termomodernizacji starych budynków o niepewnej przyczepności podłoża.
- Montaż kołków należy rozpocząć dopiero po związaniu kleju, zazwyczaj po 24-48 godzinach od przyklejenia płyt styropianowych.
Ile kołków na m2 styropianu? Odpowiadamy wprost
Standardowa liczba kołków do mocowania styropianu wynosi od 4 do 6 sztuk na metr kwadratowy (m²) w środkowej części elewacji. Jest to wartość wyjściowa, która może ulec zmianie w zależności od wielu czynków, o których powiemy sobie za chwilę.
Zwiększone zużycie kołków, od 6 do 8 sztuk na m², jest wymagane w tzw. strefach krawędziowych. Obejmują one narożniki budynku (zwykle pas o szerokości 1-2 metrów od krawędzi), a także obszary wokół okien i drzwi, które są bardziej narażone na siły ssące wiatru.
Standardowa zasada: ile łączników w środkowej części ściany?
W środkowej części elewacji, z dala od krawędzi budynku, gdzie obciążenia wiatrem są najmniejsze, stosuje się zazwyczaj 4 do 6 kołków na każdy metr kwadratowy ocieplanej powierzchni. Ta liczba zapewnia wystarczające mechaniczne podparcie płyt styropianowych, uzupełniając siłę wiązania kleju i gwarantując stabilność systemu w mniej narażonych miejscach.
Strefy krawędziowe: dlaczego narożniki i okolice okien wymagają więcej kołków?
W strefach krawędziowych, takich jak narożniki budynku, pas o szerokości 1-2 metrów od krawędzi elewacji, a także obszary wokół otworów okiennych i drzwiowych, siły ssące wiatru są znacznie większe. Wiatr może próbować "podrywać" płyty izolacyjne od ściany, dlatego w tych miejscach konieczne jest zastosowanie większej liczby łączników od 6 do nawet 8 sztuk na m² aby zapewnić skuteczne i trwałe mocowanie.
Dlaczego samo klejenie to za mało? Rola kołkowania w trwałości elewacji
Wielu inwestorów i wykonawców zastanawia się, czy samo przyklejenie płyt styropianowych do ściany jest wystarczające. Choć nowoczesne zaprawy klejące oferują znakomitą przyczepność, kołkowanie pozostaje kluczowym etapem prac. Jest to nie alternatywa, lecz niezbędne uzupełnienie klejenia, które gwarantuje długoterminową stabilność i bezpieczeństwo elewacji.
Zabezpieczenie przed siłami ssącymi wiatru
Wiatr, szczególnie na wyższych kondygnacjach budynków i na otwartych przestrzeniach, generuje znaczące siły ssące, które działają na powierzchnię elewacji. Siły te mogą być na tyle duże, że są w stanie zerwać połączenie klejowe, prowadząc do odspajania się płyt styropianowych. Kołki montażowe, zakotwione głęboko w murze, stanowią mechaniczną barierę, która skutecznie przeciwdziała tym siłom, zapobiegając uszkodzeniom systemu ocieplenia.
Gwarancja stabilności na słabszych podłożach i przy starym budownictwie
W przypadku starszych budynków lub ścian wykonanych z materiałów o niższej wytrzymałości, przyczepność kleju może być niewystarczająca. Pylące tynki, stare mury czy niejednorodne podłoża mogą stanowić wyzwanie dla tradycyjnego klejenia. W takich sytuacjach kołkowanie jest absolutnie kluczowe, ponieważ zapewnia dodatkowe, mechaniczne zabezpieczenie, niezależne od jakości i nośności podłoża, gwarantując stabilność całej konstrukcji ociepleniowej.
Kiedy kołkowanie jest absolutnie obowiązkowe?
Istnieją sytuacje, w których kołkowanie nie jest już opcją, lecz bezwzględnym wymogiem:
- Ocieplanie wełną mineralną: Ze względu na znacznie większy ciężar wełny mineralnej w porównaniu do styropianu, jej mocowanie wymaga dodatkowego, mechanicznego zabezpieczenia w postaci kołków.
- Termomodernizacja starych budynków: W przypadku budynków o niepewnej, historycznej konstrukcji, gdzie jakość podłoża może być wątpliwa, kołkowanie jest konieczne, aby zapewnić trwałość ocieplenia.
- Wymagania projektu technicznego: Obowiązek kołkowania może wynikać również bezpośrednio z projektu technicznego systemu ocieplenia, na przykład z Krajowej Oceny Technicznej (KOT), która określa szczegółowe wytyczne dla danego budynku.
Od czego zależy ostateczna liczba kołków? Kluczowe czynniki, które musisz znać
Choć podaliśmy standardowe wartości dotyczące liczby kołków na metr kwadratowy, należy pamiętać, że są to jedynie wytyczne. Ostateczna liczba łączników mechanicznych, ich rozmieszczenie i rodzaj, muszą być zawsze dostosowane do specyficznych warunków panujących na budowie. Indywidualna ocena każdego projektu jest kluczowa dla zapewnienia trwałości i bezpieczeństwa elewacji.
Wysokość budynku – im wyżej, tym gęściej
Wysokość budynku ma bezpośredni wpływ na obciążenie wiatrem. Im wyższy budynek, tym silniejsze są siły działające na elewację. Dla budynków o wysokości przekraczającej 12-20 metrów zaleca się zwiększenie liczby kołków montażowych. W przypadku obiektów bardzo wysokich, o specyficznej architekturze lub położonych w szczególnie wietrznych lokalizacjach, konieczne jest opracowanie indywidualnego projektu technicznego, który precyzyjnie określi rozmieszczenie i liczbę łączników.
Rodzaj podłoża a dobór i liczba łączników (beton, pustak, gazobeton)
Materiał, z którego wykonana jest ściana nośna, ma fundamentalne znaczenie dla doboru kołków. Różne podłoża wymagają różnych typów łączników i różnej głębokości ich zakotwienia. Na przykład, w materiałach pełnych, takich jak beton czy cegła pełna, wystarcza zazwyczaj zakotwienie na głębokość 5-6 cm. Natomiast w materiałach otworowych, takich jak pustaki ceramiczne czy beton komórkowy, wymagane jest głębsze zakotwienie, często 8-10 cm, aby zapewnić odpowiednią siłę trzymania. Niewłaściwy dobór kołka do podłoża może skutkować jego osłabieniem lub całkowitym brakiem skuteczności mocowania.
Strefy wiatrowe w Polsce – sprawdź, czy Twój dom jest bardziej narażony
Polska podzielona jest na strefy obciążenia wiatrem, które uwzględniają zróżnicowanie warunków klimatycznych w kraju. Budynki zlokalizowane na otwartych przestrzeniach, na szczytach wzniesień, w pobliżu dużych zbiorników wodnych lub w regionach znanych z silnych wiatrów, są bardziej narażone na intensywne działanie sił aerodynamicznych. W takich przypadkach konieczne jest zastosowanie gęstszego rozmieszczenia kołków, aby zapewnić stabilność elewacji. Warto sprawdzić, w której strefie wiatrowej znajduje się nasza nieruchomość, aby odpowiednio dobrać parametry mocowania.
Waga systemu ocieplenia (styropian a wełna mineralna)
Każdy system ociepleniowy ma swoją wagę, która przekłada się na obciążenie dla mocowań. Styropian, choć lekki, wymaga odpowiedniej liczby kołków. Jednak wełna mineralna, ze względu na swoją gęstość i strukturę, jest znacznie cięższa. To oznacza, że system ocieplenia oparty na wełnie mineralnej generuje większe obciążenia, co automatycznie zwiększa wymagania dotyczące liczby, wytrzymałości i rozmieszczenia kołków montażowych. Waga materiału izolacyjnego jest więc kluczowym czynnikiem przy projektowaniu mocowania.

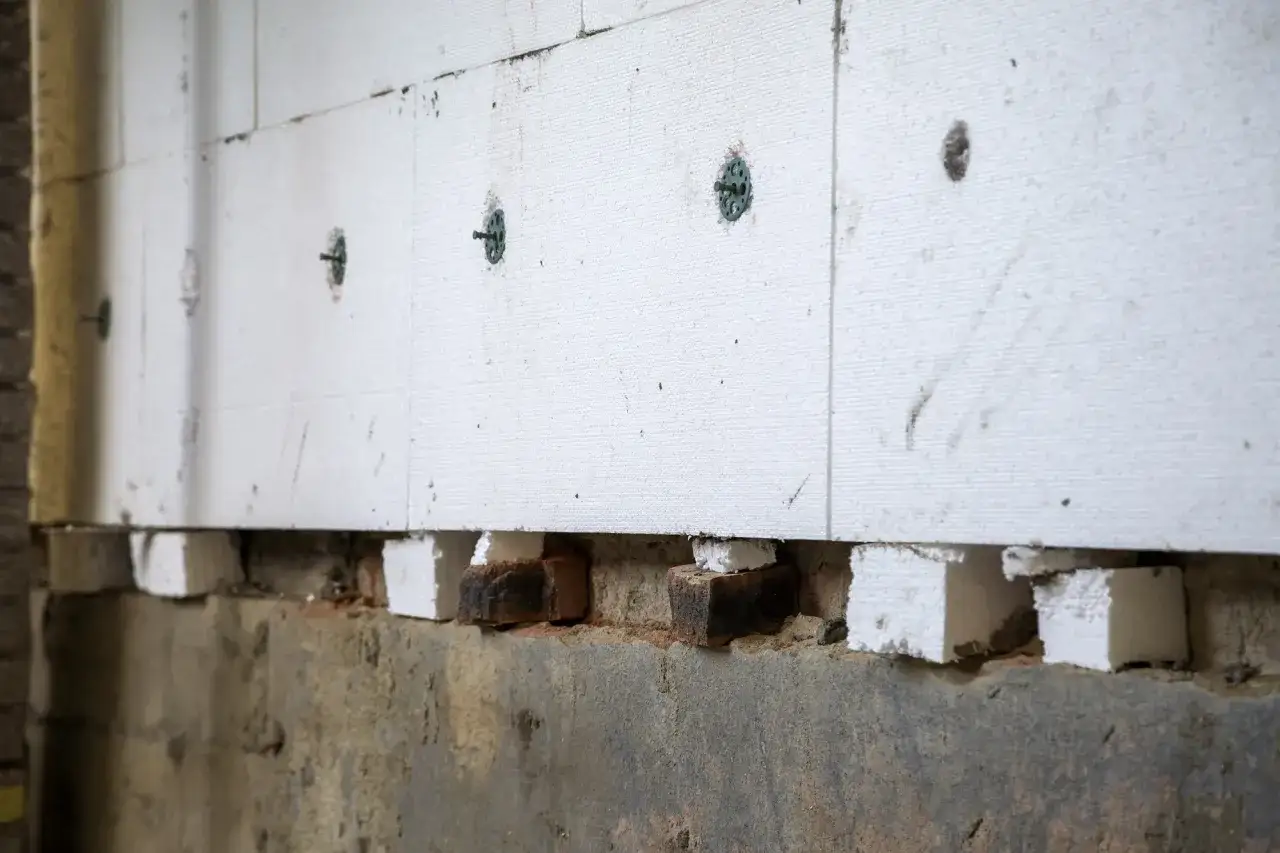

Praktyczne schematy rozmieszczenia kołków – jak to zrobić poprawnie?
Sama liczba kołków to jednak nie wszystko. Kluczowe jest również ich prawidłowe rozmieszczenie na powierzchni płyty styropianowej. Odpowiedni schemat montażu zapewnia równomierne rozłożenie obciążeń i maksymalną stabilność całego systemu ocieplenia. Istnieje kilka sprawdzonych metod, które pomagają w osiągnięciu optymalnego efektu.
Metoda "na płycie" (układ T) – najpopularniejsze rozwiązanie
Najczęściej stosowaną metodą rozmieszczania kołków jest tzw. układ "na płycie" lub układ T. Polega on na umieszczaniu kołków w taki sposób, aby ich rozmieszczenie na każdej płycie styropianowej tworzyło kształt litery T. Kołki są wbijane w centralnym punkcie płyty oraz na jej krawędziach, tworząc stabilną siatkę mocowania. Ta metoda jest prosta w wykonaniu i zapewnia dobre rozłożenie sił.
Rozmieszczenie w strefie środkowej – przykładowy schemat
Dla strefy środkowej elewacji, gdzie stosujemy 4-6 kołków na m², przykładowy schemat może wyglądać następująco: jeden kołek umieszczamy w centralnym punkcie płyty, a pozostałe rozmieszczamy równomiernie wzdłuż jej krawędzi. Jeśli stosujemy 6 kołków, możemy dodać po jednym na każdej z czterech krawędzi, zachowując odpowiednie odstępy od narożników. Kluczem jest równomierne rozłożenie punktów mocowania, aby uniknąć koncentracji naprężeń w jednym miejscu.
Rozmieszczenie w strefie narożnej – jak prawidłowo zagęścić łączniki?
W strefach krawędziowych, gdzie wymagana jest większa liczba kołków (6-8 sztuk na m²), schemat rozmieszczenia należy zagęścić. Oprócz kołków umieszczonych zgodnie z układem T, dodajemy dodatkowe łączniki w pobliżu narożników i krawędzi płyt. Zazwyczaj stosuje się dodatkowy kołek w każdym narożniku płyty oraz po jednym na każdej z dłuższych krawędzi, zachowując odpowiednie odstępy od zewnętrznych krawędzi budynku i otworów okiennych/drzwiowych. Takie rozmieszczenie zapewnia skuteczne przeciwdziałanie siłom ssącym wiatru.
Najczęstsze błędy przy kołkowaniu, których musisz unikać
Nawet najlepsze materiały i staranne przygotowanie mogą zostać zniweczone przez proste błędy popełniane na etapie kołkowania. Świadomość najczęstszych pułapek i umiejętność ich unikania to klucz do wykonania trwałej i bezpiecznej elewacji.
Zbyt wczesne kołkowanie (przed związaniem kleju)
Jednym z fundamentalnych błędów jest zbyt wczesne przystąpienie do kołkowania, zanim klej zdąży się w pełni związać i utwardzić. Zazwyczaj wymaga to odczekania 24-48 godzin od momentu przyklejenia płyt. Próba wbicia kołków w świeży klej może doprowadzić do jego uszkodzenia, osłabienia połączenia klejowego i w konsekwencji do osłabienia całego systemu mocowania styropianu.
Nieprawidłowa głębokość otworów i zakotwienia
Kluczowe dla skuteczności kołka jest jego prawidłowe zakotwienie w ścianie nośnej. Zbyt płytkie wiercenie otworu sprawi, że kołek nie osiągnie strefy nośnej materiału budowlanego, co skutkować będzie brakiem stabilności. Z kolei zbyt głębokie wiercenie może prowadzić do uszkodzenia kołka lub problemów z jego prawidłowym zamocowaniem, zwłaszcza w przypadku materiałów otworowych. Należy zawsze przestrzegać zaleceń producenta kołka i materiału budowlanego odnośnie wymaganej głębokości zakotwienia.
Złe dobranie kołka do materiału ściany
Każdy typ kołka jest zaprojektowany do współpracy z konkretnym rodzajem materiału budowlanego. Kołek przeznaczony do betonu może być nieskuteczny w gazobetonie, a kołek do pustaków nie zapewni odpowiedniego mocowania w litej cegle. Stosowanie niewłaściwego typu kołka jest jednym z najczęstszych błędów, który prowadzi do braku pewności mocowania i ryzyka awarii. Zawsze należy upewnić się, że wybrany kołek jest dedykowany do materiału, z którego wykonana jest ściana.
Powstawanie mostków termicznych – jak im zapobiec?
Kołki montażowe, zwłaszcza te z metalowym trzpieniem, mogą stanowić mostki termiczne, czyli miejsca, przez które ciepło ucieka z budynku. Aby temu zapobiec, zaleca się stosowanie kołków z trzpieniem wykonanym z tworzywa sztucznego, które ma znacznie niższe przewodnictwo cieplne. Alternatywnym rozwiązaniem jest montaż zagłębiony, gdzie łeb kołka jest schowany w płycie styropianowej i zakryty zaślepką termiczną (tzw. termodybel), co dodatkowo minimalizuje straty ciepła.
Liczba to nie wszystko – jak dobrać odpowiedni rodzaj i długość kołka?
Poza samą liczbą, równie istotny jest właściwy dobór rodzaju i długości kołka. Nawet idealna ich ilość nie zapewni trwałości, jeśli będą one źle dopasowane do specyfiki budynku i warunków montażu. Dlatego warto poświęcić chwilę na zrozumienie parametrów technicznych łączników.

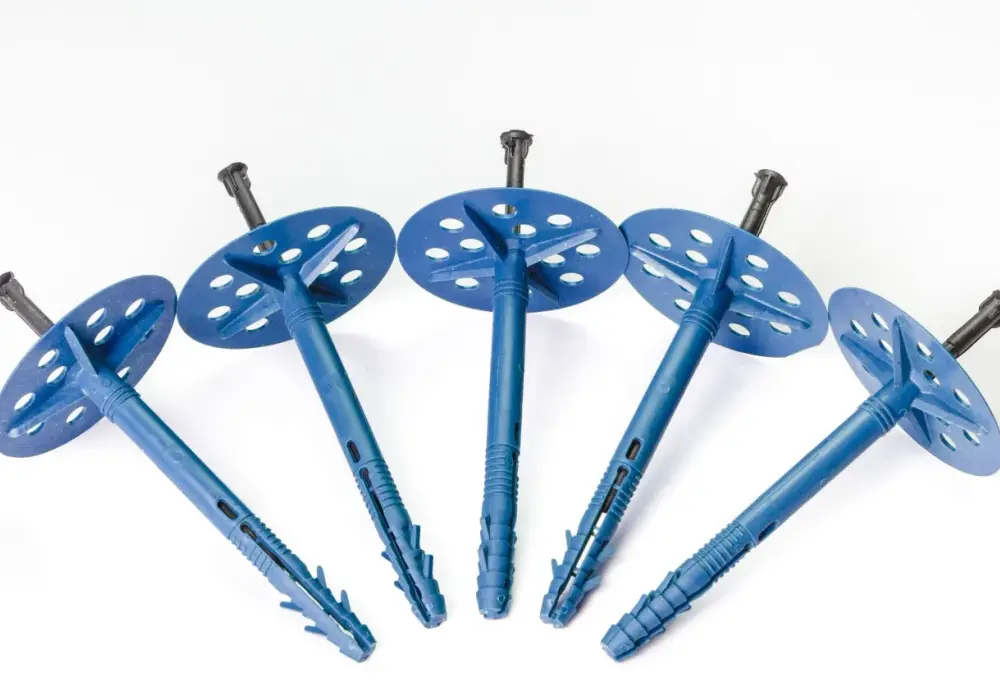

Kołki z trzpieniem plastikowym czy metalowym – kiedy które stosować?
Kołki z trzpieniem metalowym, choć często tańsze, charakteryzują się wyższym przewodnictwem cieplnym, co może prowadzić do powstawania mostków termicznych. Są one jednak bardzo wytrzymałe i polecane do zastosowań, gdzie wymagana jest wysoka odporność mechaniczna. Kołki z trzpieniem plastikowym (najczęściej polipropylenowym lub nylonowym) są lepszym izolatorem, minimalizując ryzyko mostków termicznych, co czyni je preferowanym wyborem w większości nowoczesnych systemów ociepleń. Warto również zwrócić uwagę na modele z trzpieniem metalowym pokrytym warstwą izolacyjną.
Jak obliczyć wymaganą długość łącznika? Prosty wzór
Obliczenie wymaganej długości kołka jest proste i opiera się na sumie kilku grubości: długość kołka = grubość styropianu + grubość warstwy kleju + wymagana głębokość zakotwienia w ścianie. Przyjmuje się, że grubość warstwy kleju pod płytą styropianową wynosi zazwyczaj 1-2 cm. Głębokość zakotwienia zależy od rodzaju podłoża dla materiałów pełnych to ok. 5-6 cm, a dla materiałów otworowych ok. 8-10 cm. Zawsze należy sprawdzić zalecenia producenta kołka i materiału budowlanego.
Przeczytaj również: Konglomerat kwarcowy blat kuchenny – trwałość i piękno w kuchni

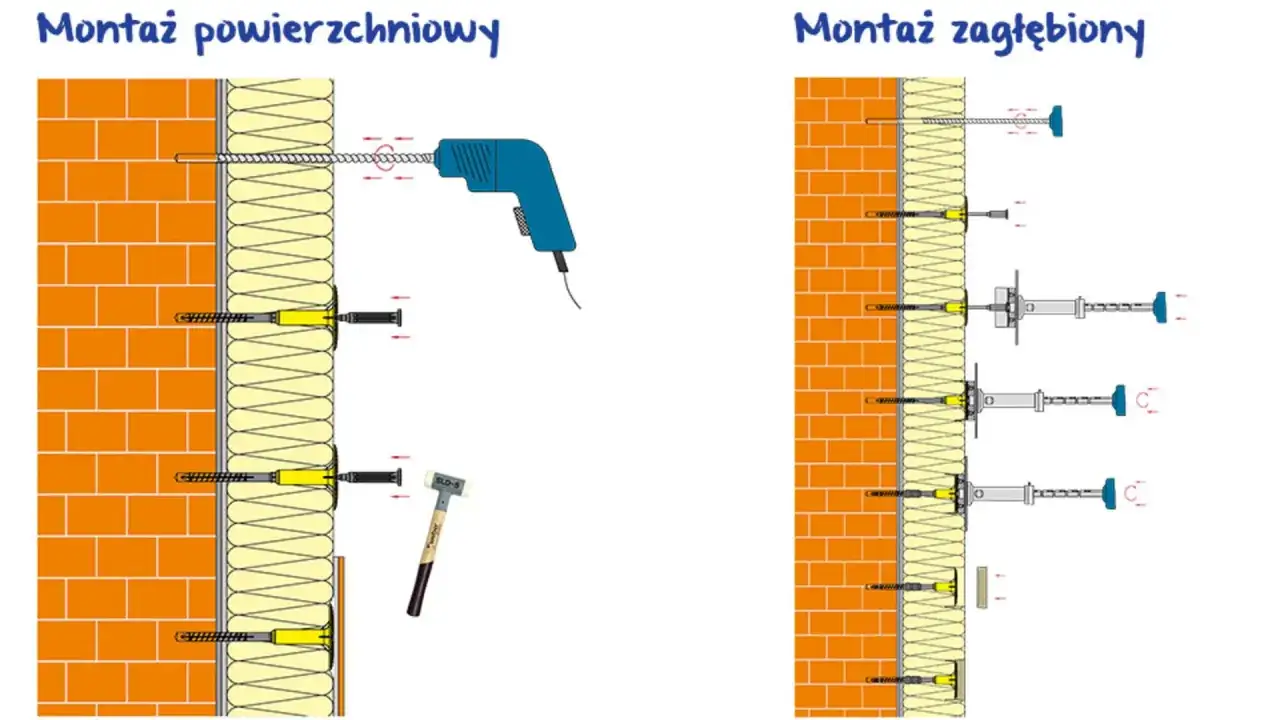

Montaż powierzchniowy a zagłębiony (tzw. termodyble) – co wybrać?
Istnieją dwie główne metody montażu kołków: powierzchniowy i zagłębiony. Montaż powierzchniowy polega na wbiciu kołka tak, aby jego łeb znajdował się na równi z powierzchnią styropianu. Jest to metoda szybsza, ale może prowadzić do powstawania mostków termicznych. Montaż zagłębiony, znany również jako stosowanie termodybli, polega na wykonaniu w płycie styropianowej otworu większego niż średnica kołka, umieszczeniu w nim kołka, a następnie zakryciu go zaślepką termiczną wykonaną ze styropianu. Ta metoda jest bardziej pracochłonna, ale skuteczniej eliminuje mostki termiczne i zapewnia lepszą estetykę elewacji.
