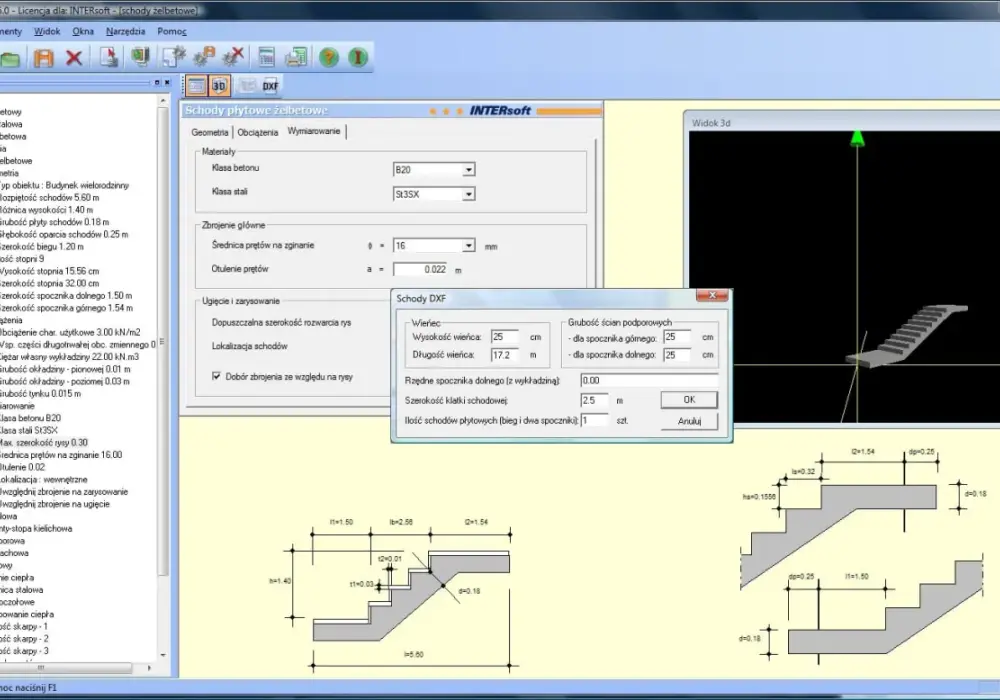

Poprawne zbrojenie schodów żelbetowych - rysunki i kluczowe błędy

Poprawne wykonanie zbrojenia schodów żelbetowych to jeden z najbardziej krytycznych etapów budowy, bezpośrednio wpływająca na bezpieczeństwo i długowieczność całej konstrukcji. Nawet najlepszy beton nie poradzi sobie z naprężeniami rozciągającymi bez odpowiedniego wsparcia stalowych prętów. W tym artykule przyjrzymy się kluczowym aspektom rysunków technicznych zbrojenia schodów, aby pomóc Ci uniknąć kosztownych błędów.

Dlaczego poprawny rysunek zbrojenia schodów to fundament bezpieczeństwa Twojego domu?

Rola stali w betonie – czyli dlaczego samo C20/25 to za mało

Beton, choć niezwykle wytrzymały na ściskanie, jest materiałem o słabej odporności na rozciąganie. W konstrukcjach żelbetowych, takich jak schody, to właśnie stalowe zbrojenie przejmuje te obciążenia. Bez odpowiednio zaprojektowanej i wykonanej siatki prętów, nawet najmocniejszy beton mógłby ulec zniszczeniu pod wpływem naprężeń rozciągających. Dlatego tak kluczowe jest, aby rysunek techniczny precyzyjnie określał rozmieszczenie, średnice i klasy stali, które będą przenosić te krytyczne siły.

Prawidłowe zbrojenie, umieszczone w odpowiednich strefach, gdzie występują największe naprężenia rozciągające, zapewnia integralność i bezpieczeństwo całej konstrukcji schodów. Jest to fundament, na którym opiera się ich wytrzymałość w codziennym użytkowaniu.

Konsekwencje błędów na rysunku i budowie: od pęknięć po katastrofę

Błędy w projekcie zbrojenia schodów lub ich nieprawidłowe wykonanie mogą mieć katastrofalne skutki. Od drobnych pęknięć i nieestetycznych ugięć, po realne zagrożenie dla życia i zdrowia użytkowników. Brak ciągłości zbrojenia, niewłaściwe zakotwienie prętów czy ich nieprawidłowe umiejscowienie mogą doprowadzić do osłabienia konstrukcji, a w skrajnych przypadkach do jej całkowitego zniszczenia. Dlatego tak ważne jest, aby rysunek techniczny był wykonany przez doświadczonego projektanta, a jego założenia były ściśle przestrzegane na budowie.

Każdy detal na rysunku ma znaczenie od średnicy prętów, przez ich rozstaw, po długość zakotwienia. Ignorowanie tych wytycznych to prosta droga do problemów, które mogą mieć bardzo poważne konsekwencje dla bezpieczeństwa budynku.

Jak czytać rysunek techniczny zbrojenia? Kluczowe oznaczenia, które musisz znać

Zrozumienie rysunku technicznego zbrojenia jest niezbędne dla każdego, kto bierze udział w procesie budowy schodów. Kluczowe oznaczenia pozwalają na prawidłowe odwzorowanie projektu w rzeczywistości. Najczęściej spotkasz się z oznaczeniami takimi jak: "fi" (średnica pręta w milimetrach), liczby określające rozstaw prętów (np. 150 mm, czyli 15 cm), symbole klas stali (np. A-III, B500), a także oznaczenia dotyczące długości zakotwienia prętów w elementach konstrukcyjnych. Na rysunkach często pojawiają się również schematy strzemion, które stabilizują zbrojenie główne.

Dokładne zapoznanie się z legendą rysunku i zrozumienie znaczenia poszczególnych symboli to pierwszy krok do poprawnego wykonania zbrojenia. Nieznajomość tych oznaczeń może prowadzić do fundamentalnych błędów, które podważają bezpieczeństwo konstrukcji.

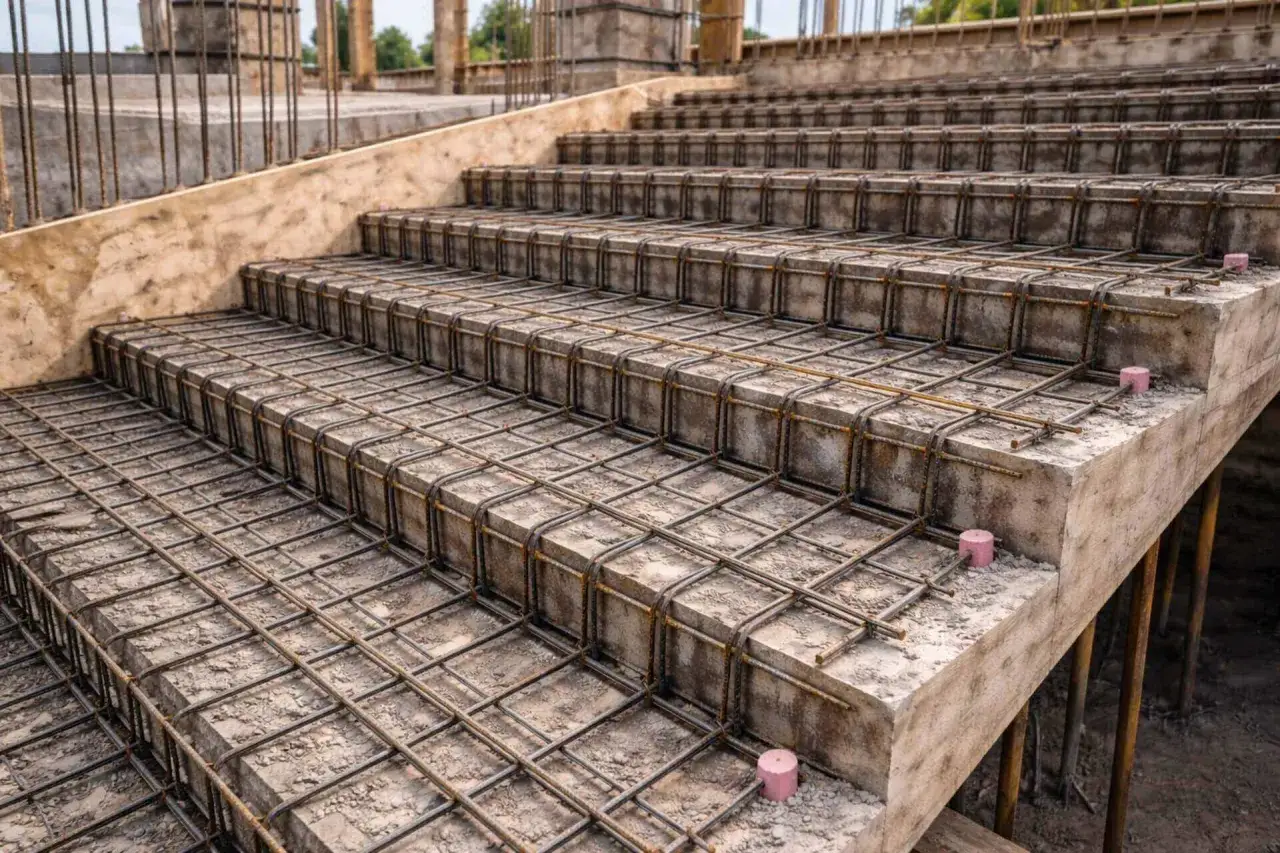

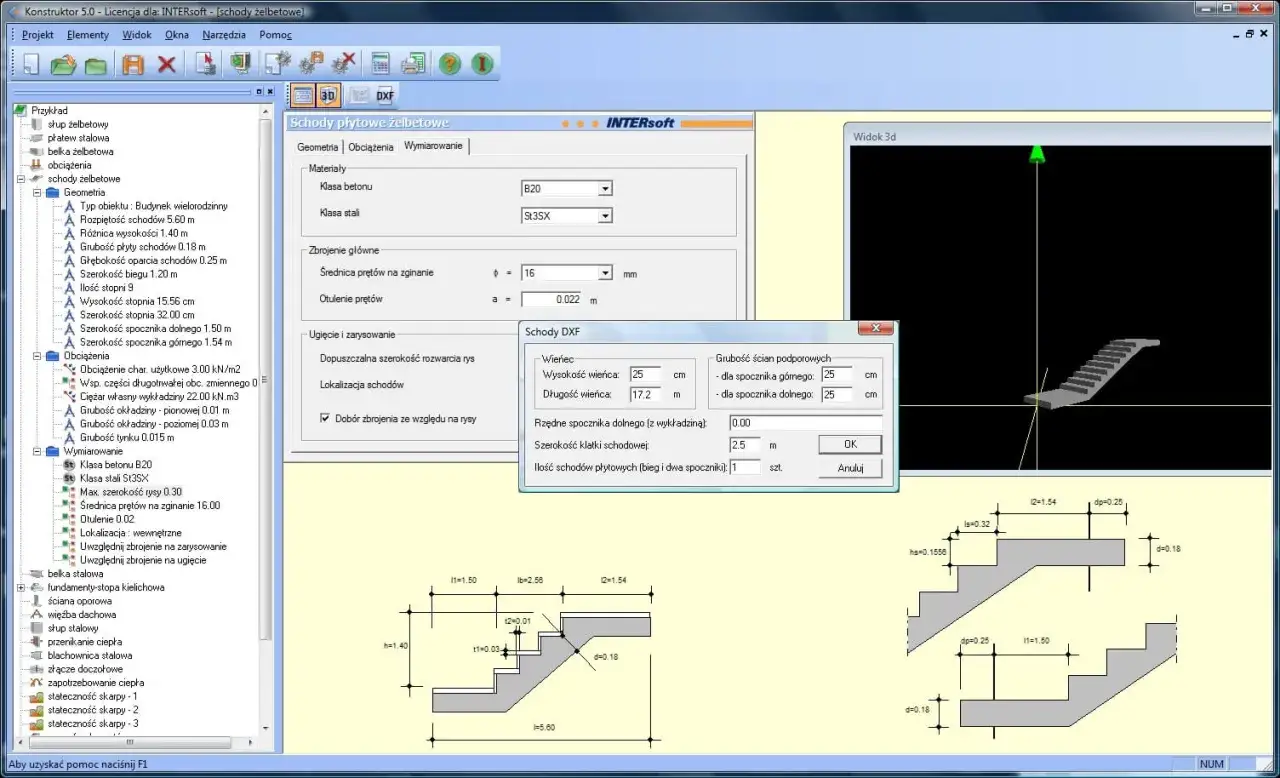

Anatomia zbrojenia schodów płytowych – rysunki i schematy krok po kroku

Zbrojenie główne (nośne): gdzie je umieścić i dlaczego właśnie tam?

W przypadku schodów płytowych, które są najczęściej spotykanym typem, zbrojenie główne pełni kluczową rolę nośną. Jest ono układane zazwyczaj w dolnej strefie biegu schodów, wzdłuż jego długości. Taka lokalizacja jest podyktowana fizyką w dolnej części płyty schodowej powstają największe naprężenia rozciągające podczas jej użytkowania. Umieszczenie tam prętów pozwala skutecznie przeciwdziałać tym siłom, zapewniając stabilność i wytrzymałość konstrukcji.

Pamiętaj: zbrojenie główne musi być ciągłe i prawidłowo zakotwione w elementach konstrukcyjnych, takich jak wieńce czy stropy. Jego umiejscowienie jest precyzyjnie określone na rysunku i nie powinno być modyfikowane.

Zbrojenie rozdzielcze: jaką pełni funkcję i jaki rozstaw stosować?

Zbrojenie rozdzielcze, choć często mniej obciążone niż zbrojenie główne, jest równie ważne dla prawidłowego funkcjonowania schodów. Układa się je poprzecznie do prętów głównych i pełni ono kilka istotnych funkcji. Przede wszystkim, rozkłada obciążenia przenoszone przez zbrojenie główne na większą powierzchnię betonu, zapobiega powstawaniu rys skurczowych w betonie podczas jego wiązania, a także pomaga utrzymać pręty główne we właściwym rozstawie. Typowy rozstaw prętów rozdzielczych, zgodny z informacjami z Hydrobudowa1.pl, wynosi od 20 do 30 cm.

Prawidłowe rozmieszczenie zbrojenia rozdzielczego zapewnia równomierne rozłożenie naprężeń i minimalizuje ryzyko powstawania niepożądanych pęknięć.

Kluczowy detal: prawidłowe zakotwienie prętów w wieńcu i stropie

Jednym z najistotniejszych detali na rysunku zbrojenia schodów jest sposób zakotwienia prętów w elementach konstrukcyjnych, takich jak wieńce, podciągi czy strop. Zapewnienie odpowiedniej długości i sposobu zakotwienia jest absolutnie kluczowe dla przeniesienia obciążeń z biegu schodów na resztę konstrukcji budynku. Brak wystarczającego zakotwienia może skutkować wysunięciem się prętów, co prowadzi do osłabienia całej konstrukcji i może stanowić poważne zagrożenie.

Rysunek techniczny musi jasno określać minimalną długość zakotwienia, często poprzez zagięcie prętów lub zastosowanie specjalnych kotew. Ciągłość zbrojenia jest fundamentem bezpieczeństwa.

Otulina i podkładki dystansowe – strażnicy trwałości Twojego zbrojenia

Otulina betonowa to warstwa betonu chroniąca stalowe zbrojenie przed korozją oraz zwiększająca jego odporność ogniową. Jest to niezwykle ważny element, który decyduje o długowieczności konstrukcji. Minimalna grubość otuliny dla elementów wewnętrznych, zgodnie z normami i informacjami z Hydrobudowa1.pl, wynosi zazwyczaj 2 cm. Aby zapewnić jej odpowiednią grubość, stosuje się specjalne podkładki dystansowe, które utrzymują pręty w odpowiedniej odległości od szalunku.

Dbanie o właściwą otulinę to inwestycja w trwałość schodów. Zbyt cienka warstwa betonu naraża pręty na kontakt z wilgocią, co przyspiesza proces rdzewienia i osłabia ich przekrój, a w konsekwencji całą konstrukcję.

Jak typ schodów wpływa na schemat zbrojenia? Rysunki dla różnych konstrukcji

Schody proste jednobiegowe: klasyka gatunku na czytelnym schemacie

Schody proste jednobiegowe to najbardziej podstawowy typ konstrukcji schodowej. Ich zbrojenie opiera się na fundamentalnych zasadach: zbrojenie główne w dolnej strefie biegu, rozłożone wzdłuż, oraz zbrojenie rozdzielcze, układane poprzecznie. Schemat zbrojenia dla tego typu schodów jest zazwyczaj najbardziej czytelny i stanowi bazę do zrozumienia bardziej skomplikowanych rozwiązań. Kluczowe jest tutaj zapewnienie ciągłości prętów na końcach biegu, gdzie są one zakotwione w wieńcach lub stropach.

Nawet w tak prostych konstrukcjach, precyzyjne rozmieszczenie prętów i zachowanie odpowiedniej otuliny betonowej są niezbędne dla bezpieczeństwa.

Schody dwubiegowe ze spocznikiem: jak zapewnić ciągłość zbrojenia między biegami?

W schodach dwubiegowych ze spocznikiem kluczowym wyzwaniem jest zapewnienie ciągłości zbrojenia między poszczególnymi biegami a spocznikiem. Zgodnie z zasadami konstrukcyjnymi, pręty zbrojenia dolnego biegu powinny przechodzić w górne zbrojenie spocznika lub stropu, tworząc spójną, nośną strukturę. Rysunek detalu w tym miejscu musi bardzo precyzyjnie pokazywać, jak pręty są układane i zakotwiane, aby zapewnić przeniesienie obciążeń. Brak ciągłości w tym punkcie jest jednym z najczęstszych i najgroźniejszych błędów.

Spocznik nie jest tylko miejscem odpoczynku, ale kluczowym elementem konstrukcyjnym, który musi być odpowiednio zintegrowany ze zbrojeniem biegów.

Schody zabiegowe: jak prawidłowo zbroić "wachlarz" i strefę skrętną?

Schody zabiegowe, ze względu na swoją specyficzną geometrię i występowanie naprężeń skrętnych, wymagają bardziej zaawansowanych rozwiązań zbrojeniowych. W miejscach zmiany kierunku biegu, czyli w tzw. "zabiegu", często stosuje się dodatkowe zbrojenie, w tym pręty ukośne. Schemat zbrojenia dla schodów zabiegowych musi uwzględniać te specjalne wzmocnienia, aby konstrukcja była stabilna i bezpieczna. Niewłaściwe zbrojenie strefy skrętnej może prowadzić do powstawania pęknięć i deformacji.

Złożoność geometrii schodów zabiegowych wymaga precyzyjnego projektu zbrojenia, uwzględniającego specyficzne rozkłady naprężeń.

Schody wspornikowe: zbrojenie górą jako klucz do "lewitujących" stopni

Schody wspornikowe to konstrukcja, w której stopnie wydają się "lewitować", nie mając widocznego podparcia od spodu. W tym unikalnym typie schodów, główne zbrojenie nośne umieszcza się w górnej części przekroju płyty schodowej. Dzieje się tak, ponieważ to właśnie w tej strefie powstają największe naprężenia rozciągające, które muszą być przejęte przez stal. Projekt zbrojenia dla schodów wspornikowych jest zazwyczaj bardziej skomplikowany i wymaga precyzyjnego obliczenia sił działających na każdy stopień.

Odpowiednie zbrojenie górą jest absolutnie kluczowe dla zapewnienia stabilności i bezpieczeństwa schodów wspornikowych.

Najczęstsze błędy w zbrojeniu schodów zobrazowane na rysunkach

Błąd nr 1: Przerwane zbrojenie na połączeniu biegu ze spocznikiem – jak powinno wyglądać poprawnie?

Jednym z najpoważniejszych błędów jest brak ciągłości zbrojenia na połączeniu biegu schodowego ze spocznikiem lub stropem. Na rysunkach często widać, że pręty zbrojenia dolnego biegu powinny być kontynuowane, przechodząc w górne zbrojenie spocznika lub stropu. Jest to niezbędne do prawidłowego przeniesienia obciążeń i zapewnienia integralności konstrukcji. Brak tego połączenia oznacza, że schody nie są odpowiednio podparte i mogą ulec uszkodzeniu pod wpływem obciążeń.

Poprawne połączenie to gwarancja bezpieczeństwa upewnij się, że rysunek jasno to pokazuje, a wykonawca przestrzega tych wytycznych.

Błąd nr 2: Złe umiejscowienie zbrojenia głównego (górą zamiast dołem) – dlaczego to tak niebezpieczne?

Krytycznym błędem jest umieszczenie zbrojenia głównego, czyli prętów nośnych, w górnej strefie płyty schodowej, zamiast w dolnej, gdzie występują największe naprężenia rozciągające. W typowym schemacie podparcia schodów, beton jest ściskany od góry, a rozciągany od dołu. Jeśli pręty nośne znajdą się na górze, nie będą w stanie efektywnie przejąć naprężeń rozciągających, co może prowadzić do pęknięć, ugięć, a nawet katastrofy budowlanej. To fundamentalne niezrozumienie zasad mechaniki konstrukcji.

Zawsze sprawdzaj, czy zbrojenie główne jest umieszczone w dolnej strefie płyty schodowej, zgodnie z projektem.

Błąd nr 3: Niewystarczające zakotwienie prętów w konstrukcji – schemat pokazujący minimalną długość

Kolejnym częstym błędem jest zbyt krótkie zakotwienie prętów zbrojeniowych w elementach konstrukcyjnych, takich jak wieńce, podciągi czy belki fundamentowe. Rysunek techniczny powinien wyraźnie określać minimalną długość zakotwienia, która zapewnia odpowiednie przeniesienie sił. Niewystarczające zakotwienie sprawia, że pręty mogą się wysunąć pod obciążeniem, co znacząco osłabia całą konstrukcję schodów. Schemat powinien jasno ilustrować wymaganą długość lub sposób zagięcia pręta.

Długość zakotwienia to nie detal, to konieczność zapewniająca stabilność połączenia.

Błąd nr 4: Brak dodatkowych prętów wzmacniających w schodach zabiegowych

W schodach zabiegowych, ze względu na skomplikowaną geometrię i występowanie naprężeń skrętnych, brak dodatkowych prętów wzmacniających w strefach zmiany kierunku biegu jest poważnym błędem. Projekt musi uwzględniać te specjalne wzmocnienia, często w postaci prętów ukośnych, które stabilizują konstrukcję w miejscach najbardziej narażonych na obciążenia. Niewłaściwe zbrojenie schodów zabiegowych może prowadzić do ich deformacji i pęknięć, zagrażając bezpieczeństwu.

Schody zabiegowe wymagają szczególnej uwagi upewnij się, że projekt uwzględnia dodatkowe zbrojenie w newralgicznych punktach.

Praktyczne wskazówki wykonawcze – o czym pamiętać poza rysunkiem?

Jaka średnica prętów i jaka klasa stali? Wyjaśniamy oznaczenia A-III i A-0

Wybór odpowiedniej średnicy prętów i klasy stali jest kluczowy dla wytrzymałości schodów. Zgodnie z informacjami, najczęściej stosuje się stal żebrowaną klasy A-III, na przykład B500, na zbrojenie główne. Na strzemiona, które stabilizują konstrukcję, używa się zazwyczaj stali klasy A-0. Typowe średnice prętów głównych mieszczą się w przedziale od 10 mm do 16 mm, natomiast pręty rozdzielcze i strzemiona mają średnicę od 6 mm do 8 mm. Projekt powinien precyzyjnie określać te parametry, a wykonawca powinien się do nich ściśle stosować.

Zawsze kieruj się projektem dobór materiałów to nie kwestia przypadku, lecz inżynierskiej precyzji.

Wiązanie prętów drutem wiązałkowym – jak gęsto i na co zwrócić uwagę?

Wiązanie prętów zbrojeniowych drutem wiązałkowym jest czynnością pomocniczą, której celem jest utrzymanie prętów we właściwej pozycji podczas betonowania. Nie służy ono do przenoszenia obciążeń. Należy stosować odpowiednią gęstość wiązań zazwyczaj co około 50-70 cm wzdłuż pręta, a także w miejscach krzyżowania się prętów. Ważne jest, aby drut nie był zbyt luźny, ale też nie za ciasny, aby nie uszkodzić prętów. Celem jest stabilność zbrojenia, a nie jego połączenie siłowe.

Prawidłowe wiązanie zapobiega przemieszczaniu się prętów podczas wibrowania betonu.

Przeczytaj również: Jak montować schody dywanowe - uniknij najczęstszych błędów

Kiedy można wejść na świeżo zabetonowane schody i kiedy je rozszalować?

Po zakończeniu betonowania, kluczowe jest odpowiednie pielęgnowanie świeżego betonu oraz cierpliwość przed obciążeniem konstrukcji. Bezpieczne wejście na schody jest zazwyczaj możliwe po około 2-3 dniach, pod warunkiem odpowiednich warunków atmosferycznych i zastosowania właściwej klasy betonu. Rozszalowywanie konstrukcji powinno nastąpić po uzyskaniu przez beton odpowiedniej wytrzymałości, co zazwyczaj trwa od kilku dni do nawet kilku tygodni, w zależności od klasy betonu i warunków otoczenia. Zawsze kieruj się zaleceniami projektanta i producenta betonu.

Cierpliwość jest cnotą budowlaną zbyt wczesne obciążenie lub rozszalowanie może mieć negatywne konsekwencje dla wytrzymałości schodów.
