Zbrojenie schodów żelbetowych to fundament ich bezpieczeństwa i trwałości. Odpowiedni dobór prętów, ich średnica, rozstaw oraz sposób ułożenia mają kluczowe znaczenie dla przenoszenia obciążeń i zapobiegania powstawaniu uszkodzeń. Zaniedbanie tych aspektów może prowadzić do poważnych konsekwencji, dlatego warto poznać podstawowe zasady, które zapewnią stabilność tej ważnej części konstrukcji domu.
Dlaczego prawidłowy dobór prętów do zbrojenia schodów to fundament bezpieczeństwa?
Bezpieczeństwo konstrukcji budowlanych opiera się na precyzyjnym połączeniu materiałów o różnych właściwościach. W przypadku żelbetu, czyli połączenia betonu i stali, to właśnie zbrojenie stalowe odgrywa rolę kluczową w zapewnieniu wytrzymałości i długowieczności. Schody, jako element intensywnie eksploatowany, muszą być zaprojektowane i wykonane z najwyższą starannością, a ich zbrojenie stanowi o ich stabilności i odporności na uszkodzenia. Prawidłowo wykonane zbrojenie jest gwarancją, że schody będą służyć przez lata, bezpiecznie przenosząc wszelkie obciążenia.
Rola zbrojenia w konstrukcji żelbetowej – czym grozi jego pominięcie?
Beton, choć niezwykle wytrzymały na ściskanie, ma stosunkowo niską wytrzymałość na rozciąganie. To właśnie te siły rozciągające pojawiają się w konstrukcji pod wpływem obciążeń, takich jak ciężar własny, użytkowników czy naciski dynamiczne. Stal zbrojeniowa, dzięki swojej wysokiej wytrzymałości na rozciąganie, przejmuje te obciążenia, zapobiegając pękaniu i deformacji betonu. Pominięcie zbrojenia lub jego błędne wykonanie oznacza, że beton będzie narażony na siły rozciągające, które mogą doprowadzić do powstania rys, pęknięć, nadmiernych ugięć, a w skrajnych przypadkach nawet do katastrofalnego zawalenia się konstrukcji. Jest to ryzyko, którego żaden odpowiedzialny wykonawca ani inwestor nie może zignorować.
Wytrzymałość na lata: jak zbrojenie chroni beton przed pękaniem i odkształceniem?
Zbrojenie działa jak wewnętrzny szkielet, który nie tylko przenosi obciążenia, ale także kontroluje procesy, które mogłyby osłabić beton. Pod wpływem zmian temperatury, wilgotności czy nacisków użytkowych, beton ma tendencję do nieznacznego rozszerzania się lub kurczenia. Bez odpowiedniego zbrojenia, te naprężenia mogłyby skutkować powstaniem nieestetycznych i osłabiających strukturę rys. Stal zbrojeniowa, dzięki swojej elastyczności i wytrzymałości, absorbuje te naprężenia, zapobiegając powstawaniu pęknięć i utrzymując pierwotny kształt konstrukcji. W ten sposób zapewnia się długowieczność i stabilność schodów, które stają się integralną i niezawodną częścią budynku.
Pręty nośne czy rozdzielcze? Poznaj kluczowe elementy zbrojenia schodów
Zbrojenie schodów żelbetowych to nie tylko luźno ułożona stal, ale przemyślany system prętów pełniących ściśle określone funkcje. Rozróżniamy dwa podstawowe rodzaje prętów: nośne, zwane również głównymi, oraz rozdzielcze, czyli poprzeczne. Oba typy ściśle ze sobą współpracują, tworząc jednolitą i wytrzymałą strukturę, która efektywnie przenosi obciążenia i zapewnia stabilność całej konstrukcji schodów. Zrozumienie ich roli jest kluczowe dla prawidłowego wykonania zbrojenia.
Pręty główne (nośne): jakie średnice i gdzie je układać, aby przenosiły obciążenia?
Pręty główne, inaczej nośne, to kręgosłup zbrojenia schodów. Ich głównym zadaniem jest przenoszenie największych obciążeń, które działają na schody. Układa się je zazwyczaj wzdłuż biegu schodów, w dolnej części płyty żelbetowej, gdzie pojawiają się największe naprężenia rozciągające. W typowym budownictwie jednorodzinnym, dla schodów o standardowych obciążeniach, stosuje się pręty o średnicy od 10 do 12 milimetrów. W przypadku konstrukcji o większych rozpiętościach lub przewidywanych wyższych obciążeniach, na przykład w budynkach użyteczności publicznej, dopuszczalne jest zastosowanie prętów o średnicy do 16 milimetrów. Wybór odpowiedniej średnicy jest ściśle powiązany z obliczeniami konstrukcyjnymi i musi być zgodny z projektem.
Pręty rozdzielcze (poprzeczne): jaka jest ich funkcja i dlaczego nie można o nich zapomnieć?
Pręty rozdzielcze, choć mniejsze od prętów głównych, odgrywają nie mniej ważną rolę w systemie zbrojeniowym schodów. Ich głównym zadaniem jest stabilizacja prętów nośnych, zapobieganie ich wyboczeniu pod wpływem obciążeń oraz równomierne rozłożenie nacisków na większą powierzchnię betonu. Układa się je prostopadle do prętów głównych, tworząc z nimi siatkę zbrojeniową. Typowe średnice prętów rozdzielczych mieszczą się w zakresie od 6 do 8 milimetrów. Ważne jest, aby pamiętać, że minimalna średnica prętów stosowanych w jakiejkolwiek części konstrukcji schodów nie powinna być mniejsza niż 8 milimetrów, nawet jeśli projekt dopuszcza mniejsze średnice dla elementów pomocniczych.
Jaka stal na zbrojenie schodów? Wybór klasy i rodzaju prętów
Wybór odpowiedniego rodzaju i klasy stali zbrojeniowej ma bezpośredni wpływ na wytrzymałość, bezpieczeństwo i trwałość całej konstrukcji schodów. Nie każda stal nadaje się do zastosowania w budownictwie, a przepisy prawa budowlanego jasno określają wymagania dotyczące materiałów konstrukcyjnych. Użycie niewłaściwej stali może skutkować przedwczesnym zużyciem, a nawet awarią schodów, dlatego tak ważne jest, aby kierować się sprawdzonymi rozwiązaniami i normami.
Stal żebrowana kontra gładka: dlaczego przyczepność do betonu jest tak ważna?
Na rynku dostępne są dwa podstawowe rodzaje stali zbrojeniowej: gładka i żebrowana. Stal żebrowana, dzięki specjalnie ukształtowanej powierzchni z karbami i żeberkami, zapewnia znacznie lepszą przyczepność do betonu niż stal gładka. Ta przyczepność jest absolutnie kluczowa dla efektywnego przenoszenia sił między stalą a betonem. W przypadku schodów, gdzie obciążenia są znaczące, stosowanie stali żebrowanej jest standardem dla zbrojenia nośnego. Stal gładka, ze względu na swoją ograniczoną przyczepność, może być używana jedynie do elementów pomocniczych, takich jak strzemiona czy elementy wiązań, ale nigdy jako zbrojenie główne przenoszące obciążenia rozciągające.
Klasa stali B500SP (A-IIIN) – dlaczego jest najczęściej rekomendowana do schodów?
W polskim budownictwie najczęściej stosuje się stal zbrojeniową należącą do klas o podwyższonej wytrzymałości. Szczególnie rekomendowane do zbrojenia schodów są stale klasy B500SP (odpowiadającej dawnej klasie A-IIIN) oraz B500A (dawniej A-II). Charakteryzują się one wysoką granicą plastyczności oraz wytrzymałością na rozciąganie, co przekłada się na możliwość stosowania cieńszych prętów przy zachowaniu wymaganej nośności. Te klasy stali są również plastyczne, co oznacza, że mogą ulegać odkształceniom bez pękania, co jest istotne w kontekście reakcji konstrukcji na obciążenia. Użycie stali o odpowiedniej klasie gwarantuje bezpieczeństwo i zgodność z normami budowlanymi.
Na co zwrócić uwagę w projekcie? Zgodność z normą PN-EN 1992-1-1 (Eurokod 2)
Projekt konstrukcyjny jest dokumentem, który precyzyjnie określa wszystkie parametry zbrojenia schodów. Niezależnie od tego, czy projekt przygotowuje doświadczony inżynier, czy korzystamy z gotowych rozwiązań, kluczowe jest, aby wszystkie użyte materiały i rozwiązania były zgodne z obowiązującymi normami. W Polsce dla konstrukcji żelbetowych podstawowym dokumentem jest norma PN-EN 1992-1-1, znana jako Eurokod 2. Norma ta określa zasady projektowania elementów z betonu. Wszystkie pręty zbrojeniowe muszą posiadać odpowiednie atesty potwierdzające ich jakość i zgodność z normą. Tylko w ten sposób można mieć pewność, że wykonane zbrojenie spełni swoje zadanie i zapewni bezpieczeństwo konstrukcji.
Jakie pręty do jakich schodów? Dostosowanie zbrojenia do konstrukcji
Schody schodom nierówne to powiedzenie doskonale oddaje specyfikę projektowania i wykonania zbrojenia. Różne typy schodów, od prostych konstrukcji płytowych po skomplikowane biegi zabiegowe, wymagają odmiennego podejścia do zbrojenia. Każda forma architektoniczna niesie ze sobą inne wyzwania konstrukcyjne, które muszą być uwzględnione w projekcie, aby zapewnić stabilność i bezpieczeństwo użytkowania. Poniżej przedstawiamy kluczowe różnice w zbrojeniu w zależności od typu schodów.

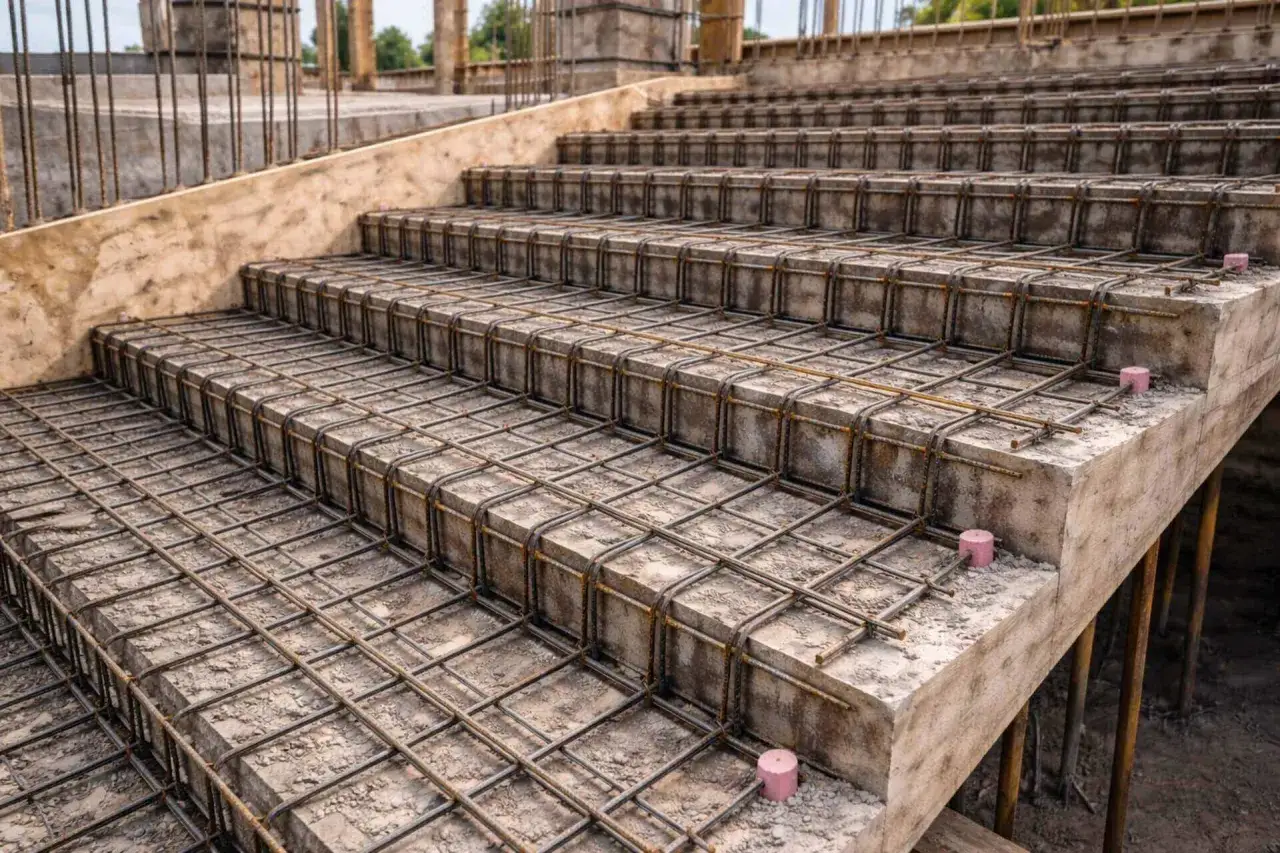

Zbrojenie schodów prostych (płytowych) – najczęstsze schematy układania
Schody proste, często nazywane również płytowymi, są najprostszym typem konstrukcji schodowej. Ich zbrojenie jest zazwyczaj najmniej skomplikowane. Polega ono głównie na ułożeniu prętów nośnych biegnących wzdłuż całej długości biegu schodowego, zazwyczaj w dolnej części płyty żelbetowej. Pręty te przenoszą główne obciążenia. Często stosuje się również dodatkową siatkę zbrojeniową, która stabilizuje konstrukcję i pomaga równomiernie rozłożyć naprężenia. Schemat zbrojenia schodów prostych jest zazwyczaj prosty do zrealizowania, ale wymaga precyzyjnego przestrzegania zaleceń projektowych dotyczących średnicy i rozstawu prętów.
Wyzwanie konstrukcyjne: jak prawidłowo zbroić schody zabiegowe i wachlarzowe?
Schody zabiegowe i wachlarzowe, ze względu na swoją nieregularną geometrię i obecność tzw. klina, stanowią większe wyzwanie konstrukcyjne. W tych typach schodów kluczowe jest prawidłowe przeniesienie obciążeń w miejscach zmiany kierunku biegu. Zazwyczaj wymaga to zastosowania dodatkowego zbrojenia, często w postaci ukośnych prętów, które biegną wzdłuż i w poprzek stopni w części zabiegowej. Te dodatkowe pręty zapobiegają powstawaniu pęknięć w narożnikach stopni i zapewniają stabilność całej konstrukcji. Precyzyjne ułożenie tych elementów, zgodnie z projektem, jest niezbędne dla bezpieczeństwa.
Zbrojenie schodów dwubiegowych – kluczowe zasady łączenia zbrojenia biegu i spocznika
Schody dwubiegowe, posiadające poziomy spocznik dzielący bieg na dwa odcinki, wymagają szczególnej uwagi przy projektowaniu i wykonaniu zbrojenia. Najważniejszym aspektem jest tutaj prawidłowe połączenie zbrojenia obu biegów ze zbrojeniem płyty spocznika. Musi ono zapewnić ciągłość konstrukcji i efektywne przenoszenie sił między poszczególnymi elementami. Zazwyczaj polega to na odpowiednim zakotwieniu prętów biegnących w biegach w płycie spocznika, tak aby stworzyć jednolitą, pracującą całość. Długość i sposób zakotwienia prętów są ściśle określone w projekcie konstrukcyjnym i muszą być bezwzględnie przestrzegane.
Schody wspornikowe (półkowe) – specyfika i wymagania dla zbrojenia
Schody wspornikowe, znane również jako schody półkowe, to konstrukcja o bardzo specyficznym charakterze, gdzie stopnie wydają się "wychodzić" ze ściany, nie posiadając widocznych podpór od dołu. Każdy stopień działa jak wspornik, przenosząc obciążenia na ścianę. Wymaga to bardzo mocnego i precyzyjnie zaprojektowanego zbrojenia. Zazwyczaj pręty zbrojeniowe są umieszczane w górnej części przekroju stopnia, aby efektywnie przenosić momenty zginające powstające pod wpływem obciążeń. Ze względu na potencjalne ryzyko, schody wspornikowe zawsze wymagają szczegółowego projektu wykonanego przez doświadczonego konstruktora.
Praktyczny poradnik wykonawcy: kluczowe zasady montażu zbrojenia
Teoria teorią, ale w praktyce liczy się precyzja wykonania. Prawidłowy montaż zbrojenia to etap, który decyduje o tym, czy teoretyczne założenia projektowe zostaną skutecznie przełożone na bezpieczną konstrukcję. Nawet najlepszy projekt może okazać się nieskuteczny, jeśli zbrojenie zostanie ułożone w sposób niedbały. Oto najważniejsze zasady, o których powinien pamiętać każdy wykonawca, aby zapewnić najwyższą jakość i bezpieczeństwo.
Jaki powinien być prawidłowy rozstaw prętów głównych i rozdzielczych?
Rozstaw prętów zbrojeniowych jest kluczowym parametrem wpływającym na nośność i sztywność konstrukcji. Choć dokładne wartości zawsze określa projekt konstrukcyjny, istnieją pewne ogólne wytyczne. Pręty nośne, przenoszące główne obciążenia, zazwyczaj układa się w odstępach co 10 do 15 centymetrów. Pręty rozdzielcze, stabilizujące konstrukcję, umieszcza się nieco rzadziej, zwykle co 20 do 30 centymetrów. Należy pamiętać, że są to wartości orientacyjne, a precyzyjny rozstaw zawsze wynika z obliczeń inżynierskich i musi być zgodny z dokumentacją projektową.
Otulina ma znaczenie! Jaka jest minimalna grubość i jak ją zapewnić?
Otulina betonowa to warstwa betonu chroniąca stal zbrojeniową przed korozją i ogniem. Jej grubość jest niezwykle ważna dla długowieczności konstrukcji. Dla schodów znajdujących się wewnątrz budynku, minimalna grubość otuliny wynosi zazwyczaj 20-25 milimetrów. W przypadku schodów zewnętrznych, narażonych na działanie wilgoci, opadów atmosferycznych i zmiennych temperatur, wymagana otulina jest większa i powinna wynosić co najmniej 30 milimetrów. Aby zapewnić właściwą otulinę, stosuje się specjalne podkładki dystansowe, które utrzymują pręty w odpowiedniej odległości od formy.
Prawidłowe zakotwienie prętów w stropie i belkach – jak uniknąć błędów?
Zbrojenie schodów nie może być traktowane jako odrębny element. Musi być ono integralnie połączone z innymi częściami konstrukcji, takimi jak strop czy belki. Prawidłowe zakotwienie prętów zbrojeniowych w tych elementach zapewnia ciągłość przenoszenia sił i zapobiega odspajaniu się schodów od reszty budynku. Zazwyczaj polega to na odpowiednim wprowadzeniu prętów w element sąsiedni na określoną długość, często z zastosowaniem zagięć lub specjalnych kształtów końcówek prętów. Szczegółowe zasady zakotwienia, w tym wymagana długość i sposób wykonania, są zawsze precyzyjnie określone w projekcie konstrukcyjnym.
Najczęstsze błędy przy zbrojeniu schodów i jak ich unikać
Nawet przy najlepszych chęciach, podczas prac budowlanych mogą zdarzyć się błędy. W przypadku zbrojenia schodów, niektóre z nich mogą mieć szczególnie poważne konsekwencje dla bezpieczeństwa i trwałości całej konstrukcji. Świadomość potencjalnych pułapek i znajomość sposobów ich unikania to klucz do sukcesu i gwarancja, że schody będą służyć bezawaryjnie przez długie lata.
Zbyt mała średnica lub zły rozstaw prętów – jakie są konsekwencje?
Użycie prętów o zbyt małej średnicy w stosunku do wymagań projektowych lub nieprawidłowy, zbyt duży rozstaw między nimi, prowadzi do obniżenia nośności konstrukcji. Schody mogą zacząć nadmiernie się uginać pod wpływem obciążeń, co z czasem może skutkować powstawaniem rys i pęknięć w betonie. W skrajnych przypadkach, gdy obciążenia przekroczą wytrzymałość osłabionego zbrojenia, może dojść do poważnej awarii, a nawet zawalenia się schodów. Jest to jeden z najpoważniejszych błędów, który bezpośrednio zagraża bezpieczeństwu użytkowników.
Niewystarczająca otulina – prosta droga do korozji zbrojenia i zniszczenia schodów
Zbyt cienka warstwa betonu chroniącego stal zbrojeniową jest prostą drogą do jej szybkiej degradacji. Wilgoć i czynniki atmosferyczne, docierając do prętów, powodują ich korozję. Rdza, która powstaje w wyniku tego procesu, ma większą objętość niż pierwotna stal, co prowadzi do pękania betonu i osłabienia całej konstrukcji. Schody z skorodowanym zbrojeniem tracą swoją wytrzymałość, stają się kruche i podatne na uszkodzenia. Jest to proces długotrwały, ale jego skutki są nieodwracalne i często wymagają kosztownych napraw lub całkowitej przebudowy.
Przeczytaj również: Ile miejsca zajmują schody? Sprawdź, jak zaoszczędzić przestrzeń
Błędy w zakotwieniu zbrojenia – dlaczego to krytyczny punkt konstrukcji?
Prawidłowe zakotwienie zbrojenia jest absolutnie kluczowe dla zapewnienia ciągłości pracy konstrukcji. Jeśli pręty nie są odpowiednio wprowadzone w elementy sąsiednie, siły nie mogą być efektywnie przenoszone. Może to prowadzić do lokalnych naprężeń, pęknięć i w konsekwencji do utraty stabilności całego układu. Błędy w zakotwieniu są często trudne do wykrycia na pierwszy rzut oka, ale ich konsekwencje mogą być katastrofalne, prowadząc do poważnej awarii budowlanej. Dlatego tak ważne jest, aby wykonawcy dokładnie przestrzegali zaleceń projektowych w tym zakresie.
