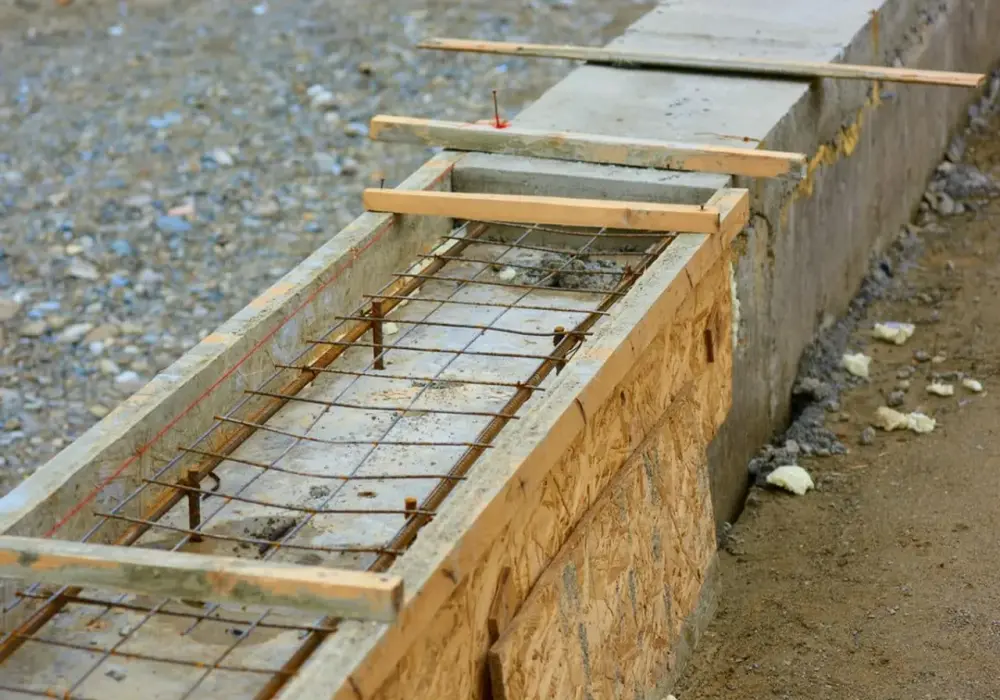

Zbrojenie fundamentów - Jak zapewnić trwałość i bezpieczeństwo domu?

Zbrojenie fundamentów to jeden z tych etapów budowy domu, który wymaga szczególnej uwagi i precyzji. Choć może wydawać się skomplikowany, jego prawidłowe wykonanie jest absolutnie kluczowe dla stabilności i bezpieczeństwa całej konstrukcji. Jako doświadczony budowlaniec, wielokrotnie widziałem, jak niedociągnięcia na tym etapie odbijają się czkawką przez lata, a czasem prowadzą do poważnych problemów. W tym artykule przeprowadzę Cię przez cały proces, od zrozumienia projektu, przez dobór materiałów, aż po wykonanie i odbiór prac. Chcę, żebyś wiedział, co robisz i dlaczego. To fundament Twojego domu dosłownie i w przenośni.

Dlaczego prawidłowe zbrojenie fundamentów to absolutna podstawa bezpieczeństwa Twojego domu

Fundamenty to serce każdej budowli. To one przenoszą obciążenia z całego domu na grunt. Ale sam beton, choć mocny na ściskanie, ma swoje ograniczenia. Tutaj właśnie wkracza zbrojenie. To nie jest jakiś tam "dodatek" czy opcja to integralna część fundamentów, która współpracuje z betonem, czyniąc go niezwykle wytrzymałym materiałem, znanym jako żelbet. Bez odpowiedniego zbrojenia, fundamenty byłyby jak krucha skorupa, podatna na pękanie pod wpływem nacisku, zmian temperatury czy nierównomiernego osiadania gruntu. Pomyśl o tym jak o szkielecie, który nadaje kształt i wytrzymałość całemu organizmowi.

Jaką rolę pełnią pręty w betonie? Wyjaśnienie mechanizmu współpracy stali i betonu

Mechanizm ten jest genialny w swojej prostocie. Beton świetnie radzi sobie z siłami ściskającymi, ale jest słaby, gdy przychodzi do rozciągania. Stal z kolei jest niezwykle wytrzymała na rozciąganie. Kiedy połączymy te dwa materiały, tworzymy żelbet kompozyt, który doskonale przenosi zarówno ściskanie, jak i rozciąganie. Pręty zbrojeniowe, umieszczone w miejscach, gdzie występują największe naprężenia rozciągające, przejmują te siły, zapobiegając pękaniu betonu. Dodatkowo, żebra na powierzchni prętów zwiększają przyczepność stali do betonu, co jest kluczowe dla efektywnej współpracy obu materiałów. To właśnie ta synergia sprawia, że fundamenty są w stanie wytrzymać ogromne obciążenia przez dziesięciolecia.

Konsekwencje błędów na etapie zbrojenia – od pęknięć ścian po katastrofę budowlaną

Błędy popełnione na etapie zbrojenia fundamentów to jak gra w rosyjską ruletkę z bezpieczeństwem Twojego domu. Najczęściej objawiają się one jako pęknięcia ścian, które pojawiają się nieestetycznie na elewacji i wewnątrz budynku. Ale to dopiero początek. W skrajnych przypadkach, gdy zbrojenie jest rażąco nieprawidłowe, może dojść do nierównomiernego osiadania całego budynku, co prowadzi do deformacji konstrukcji, problemów z drzwiami i oknami, a w najgorszym scenariuszu do katastrofy budowlanej. Naprawa błędów w zbrojeniu fundamentów jest niezwykle trudna, kosztowna i często wymaga rozbiórki części lub całości konstrukcji. Dlatego tak ważne jest, aby zrobić to dobrze za pierwszym razem. Typowe błędy, o których będę jeszcze mówił, to między innymi stosowanie stali o niewłaściwej średnicy lub klasie, zbyt rzadkie rozmieszczenie strzemion, brak odpowiedniej otuliny betonowej, nieprawidłowe łączenie prętów czy używanie zanieczyszczonej stali.

Zbrojenie fundamentów a projekt budowlany – co musisz wiedzieć, zanim zaczniesz

Zanim w ogóle pomyślisz o zakupie stali czy drutu wiązałkowego, musisz wiedzieć jedno: projekt budowlany jest Twoim świętym graalem. To on zawiera wszystkie kluczowe informacje dotyczące zbrojenia fundamentów, a jego wykonanie jest ściśle regulowane przez polskie normy, w tym Eurokod 2. Samowolne zmiany, nawet te pozornie drobne, mogą mieć katastrofalne skutki.

Dlaczego projekt jest Twoim najważniejszym drogowskazem?

Projekt konstrukcyjny to mapa, która mówi Ci dokładnie, jak ma wyglądać zbrojenie. Określa rodzaj stali, jej średnice zarówno dla prętów głównych, jak i strzemion oraz ich rozmieszczenie. Mówi też o długościach zakładów, czyli o tym, jak łączyć ze sobą poszczególne pręty, aby zapewnić ciągłość konstrukcji. Samodzielne decydowanie o zmianie tych parametrów jest nie tylko ryzykowne, ale może też mieć konsekwencje prawne. Projektant bierze pod uwagę wszystkie obciążenia, rodzaj gruntu i specyfikę konstrukcji, dlatego jego wytyczne są niepodważalne.

Jak czytać i rozumieć część konstrukcyjną projektu dotyczącą zbrojenia?

Na pierwszy rzut oka rysunki techniczne mogą wydawać się skomplikowane, ale kluczowe informacje są zazwyczaj czytelne. Szukaj symboli stali, które określają jej klasę i typ (np. B500SP oznacza stal żebrowaną o granicy plastyczności 500 MPa, spawalną). Zwróć uwagę na średnice prętów, często podawane w milimetrach (np. fi 12 mm dla prętów głównych, fi 6 mm dla strzemion). Rozstaw strzemion będzie podany jako odległość, np. co 30 cm. Ważne są też informacje o długościach zakładów i wymaganej otulinie betonowej. Nawet jeśli nie jesteś ekspertem, te podstawowe dane pozwolą Ci zweryfikować, czy prace są prowadzone zgodnie z założeniami.

Kto jest odpowiedzialny za zgodność wykonania z projektem: Ty czy wykonawca?

Odpowiedzialność jest podzielona. Jako inwestor masz obowiązek zapewnić wykonanie prac zgodnie z projektem i zatrudnić kierownika budowy, który będzie nadzorował proces. Z kolei wykonawca, czyli ekipa budowlana, jest odpowiedzialny za faktyczne wykonanie zbrojenia zgodnie z projektem i obowiązującymi normami. Kierownik budowy jest kluczową postacią to on weryfikuje zgodność prac z projektem i sztuką budowlaną, a jego wpisy w dzienniku budowy są dowodem prawidłowości wykonania. Twoim zadaniem jest dopilnowanie, aby te wszystkie elementy współgrały.

Materiały na zbrojenie – przewodnik po stali, drutach i akcesoriach

Dobór odpowiednich materiałów to połowa sukcesu. Nie można iść na skróty, bo to, co dziś wydaje się oszczędnością, jutro może okazać się kosztownym błędem. Oto przegląd tego, co będzie Ci potrzebne.

Jaka stal na zbrojenie fundamentów? Jak czytać oznaczenia i nie dać się oszukać

Większość fundamentów w Polsce wykonuje się ze stali żebrowanej klasy A-IIIN. Najczęściej spotkasz oznaczenia takie jak B500SP lub B500B. Co to oznacza? "B500" mówi nam o granicy plastyczności stali, czyli o naprężeniu, przy którym stal zaczyna się trwale odkształcać w tym przypadku jest to 500 megapaskali (MPa). "SP" oznacza, że stal jest spawalna, co może być istotne przy łączeniu prętów. Na strzemiona, czyli te "obręcze" otaczające pręty główne, często stosuje się stal gładką, klasy A-0 lub A-I, która jest bardziej plastyczna. Kluczowe jest, aby stal była zgodna z projektem. Zawsze sprawdzaj oznaczenia na prętach i certyfikaty od dostawcy.

Pręty główne (podłużne) a strzemiona – czym się różnią i dlaczego oba są niezbędne?

Pręty główne, czyli te długie, biegnące wzdłuż ławy fundamentowej, to kręgosłup zbrojenia. Przenoszą one główne siły ściskające i rozciągające. Strzemiona natomiast to mniejsze, zazwyczaj prostokątne lub kwadratowe pętle, które otaczają pręty główne. Ich zadanie jest wielorakie: utrzymują pręty główne we właściwym położeniu, zapobiegają ich wyboczeniu pod wpływem ściskania i przenoszą siły poprzeczne, czyli ścinające. W ławach fundamentowych dla domów jednorodzinnych typowe wymiary to pręty podłużne o średnicy fi 12 mm i strzemiona z prętów fi 6 mm, rozmieszczone co 30-40 cm. To połączenie zapewnia odpowiednią wytrzymałość i stabilność.

Drut wiązałkowy – jaki wybrać i jak go używać?

Drut wiązałkowy to taki "klej", który spaja ze sobą poszczególne elementy zbrojenia. Najczęściej stosuje się drut czarny, żarzony, który jest miękki i łatwy do formowania. Jego grubość zazwyczaj wynosi około 1,2-1,6 mm. Ważne jest, aby używać go z umiarem wystarczająco dużo, by szkielet zbrojeniowy był stabilny, ale nie za dużo, aby nie tworzyć "mostków", które mogłyby negatywnie wpłynąć na przyczepność betonu. Używaj specjalnych kluczy do wiązania zbrojenia, które ułatwiają pracę i zapewniają solidne połączenie.

Podkładki dystansowe – mały element, który chroni przed wielkim problemem korozji

To właśnie te małe, niepozorne elementy podkładki dystansowe (zwane też dystansami lub klockami dystansowymi) są gwarancją tego, że Twoje zbrojenie będzie chronione przed korozją. Ich zadaniem jest utrzymanie prętów w odpowiedniej odległości od gruntu i od szalunku, zapewniając wymaganą otulinę betonową. Zazwyczaj jest to 5 cm. Bez podkładek zbrojenie mogłoby leżeć bezpośrednio na ziemi, co oznaczałoby, że wilgoć i agresywne substancje z gruntu miałyby bezpośredni dostęp do stali. A to prosta droga do rdzy i osłabienia konstrukcji. Upewnij się, że masz ich wystarczająco dużo i są prawidłowo rozmieszczone.

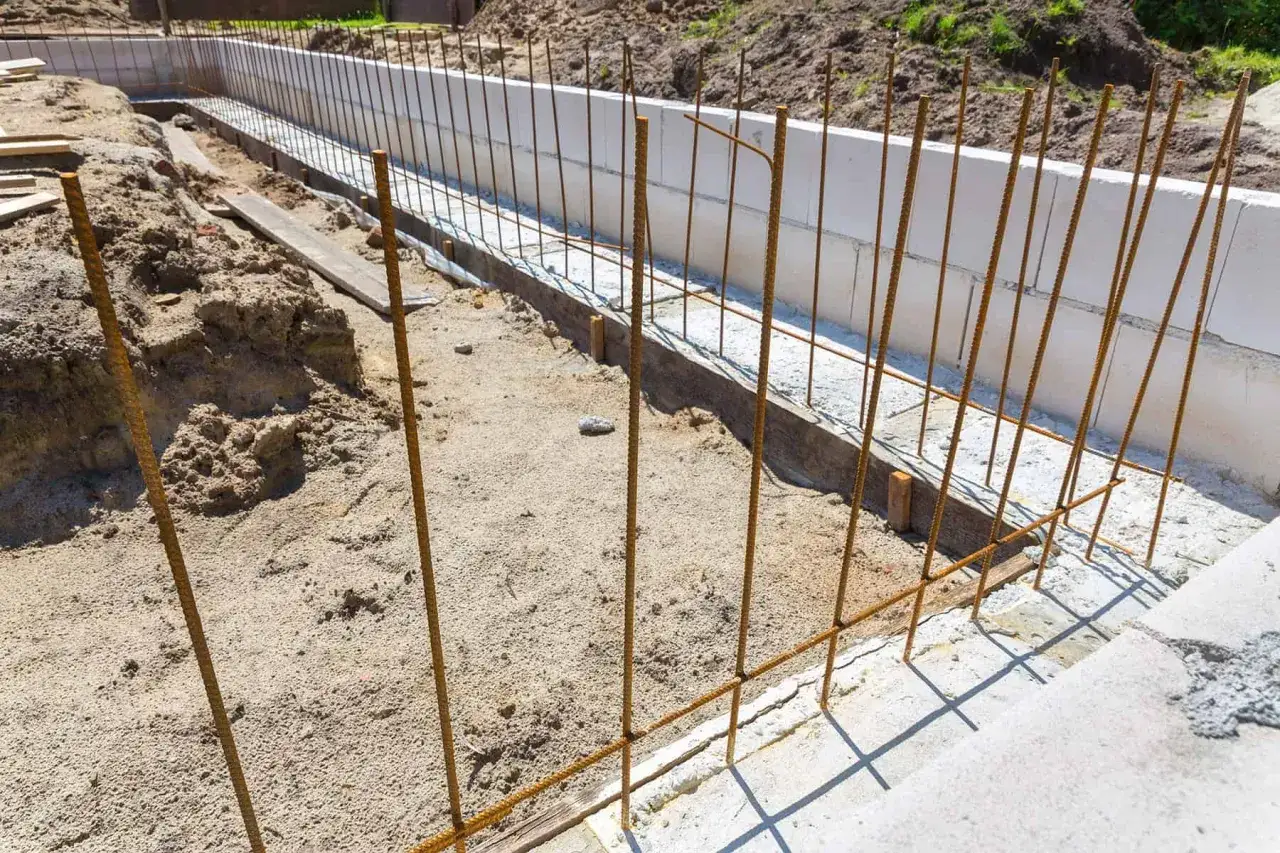

Jak krok po kroku wykonać zbrojenie ławy fundamentowej? Instrukcja dla początkujących

Teraz przejdźmy do praktyki. Wykonanie zbrojenia ławy fundamentowej, choć wymaga precyzji, jest procesem, który można opanować. Oto jak to zrobić krok po kroku:

1. Krok 1: Przygotowanie i gięcie strzemion zgodnie z wymiarami ławy

   Pierwszym krokiem jest przygotowanie strzemion. Musisz je zgiąć zgodnie z wymiarami podanymi w projekcie. Pamiętaj, że strzemiona muszą mieć odpowiednią szerokość i wysokość, aby "objąć" pręty podłużne i zapewnić stabilność całego szkieletu. Do gięcia można użyć giętarki ręcznej lub mechanicznej. Ważne, aby kąty gięcia były precyzyjne.

2. Krok 2: Łączenie prętów podłużnych – jak i gdzie stosować prawidłowy "zakład"?

   Jeśli pręty podłużne nie są wystarczająco długie, aby pokryć całą długość ławy, musisz je połączyć. Robi się to za pomocą tzw. "zakładu", czyli długości, na jakiej pręty nachodzą na siebie. Długość zakładu jest ściśle określona w projekcie i jest kluczowa dla przenoszenia sił. Nie łącz prętów w miejscach o największych naprężeniach, staraj się rozkładać łączenia.

3. Krok 3: Montaż szkieletu zbrojeniowego – jak wiązać strzemiona z prętami głównymi?

   Gdy masz już przygotowane strzemiona i połączone pręty podłużne, czas na stworzenie "szkieletu zbrojeniowego". Polega to na rozmieszczeniu strzemion wzdłuż prętów podłużnych w odstępach określonych w projekcie (zazwyczaj 30-40 cm) i solidnym związaniu ich drutem wiązałkowym. Upewnij się, że szkielet jest stabilny i nie "rozjeżdża się" na boki.

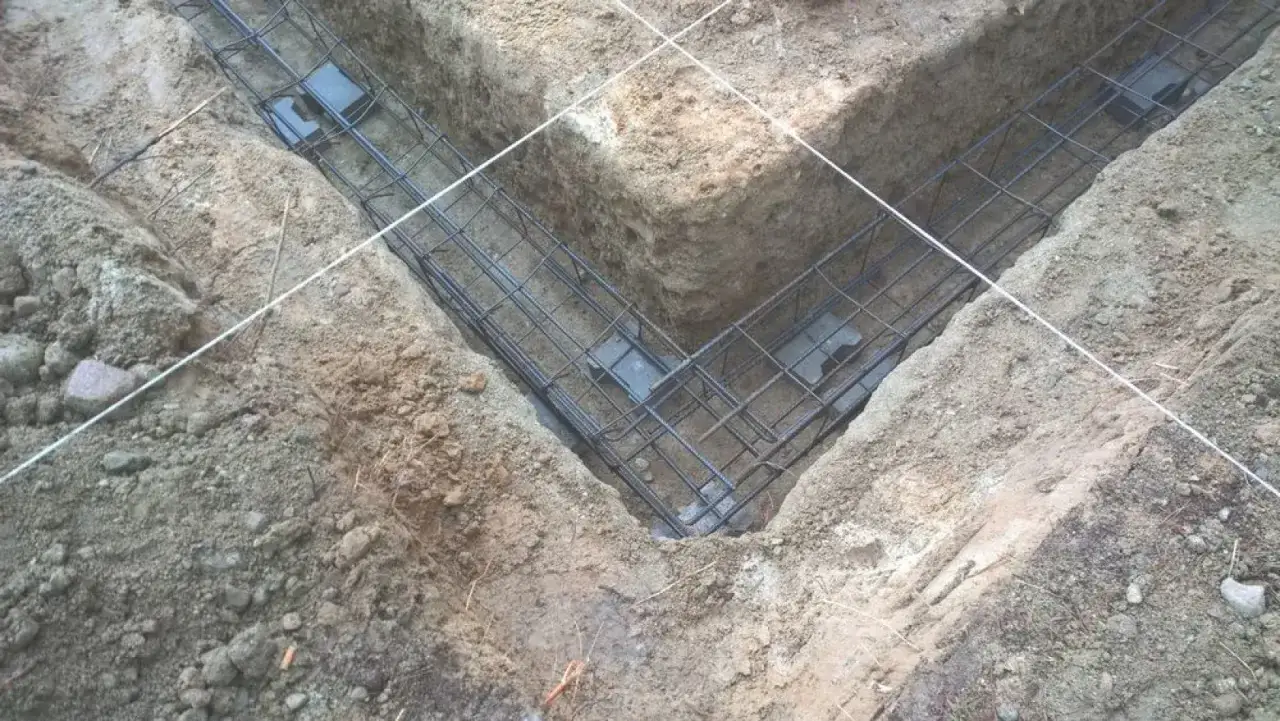

4. Krok 4: Prawidłowe umieszczenie szkieletu w wykopie – klucz do idealnej otuliny

   Gotowy szkielet zbrojeniowy należy umieścić w wykopie. Tutaj kluczowe jest zapewnienie odpowiedniej otuliny betonowej. Użyj podkładek dystansowych, aby podnieść zbrojenie i odsunąć je od gruntu oraz od ścian wykopu. Pamiętaj, że zbrojenie nie może dotykać żadnej z tych powierzchni. Zapewnienie 5 cm otuliny to standard, który chroni stal przed korozją.

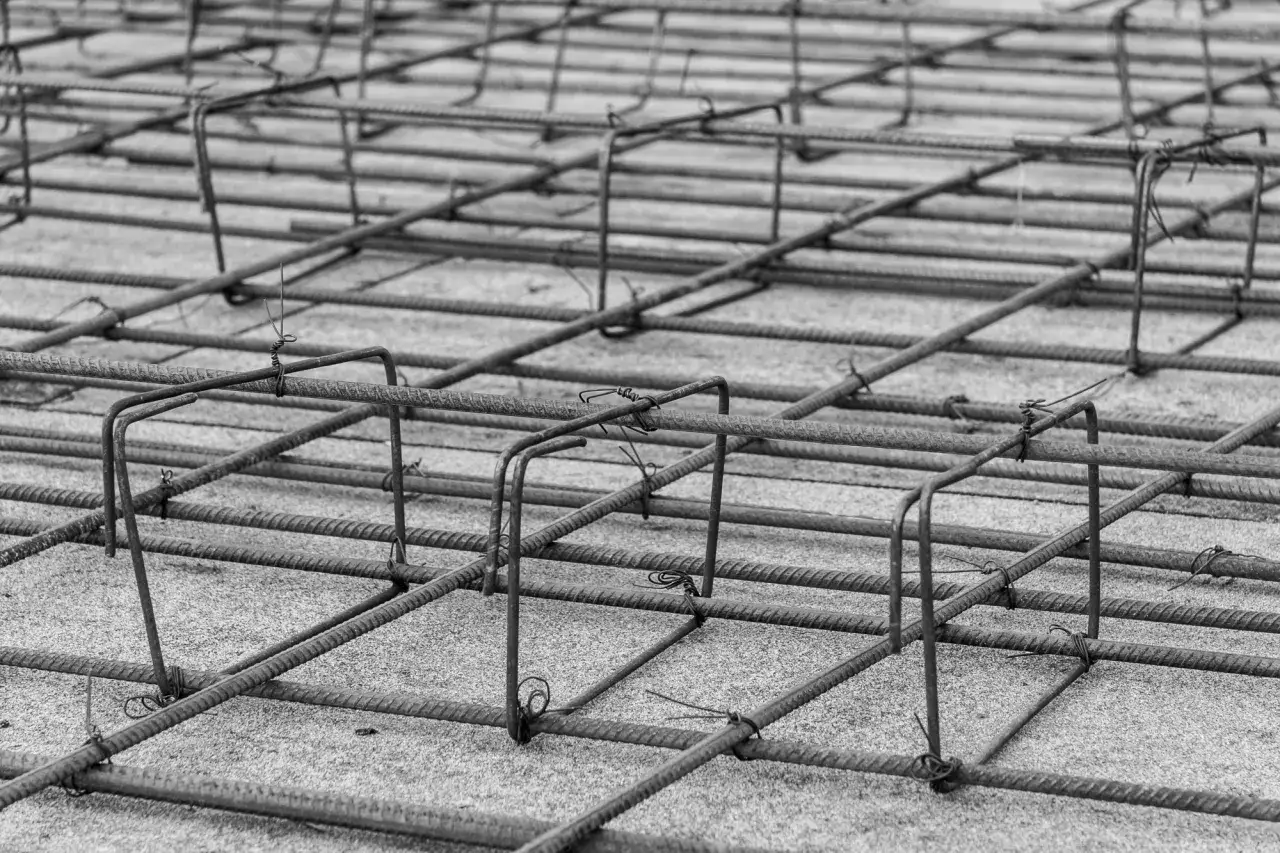

7 najdroższych błędów przy zbrojeniu fundamentów – sprawdź, jak ich uniknąć

Unikanie błędów to podstawa. Oto lista najczęstszych pułapek, które mogą Cię sporo kosztować, zarówno finansowo, jak i pod względem bezpieczeństwa:

1. Błąd #1: Stosowanie stali niezgodnej z projektem (zła średnica lub klasa)

   Projektant dokładnie wie, jakiej stali potrzebujesz. Użycie cieńszych prętów lub stali o niższej wytrzymałości to jak budowanie domu na piasku. Zawsze weryfikuj dostarczoną stal z dokumentacją projektową.

2. Błąd #2: Niewłaściwy rozstaw strzemion – "oszczędność", która prowadzi do katastrofy

   Zbyt rzadkie rozmieszczenie strzemion sprawia, że pręty główne mogą się wyboczyć pod obciążeniem, a cała konstrukcja traci na odporności na ścinanie. Trzymaj się rozstawu z projektu, zazwyczaj 30-40 cm.

3. Błąd #3: Brak lub za mała otulina betonowa – prosta droga do korozji zbrojenia

   Otulina to tarcza ochronna dla stali. Brak lub za mała jej grubość (zazwyczaj 5 cm) oznacza, że stal będzie narażona na wilgoć i korozję. Podkładki dystansowe są tu absolutnie niezbędne.

4. Błąd #4: Zbyt krótki zakład przy łączeniu prętów

   Zakład to miejsce, gdzie pręty przenoszą na siebie obciążenia. Jeśli jest za krótki, połączenie może nie wytrzymać naprężeń, co prowadzi do osłabienia całej konstrukcji.

5. Błąd #5: Zanieczyszczenie stali (olej, błoto, luźna rdza)

   Brudna stal gorzej wiąże się z betonem. Olej czy błoto tworzą barierę, która osłabia przyczepność. Stal przed zabetonowaniem musi być czysta. Dopuszczalna jest jedynie nalotowa rdza.

6. Błąd #6: Niewłaściwe gięcie prętów

   Pręty zbrojeniowe mają określoną plastyczność. Zbyt ostre gięcie, zwłaszcza w niskich temperaturach, może uszkodzić strukturę stali, osłabiając ją.

7. Błąd #7: Brak wiązania prętów lub zbyt słabe wiązania

   Szkielet zbrojeniowy musi być stabilny. Słabe lub brak wiązań może spowodować przesunięcie się prętów podczas betonowania, co zaburzy geometrię zbrojenia i jego funkcję.

Ile kosztuje zbrojenie na fundamenty? Kompletny przewodnik po kosztach materiału i robocizny

Kwestia kosztów jest zawsze ważna. Zbrojenie fundamentów to znaczący wydatek, ale można go oszacować, wiedząc, na co zwrócić uwagę.

Jak obliczyć ilość potrzebnej stali na podstawie projektu?

Podstawą jest projekt konstrukcyjny. Znajdziesz tam tzw. "zestawienie stali zbrojeniowej", które zawiera szczegółową listę potrzebnych prętów: ich średnice, długości i ilości. Pamiętaj, aby do tej liczby doliczyć materiał na zakładki, strzemiona oraz uwzględnić pewien zapas na odpady (zazwyczaj około 5-10%).

Ceny stali zbrojeniowej – od czego zależą i jak śledzić trendy?

Cena stali jest bardzo zmienna. Zależy od sytuacji na światowych rynkach surowców, popytu i podaży, a także od kursów walut. Warto na bieżąco śledzić ceny u lokalnych dostawców i porównywać oferty. Często zakup większej ilości stali może wiązać się z lepszymi cenami jednostkowymi.

Koszt robocizny – jak wyceniana jest praca zbrojarza i na co zwrócić uwagę w umowie?

Robocizna przy zbrojeniu jest zazwyczaj wyceniana na dwa sposoby: od kilograma "związanej" stali lub jako część całkowitej ceny za wykonanie fundamentów. Stawki mogą się różnić w zależności od regionu i doświadczenia ekipy. W umowie z wykonawcą koniecznie sprecyzuj zakres prac, harmonogram i sposób rozliczenia, aby uniknąć nieporozumień. Jasno określone warunki to podstawa.

Odbiór prac zbrojeniowych – jak sprawdzić, czy wykonawca dobrze zrobił zbrojenie?

Zanim ekipa zaleje fundamenty betonem, musisz dokonać odbioru zbrojenia. To ostatni moment, aby wychwycić ewentualne błędy, które po zalaniu będą praktycznie niemożliwe do naprawienia. Traktuj to jako kluczowy etap kontroli jakości.

Checklista kontrolna dla inwestora przed zalaniem fundamentów betonem

Oto lista punktów, które musisz sprawdzić:

• Zgodność stali z projektem: Czy średnice i klasy stali odpowiadają tym w dokumentacji?
• Rozstaw strzemion: Czy są rozmieszczone zgodnie z projektem (np. co 30-40 cm)?
• Długość zakładów: Czy pręty są połączone na odpowiedniej długości?
• Czystość stali: Czy zbrojenie jest wolne od oleju, błota i luźnej rdzy?
• Otulina betonowa: Czy podkładki dystansowe zapewniają wymaganą otulinę (np. 5 cm)?
• Stabilność szkieletu: Czy zbrojenie jest solidnie związane i stabilne?
• Prawidłowe ułożenie: Czy zbrojenie leży w wykopie zgodnie z wymiarami i poziomem?

Przeczytaj również: Jaki cement na fundament: wybierz najlepszy materiał dla trwałości budowy

Kiedy należy wezwać kierownika budowy na kontrolę zbrojenia?

Wezwanie kierownika budowy na odbiór zbrojenia jest obowiązkowe i powinno nastąpić przed zalaniem fundamentów betonem. Tylko jego formalne potwierdzenie zgodności wykonania z projektem i normami, odnotowane w dzienniku budowy, gwarantuje, że prace zostały wykonane prawidłowo i bezpiecznie. To jego podpis jest dowodem, że wszystko jest w porządku.
