Zbrojenie górne stropu - klucz do bezpieczeństwa. Czy robisz to dobrze?

Zbrojenie górne stropu to kluczowy element konstrukcji, który często bywa niedoceniany, a jego prawidłowe wykonanie ma fundamentalne znaczenie dla bezpieczeństwa i trwałości całego budynku. Niniejszy artykuł ma na celu kompleksowe wyjaśnienie roli, zasad stosowania i wykonawstwa zbrojenia górnego, odpowiadając na pytania, czym ono jest, kiedy jest niezbędne i jak uniknąć najczęstszych błędów. Zdobyta wiedza pozwoli Ci lepiej zrozumieć projekt budowlany, kontrolować pracę wykonawców i zapewnić solidność Twojej inwestycji.

Dlaczego zbrojenie górne jest cichym bohaterem Twojego stropu?

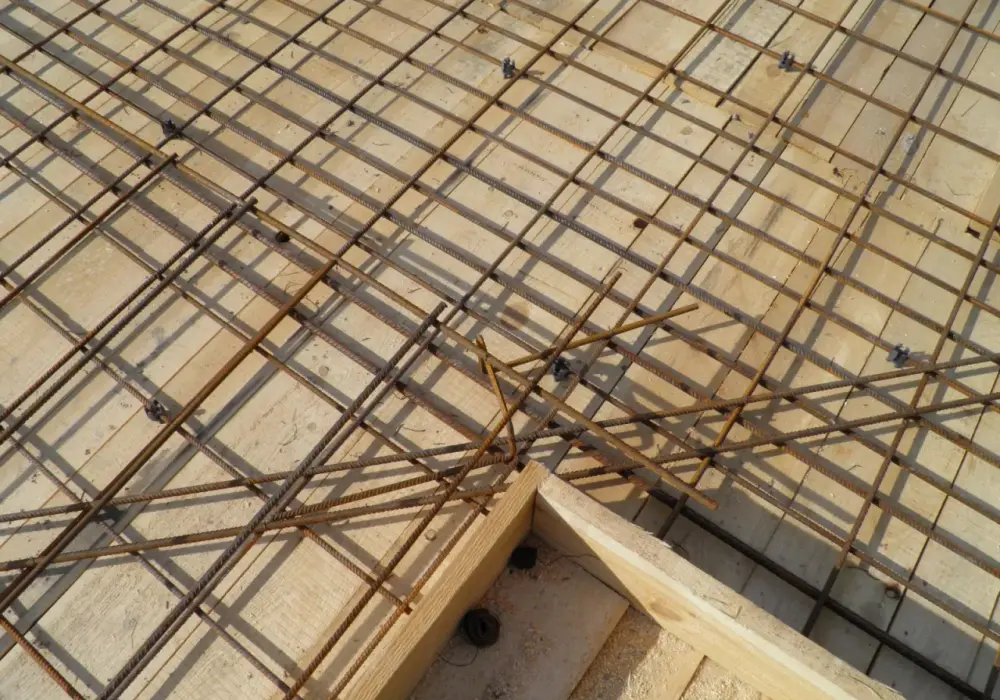

Zbrojenie górne stropu to element konstrukcyjny, który, choć często niewidoczny po zabetonowaniu, odgrywa fundamentalną rolę w zapewnieniu wytrzymałości i stabilności całej płyty. Jego głównym zadaniem jest przenoszenie naprężeń rozciągających, które pojawiają się w górnej strefie stropu. Te specyficzne naprężenia, określane mianem momentów ujemnych, koncentrują się przede wszystkim w miejscach, gdzie strop opiera się na podporach, takich jak ściany nośne czy belki, a także w elementach wystających poza obrys konstrukcji, czyli tzw. wspornikach, jak na przykład balkony.

Momenty zginające ujemne – niewidzialny wróg konstrukcji, który musisz poznać

Aby w pełni zrozumieć znaczenie zbrojenia górnego, musimy przyjrzeć się bliżej zjawisku momentów zginających ujemnych. Wyobraźmy sobie strop jako belkę. Kiedy obciążamy ją od góry, w środku przęsła dolna część jest rozciągana, a górna ściskana to moment zginający dodatni. Sytuacja zmienia się diametralnie nad podporami. Tutaj, ze względu na sposób podparcia i ciągłość konstrukcji, rozkład naprężeń się odwraca. Górna część stropu jest rozciągana, a dolna ściskana. To właśnie te naprężenia rozciągające w górnej strefie, czyli momenty ujemne, są niezwykle groźne dla betonu, który jest materiałem słabym na rozciąganie. Bez odpowiedniego zbrojenia stalowego, które przejmie te siły, beton w tych miejscach po prostu by pękł.

Pęknięcia i ugięcia: jakie są realne konsekwencje pominięcia zbrojenia górnego?

Pominięcie zbrojenia górnego lub jego nieprawidłowe wykonanie to prosta droga do poważnych problemów konstrukcyjnych. Najczęściej objawia się to pojawieniem się charakterystycznych, siatkowych pęknięć w górnej części stropu, szczególnie nad podporami. Pęknięcia te nie tylko szpecą estetykę, ale przede wszystkim osłabiają konstrukcję i otwierają drogę wilgoci do zbrojenia dolnego, przyspieszając korozję. W skrajnych przypadkach, gdy naprężenia przekroczą wytrzymałość materiału, możemy mieć do czynienia z nadmiernymi ugięciami stropu, a nawet z jego częściowym lub całkowitym zniszczeniem. Jest to kwestia bezpieczeństwa wszystkich użytkowników budynku, dlatego nie można jej bagatelizować.

Zbrojenie górne a dolne – kluczowe różnice w ich funkcji i umiejscowieniu

Często pojawia się pytanie, czym różni się zbrojenie górne od dolnego. Odpowiedź jest prosta i wynika z fizyki budowli. Zbrojenie dolne umieszczamy w dolnej części stropu, ponieważ tam pojawiają się naprężenia rozciągające związane z momentami dodatnimi, czyli w środku przęsła. Jego zadaniem jest przejęcie tych sił. Z kolei zbrojenie górne, jak już wielokrotnie podkreślałem, znajduje się w górnej części płyty i jest przeznaczone do przenoszenia momentów ujemnych, czyli rozciągania nad podporami i na wspornikach. Oba rodzaje zbrojenia są niezbędne i wzajemnie się uzupełniają, tworząc spójny, wytrzymały system przenoszący obciążenia. To trochę jak z pracą dwóch osób każda ma swoje zadanie, ale obie muszą współpracować, aby zadanie zostało wykonane poprawnie.

Gdzie i kiedy zbrojenie górne jest absolutnie niezbędne? Kluczowe lokalizacje

Nie każdy strop wymaga takiego samego poziomu zbrojenia górnego. Jego zastosowanie jest ściśle uzależnione od konstrukcji, rozpiętości przęseł oraz sposobu podparcia. Istnieją jednak miejsca i sytuacje, w których jego obecność jest absolutnie krytyczna dla bezpieczeństwa konstrukcji.

Strefa przypodporowa: dlaczego nad każdą ścianą nośną toczy się walka o wytrzymałość?

To właśnie nad podporami, czyli ścianami nośnymi, belkami czy podciągami, zbrojenie górne odgrywa swoją najważniejszą rolę. W tych miejscach strop jest częściowo utwierdzony, co powoduje powstawanie momentów ujemnych. Bez odpowiedniego zbrojenia stalowego, które przejmie te rozciągające siły w górnej części płyty, beton mógłby ulec zniszczeniu. Szczególnie w stropach o większych rozpiętościach, naprężenia te są znaczące i często projekt wymaga dodatkowego zbrojenia górnego, nawet jeśli pierwotnie zakładano swobodne podparcie. To właśnie tam, nad każdą ścianą nośną, toczy się kluczowa walka o wytrzymałość stropu.

Zbrojenie podporowe w stropach ciągłych – jak zapewnić stabilność na całej powierzchni?

W przypadku stropów monolitycznych wieloprzęsłowych, które rozciągają się na kilka podpór, zjawisko momentów ujemnych występuje nie tylko nad skrajnymi podporami, ale także nad podporami pośrednimi. Płyta stropowa jest tutaj ciągła, co oznacza, że siły rozkładają się w sposób bardziej złożony. Zbrojenie górne umieszczone nad tymi podporami pośrednimi jest kluczowe dla zapewnienia stabilności całej konstrukcji i prawidłowego przenoszenia obciążeń na całej długości stropu. Bez niego, ryzyko powstawania pęknięć i deformacji jest bardzo wysokie.

Balkony i wsporniki: specyficzny przypadek, gdzie zbrojenie górne odgrywa główną rolę

Balkony, wykusze, a także niewielkie daszki nad wejściami to klasyczne przykłady elementów konstrukcyjnych działających jako wsporniki. W takich przypadkach cała górna strefa elementu jest rozciągana, a dolna ściskana. Oznacza to, że zbrojenie główne, które ma przenieść te rozciągające siły, musi być umieszczone właśnie w górnej części płyty. W przypadku balkonów, zbrojenie górne jest absolutnie kluczowe dla ich nośności i bezpieczeństwa. Bez niego taki element po prostu nie mógłby spełniać swojej funkcji.

Jak prawidłowo wykonać zbrojenie górne stropu? Praktyczny poradnik krok po kroku

Samo zaprojektowanie zbrojenia górnego to dopiero połowa sukcesu. Równie ważne, a często nawet ważniejsze, jest jego prawidłowe wykonanie na budowie. Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Dlatego warto znać podstawowe zasady, które zapewnią solidność i bezpieczeństwo konstrukcji.

Odczytywanie projektu konstrukcyjnego – jak zrozumieć oznaczenia średnicy i rozstawu prętów?

Podstawą prawidłowego wykonania zbrojenia jest ścisłe przestrzeganie projektu konstrukcyjnego. Projektant dokładnie oblicza, jakie średnice prętów stalowych (np. fi 8, fi 10, fi 12) są potrzebne i w jakim rozstawie (np. co 15 cm, co 20 cm) powinny być ułożone. Na schematach zbrojeniowych znajdziemy również informacje o typie stali, sposobie jej gięcia i zakotwienia. Należy dokładnie zapoznać się z legendą projektu i wszelkimi oznaczeniami. Pamiętaj, że wszelkie odstępstwa od projektu, nawet te pozornie drobne, muszą być konsultowane z projektantem. Samowolne zmiany mogą mieć poważne konsekwencje.

Długość prętów i ich zakotwienie w wieńcu – zasady, których nie można zignorować

Kolejnym niezwykle ważnym aspektem jest prawidłowe zakotwienie prętów zbrojenia górnego. Nie wystarczy położyć pręt nad podporą; musi on zostać odpowiednio "zakotwiczony" w wieńcu lub w płycie stropowej, aby mógł efektywnie przenieść naprężenia. Długość tego zakotwienia, a także sposób jego wykonania, są ściśle określone w projekcie i normach budowlanych. Zazwyczaj wynosi ona od 15 do 20 procent rozpiętości płyty, licząc od czoła podpory. Zbyt krótkie zakotwienie jest jednym z najpoważniejszych błędów wykonawczych, ponieważ pręt nie jest w stanie przenieść pełnych sił, co znacząco osłabia konstrukcję w kluczowym miejscu.

Rola podkładek dystansowych – czyli jak zapewnić kluczową dla trwałości otulinę betonową?

Aby zbrojenie stalowe mogło efektywnie współpracować z betonem i było chronione przed korozją, musi być otoczone odpowiednią warstwą betonu. Tę warstwę nazywamy otuliną betonową. Jej grubość jest ściśle określona w projekcie i zależy od wielu czynników, w tym od agresywności środowiska. Do zapewnienia właściwej otuliny służą specjalne podkładki dystansowe, zwane potocznie "grzybkami" lub "krążkami". Układa się je pod zbrojeniem, podnosząc je na wymaganą wysokość. Zbyt mała otulina grozi korozją stali, a zbyt duża może osłabić współpracę zbrojenia z betonem. Dlatego prawidłowe rozmieszczenie podkładek jest kluczowe dla trwałości stropu.

Wiązanie prętów drutem wiązałkowym: czy precyzja ma tu znaczenie?

Pręty zbrojenia stalowego, zwłaszcza w przypadku siatek, muszą być ze sobą połączone, aby utrzymać swoją pozycję i rozstaw podczas betonowania. Do tego celu używa się specjalnego drutu wiązałkowego. Ważne jest, aby wiązania były wykonane solidnie, ale nie przesadnie ciasno. Celem jest stabilizacja zbrojenia, a nie jego sztywne połączenie konstrukcyjne. Nadmierne zaciskanie drutu może prowadzić do uszkodzenia prętów lub utrudnić ich współpracę z betonem. Precyzja polega tu na zapewnieniu stabilności, a nie na tworzeniu dodatkowych, zbędnych naprężeń.

Zbrojenie górne w różnych technologiach stropowych – co musisz wiedzieć?

Choć podstawowe zasady dotyczące zbrojenia górnego są uniwersalne, jego wykonanie i zakres mogą się różnić w zależności od zastosowanej technologii stropowej. Wykonawca powinien być świadomy tych różnic, aby zapewnić prawidłowe funkcjonowanie każdego typu stropu.

Strop monolityczny żelbetowy: siatka górna jako standard

W przypadku stropów monolitycznych, czyli wylewanych na miejscu, zbrojenie górne często przybiera formę ciągłych siatek zbrojeniowych pokrywających całą powierzchnię płyty. Nad podporami stosuje się dodatkowe, zagęszczone zbrojenie. Ta technologia daje dużą swobodę w kształtowaniu zbrojenia, pozwalając na precyzyjne dopasowanie go do specyficznych obciążeń i warunków konstrukcyjnych. Jest to rozwiązanie bardzo elastyczne i skuteczne.

Strop gęstożebrowy (np. Teriva): kiedy i jak stosować siatki przypodporowe?

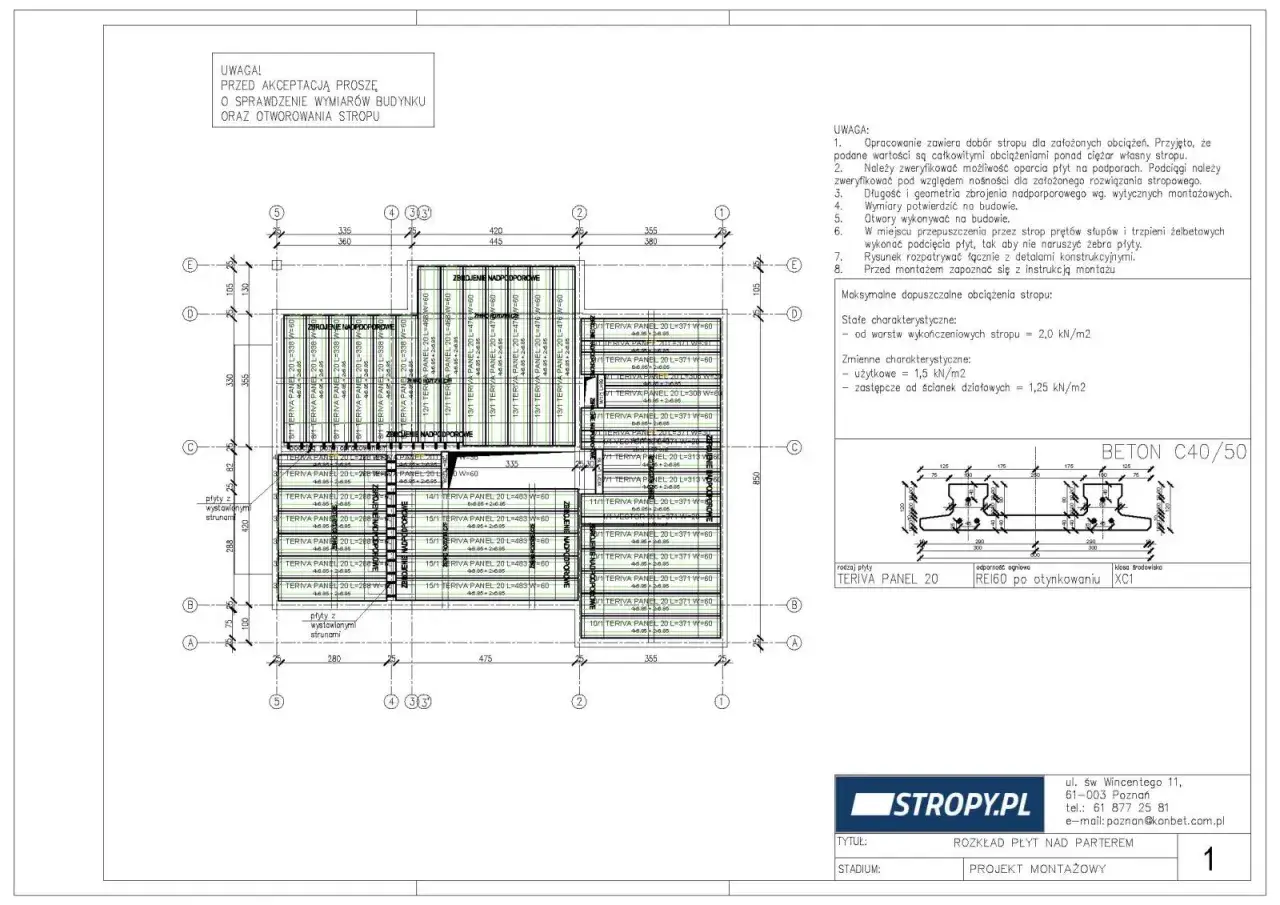

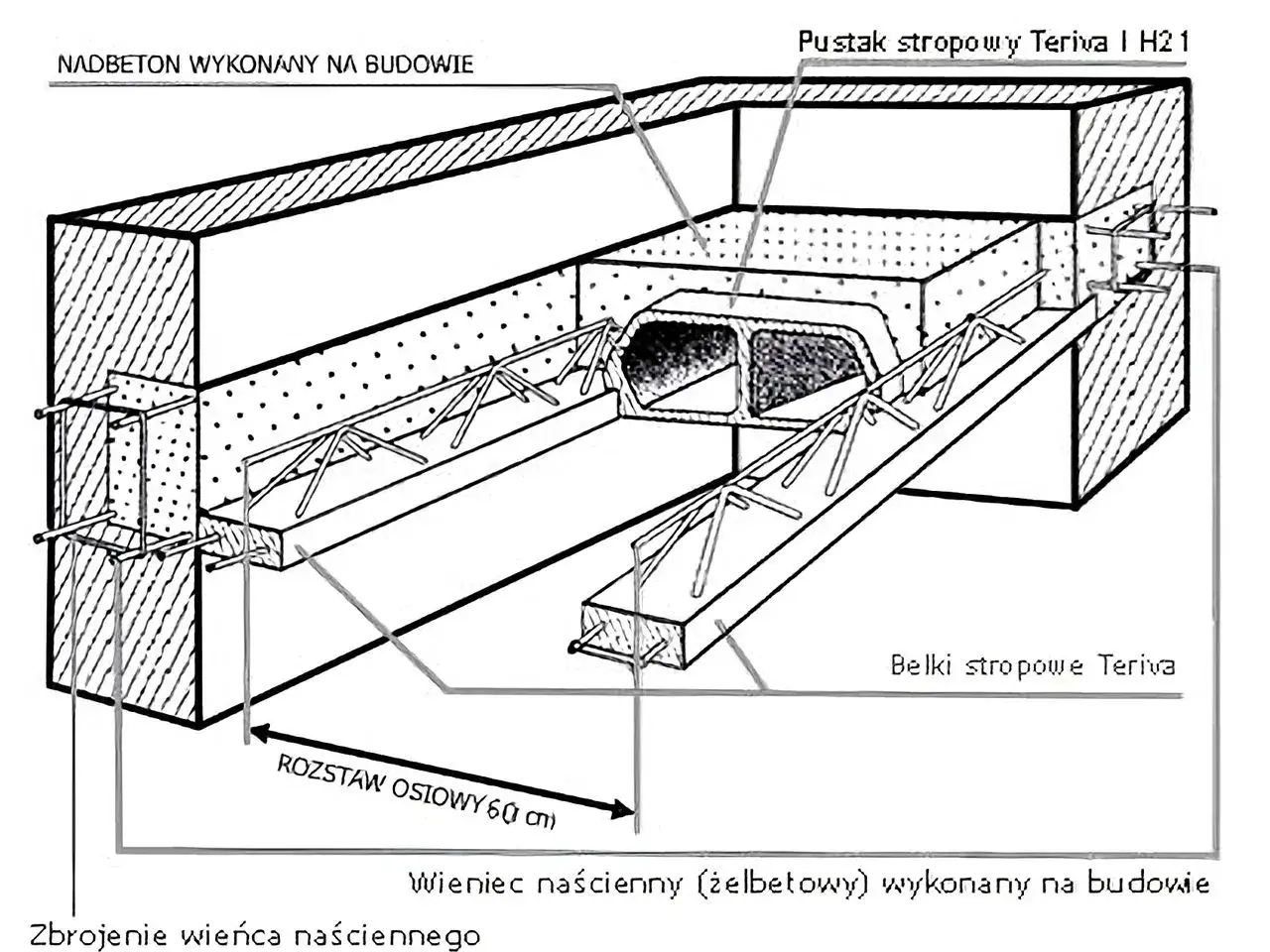

W stropach gęstożebrowych, takich jak popularna Teriva, zbrojenie górne jest zazwyczaj realizowane w postaci dodatkowych siatek lub pojedynczych prętów układanych nad żebrami i w strefach przypodporowych. Ważne jest, aby pamiętać o zapisach normy PN-B-03264: 2002, która jasno stanowi, że w stropach gęstożebrowych na podporze powinno znajdować się zbrojenie górne o przekroju minimum 0,2 pola przekroju zbrojenia dolnego w przęśle. Jest to kluczowy wymóg, który musi być spełniony, aby strop działał prawidłowo.

Czy w stropach prefabrykowanych typu Filigran również potrzebne jest zbrojenie górne?

Stropy typu Filigran, które składają się z prefabrykowanych płyt zbrojonych, również wymagają uwagi w kwestii zbrojenia górnego. Choć same płyty posiadają już zbrojenie dolne, po ułożeniu ich na budowie i zabetonowaniu warstwy nadbetonu, często pojawia się potrzeba zastosowania dodatkowego zbrojenia górnego. Jest ono szczególnie ważne nad podporami i w miejscach, gdzie występują zwiększone obciążenia. Zawsze jednak należy kierować się indywidualnym projektem konstrukcyjnym, który określi dokładne wymagania.

Najdroższe błędy wykonawcze przy zbrojeniu górnym – jak ich uniknąć?

Błędy popełnione przy wykonaniu zbrojenia górnego są często niewidoczne dla oka po zabetonowaniu stropu. Jednak ich konsekwencje mogą być katastrofalne i kosztowne w naprawie, a nawet niemożliwe do usunięcia bez ingerencji w całą konstrukcję. Dlatego warto znać najczęściej popełniane pomyłki i wiedzieć, jak ich unikać.

Zbyt krótki zakład prętów – ukryta wada, która osłabia całą konstrukcję

Jak już wspominałem, zbyt krótki zakład prętów zbrojenia górnego jest jednym z najpoważniejszych błędów. Pręt, który nie jest wystarczająco długo zakotwiczony w betonie, nie jest w stanie efektywnie przenieść sił rozciągających na podporę. To tak, jakby próbować ciągnąć za sznur, który za chwilę się urwie. Efekt jest taki, że w kluczowym miejscu, gdzie naprężenia są największe, konstrukcja jest znacząco osłabiona. Niestety, jest to błąd bardzo trudny do wykrycia i naprawienia po tym, jak strop zostanie zabetonowany.

Niewłaściwa średnica lub rozstaw prętów: jak to wpływa na nośność stropu?

Kolejnym częstym błędem jest stosowanie prętów o mniejszej średnicy niż przewidziano w projekcie lub układanie ich w większym rozstawie. Każda taka zmiana oznacza zmniejszenie efektywnego przekroju zbrojenia stalowego. Mniej stali oznacza mniejszą zdolność do przenoszenia naprężeń rozciągających. Projektant dokładnie oblicza te parametry, aby zapewnić odpowiednią nośność stropu. Samowolne ich modyfikowanie jest niedopuszczalne i może prowadzić do obniżenia wytrzymałości całej konstrukcji.

Brak ciągłości zbrojenia przy otworach (np. na schody, komin) – jak poprawnie je omijać?

Otwory w stropie, takie jak te na klatki schodowe, kominy czy świetliki, przerywają ciągłość zbrojenia. W takich miejscach pojawiają się dodatkowe, skoncentrowane naprężenia, które mogą prowadzić do powstawania pęknięć. Aby temu zapobiec, wokół otworów należy zastosować dodatkowe zbrojenie, często w postaci prętów tworzących ramę lub tzw. "wąsów" wychodzących poza obrys otworu. Jest to często pomijany, ale niezwykle ważny detal, który zapewnia integralność stropu w miejscach jego osłabienia.

Chodzenie po zbrojeniu i jego odkształcanie – dlaczego należy tego unikać przed betonowaniem?

Po ułożeniu zbrojenia, ale przed betonowaniem, pracownicy często muszą poruszać się po konstrukcji. Niestety, chodzenie bezpośrednio po prętach zbrojeniowych może prowadzić do ich odkształcania i zmiany pierwotnego rozstawu. Co gorsza, może to spowodować obniżenie pozycji zbrojenia, co skutkuje zmniejszeniem otuliny betonowej. Mniejsza otulina to mniejsza ochrona stali przed korozją i osłabienie współpracy z betonem. Dlatego tak ważne jest, aby poruszać się po zbrojeniu ostrożnie, najlepiej po specjalnych pomostach roboczych.

Zbrojenie górne to nie koszt, to inwestycja w bezpieczeństwo – na co zwrócić uwagę przy odbiorze prac?

Kiedy mówimy o zbrojeniu górnym, nie powinniśmy myśleć o nim jako o zbędnym koszcie, ale jako o kluczowej inwestycji w bezpieczeństwo i trwałość całej konstrukcji. Dlatego tak ważne jest, aby poświęcić należytą uwagę jego odbiorowi przed betonowaniem stropu. Jest to etap, który decyduje o tym, czy budynek będzie bezpieczny przez lata.

Kontrola przed betonowaniem: co kierownik budowy musi sprawdzić?

Przed wydaniem zgody na betonowanie stropu, kierownik budowy, a także sam inwestor, powinni przeprowadzić dokładną kontrolę ułożonego zbrojenia. Oto lista kluczowych elementów, które należy sprawdzić:

• Zgodność średnic i rozstawu prętów z projektem.
• Prawidłowa długość zakotwienia prętów w wieńcach i strefach podporowych.
• Obecność i prawidłowe ułożenie podkładek dystansowych zapewniających wymaganą otulinę betonową.
• Czystość zbrojenia (brak luźnej rdzy, błota, oleju).
• Prawidłowe wiązanie prętów drutem wiązałkowym, utrzymujące ich pozycję.
• Odpowiednie dozbrojenie wokół wszystkich otworów w stropie (np. na schody, komin).
• Ogólny stan i stabilność ułożonego zbrojenia.
