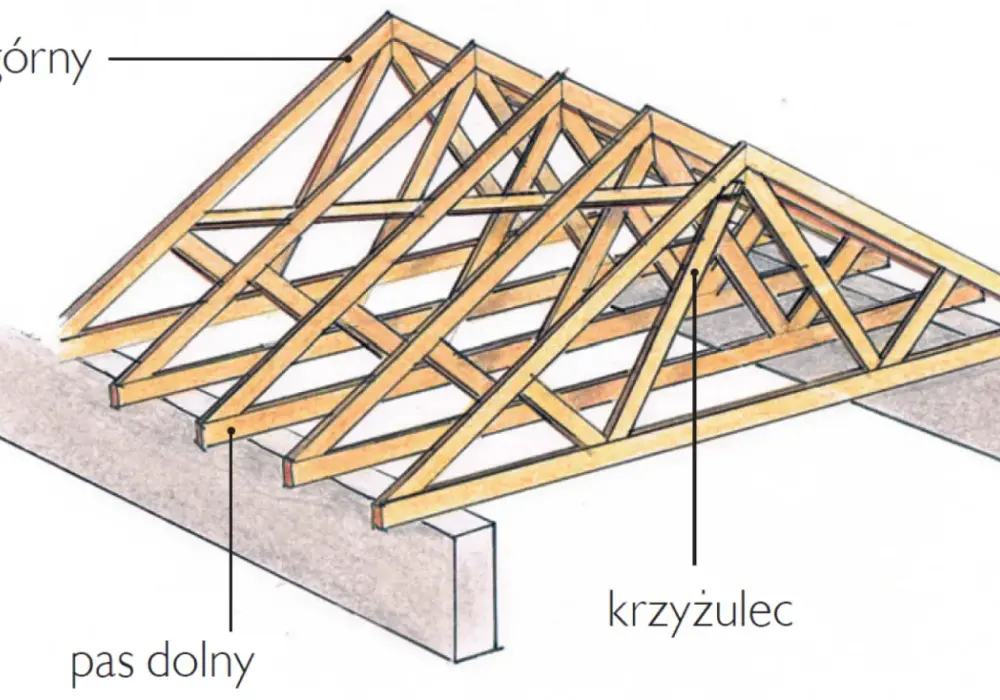

Dach kopertowy, znany również jako dach czterospadowy, to konstrukcja, która swoim kształtem przypomina zaklejoną kopertę. Zrozumienie jego schematu jest absolutnie kluczowe dla każdego, kto planuje budowę domu, studiuje architekturę lub po prostu interesuje się budownictwem. W tym artykule przyjrzymy się szczegółowo technicznym aspektom, schematom i praktycznym wskazówkom dotyczącym tego typu dachu.
Kluczowe informacje o schemacie dachu kopertowego
- Dach kopertowy to czterospadowa konstrukcja z dwiema połaciami trapezowymi i dwiema trójkątnymi, o schemacie przypominającym zaklejoną kopertę.
- Schemat dachu jest niezbędny do prawidłowego wykonania konstrukcji i precyzyjnego obliczenia materiałów.
- Kluczowe elementy konstrukcyjne to więźba (najczęściej płatwiowo-kleszczowa), murłaty, kalenica, krokwie (główne, narożne, czołowe/kulawki) oraz płatwie.
- Konstrukcja dachu kopertowego jest sztywna i wysoce odporna na silne wiatry, choć bardziej skomplikowana i kosztowna niż dach dwuspadowy.
- Obliczenia wymiarów, w tym rzeczywistej długości krokwi narożnych i powierzchni połaci, wymagają znajomości trygonometrii.
Dlaczego precyzyjny schemat dachu kopertowego to fundament udanej inwestycji
Schemat dachu kopertowego to nie tylko rysunek to szczegółowy plan, który stanowi podstawę dla całej konstrukcji. Precyzyjne opracowanie tego planu jest absolutnie kluczowe w procesie budowy, ponieważ pozwala na dokładne wykonanie więźby dachowej i precyzyjne obliczenie ilości potrzebnych materiałów, od drewna konstrukcyjnego po pokrycie dachowe. Bez niego łatwo o błędy, które mogą generować dodatkowe koszty i wpływać na bezpieczeństwo całej konstrukcji.
Warto od razu zaznaczyć, że dach kopertowy różni się od dachu namiotowego. Podczas gdy dach kopertowy ma cztery połacie dwie trapezowe i dwie trójkątne, a jego schemat w rzucie z góry przypomina zaklejoną kopertę, dach namiotowy składa się wyłącznie z połaci trójkątnych, które zbiegają się w jednym punkcie, tworząc wierzchołek, i nie posiada kalenicy. Ta subtelna, ale znacząca różnica w geometrii przekłada się na odmienne schematy i sposoby konstrukcji.
Jedną z głównych zalet konstrukcyjnych dachu kopertowego jest jego wysoka sztywność. Ta cecha sprawia, że jest on niezwykle odporny na silne wiatry, co jest nieocenione w regionach narażonych na trudne warunki atmosferyczne. Według danych Extradom, konstrukcja ta jest "bardzo sztywna i wysoce odporna na silne wiatry". Należy jednak pamiętać, że budowa dachu kopertowego jest zazwyczaj bardziej skomplikowana i kosztowna niż prostszego dachu dwuspadowego, głównie ze względu na większą ilość materiału i bardziej pracochłonny montaż.
Anatomia dachu kopertowego: Kluczowe elementy, które musisz znać na schemacie
Więźba płatwiowo-kleszczowa – najczęstszy szkielet Twojego dachu
Więźba dachowa to podstawowy szkielet nośny każdego dachu. W przypadku dachów kopertowych najczęściej spotykamy system płatwiowo-kleszczowy. Polega on na tym, że krokwie, czyli główne belki połaci, opierają się na poziomych belkach zwanych płatwiami. Płatwie z kolei są podparte na słupach, które przenoszą obciążenia z dachu na strop budynku. Ten system zapewnia odpowiednią sztywność i stabilność konstrukcji.
Murłata i kalenica – podstawa i zwieńczenie konstrukcji
Murłaty to belki montowane na zewnętrznych ścianach budynku, stanowiące podstawę dla krokwi. Ich zadaniem jest równomierne rozłożenie obciążeń z więźby na konstrukcję ścian. Kalenica natomiast to górna, pozioma krawędź dachu, gdzie zbiegają się dwie główne połacie trapezowe. Jest to kluczowy element konstrukcyjny, który musi być solidnie wykonany i odpowiednio zakotwiony.
Krokiew narożna i koszowa – najważniejsze belki w układzie
W dachu kopertowym kluczową rolę odgrywają krokwie narożne. Są one dłuższe od pozostałych krokwi i często mają większy przekrój, ponieważ przenoszą większe obciążenia na narożach budynku. Choć w klasycznym dachu kopertowym nie występują krokwie koszowe w takim rozumieniu, jak w dachach wielopołaciowych o skomplikowanym rzucie, to właśnie krokwie narożne są elementami, które wyznaczają krawędzie połaci trójkątnych.
Rola krokwi czołowych (kulawek) w wypełnianiu połaci
Krokwie czołowe, nazywane również kulawkami, to elementy wypełniające przestrzeń między krokwiami narożnymi a głównymi krokwiami połaci trapezowych. Ich zadaniem jest stworzenie pełnej konstrukcji dla pokrycia dachowego na trójkątnych połaciach dachu.
Płatwie i słupy – jak obciążenia są przenoszone na strop?
Płatwie, o których już wspominałem, są kluczowymi elementami pośredniczącymi w przenoszeniu obciążeń. Jako poziome belki podpierające krokwie, wymagają one odpowiedniego podparcia. Słupy, na których opierają się płatwie, są odpowiedzialne za przeniesienie ciężaru dachu na strop i dalej na ściany nośne. Ich rozmieszczenie i przekrój są krytyczne dla stabilności całej konstrukcji.
Jak czytać i tworzyć schemat dachu kopertowego krok po kroku
Rzut z góry – Twoja mapa dachu z układem krokwi
Rzut z góry dachu kopertowego to nic innego jak jego widok z lotu ptaka, przedstawiający układ wszystkich elementów konstrukcyjnych na płaszczyźnie. Na takim rysunku wyraźnie widać kształt dachu przypominający zaklejoną kopertę, a także rozmieszczenie krokwi, kalenicy, murłat i płatwi. To podstawowy widok, który pozwala zrozumieć ogólną geometrię i układ więźby.
Przekrój konstrukcyjny – zajrzyj do wnętrza więźby
Przekrój konstrukcyjny to cięcie dachu płaszczyzną pionową, które pozwala zajrzeć do jego wnętrza. Na takim rysunku odczytamy kluczowe informacje dotyczące kąta nachylenia połaci, wysokości konstrukcji, sposobu połączenia poszczególnych elementów więźby (np. krokwi z płatwiami czy murłatami) oraz grubości materiałów. Jest to niezwykle ważne narzędzie do zrozumienia detali wykonawczych.
Widok aksonometryczny (3D) – jak zwizualizować całą konstrukcję?
Widok aksonometryczny, czyli trójwymiarowy, jest nieoceniony dla pełnego zrozumienia przestrzennej geometrii dachu. Pozwala on zobaczyć, jak poszczególne elementy więźby są ze sobą połączone i jak tworzą spójną, trójwymiarową całość. Ułatwia to wyobrażenie sobie końcowego kształtu dachu i jego proporcji.
Oznaczenia i symbole na rysunku technicznym – co musisz wiedzieć?
Każdy rysunek techniczny, w tym schemat dachu, posługuje się standardowymi oznaczeniami i symbolami. Należą do nich linie o różnej grubości i charakterze (np. ciągłe, przerywane), które oznaczają różne elementy i ich widoczność, a także symbole graficzne przedstawiające np. rodzaje połączeń czy materiały. Znajomość tych podstawowych zasad jest kluczowa do poprawnej interpretacji projektu.
Matematyka cieśli: Jak poprawnie obliczyć wymiary na podstawie schematu
Kąt nachylenia połaci – jak wpływa na wygląd i funkcjonalność dachu?
Kąt nachylenia połaci dachowej ma fundamentalne znaczenie nie tylko dla estetyki budynku, ale również dla jego funkcjonalności. Większy kąt nachylenia ułatwia odprowadzanie wody deszczowej i śniegu, co jest szczególnie ważne w regionach o obfitych opadach. Może również wpływać na możliwość adaptacji poddasza im większy kąt, tym więcej przestrzeni użytkowej pod skosami. Ponadto, kąt nachylenia determinuje wybór odpowiedniego pokrycia dachowego i wpływa na odporność konstrukcji na silne wiatry.
Obliczanie rzeczywistej długości krokwi narożnych – klucz do precyzji
Obliczenie rzeczywistej długości krokwi narożnych to jeden z najbardziej wymagających etapów pracy z dachem kopertowym. Ze względu na ich ukośne położenie i specyficzną geometrię, ich długość nie jest równa rzutowi poziomemu. Do precyzyjnego wyznaczenia tych wymiarów niezbędna jest znajomość trygonometrii, w tym funkcji sinus i cosinus. Dokładne obliczenia są kluczowe, aby uniknąć niedoborów lub nadmiarów materiału przy zamówieniu drewna.
Jak obliczyć powierzchnię połaci dachowych do zakupu pokrycia?
Podobnie jak w przypadku krokwi, powierzchnia połaci dachowych jest większa niż powierzchnia ich rzutu poziomego. Wynika to z nachylenia i geometrii dachu. Aby prawidłowo zamówić pokrycie dachowe, należy obliczyć faktyczną powierzchnię każdej połaci, uwzględniając jej nachylenie. Błąd w tym obliczeniu może prowadzić do zakupu zbyt małej lub zbyt dużej ilości materiału, co generuje niepotrzebne koszty.
Praktyczne narzędzia: Czy kalkulator online zastąpi projektanta?
W dzisiejszych czasach dostępnych jest wiele kalkulatorów online, które mogą pomóc w podstawowych obliczeniach związanych z dachem. Mogą one być pomocne przy wstępnym szacowaniu ilości materiału lub sprawdzaniu poprawności własnych obliczeń. Należy jednak pamiętać, że żaden kalkulator online nie zastąpi doświadczonego projektanta i precyzyjnego projektu wykonanego przez specjalistę. Projekt uwzględnia wszystkie indywidualne cechy budynku i lokalne warunki, co jest kluczowe dla bezpieczeństwa i trwałości konstrukcji.
Najczęstsze błędy projektowe i wykonawcze, których unikniesz dzięki schematowi
Błędne zwymiarowanie krokwi – konsekwencje dla stabilności dachu
Nieprawidłowe obliczenie długości i przekroju krokwi to prosta droga do osłabienia całej konstrukcji dachu. Zbyt krótkie krokwie mogą nie zapewnić odpowiedniego podparcia dla pokrycia, a zbyt cienkie mogą ulec ugięciu pod wpływem obciążeń, co w skrajnych przypadkach może prowadzić do uszkodzenia dachu. Precyzyjny schemat i dokładne obliczenia są tu absolutnie niezbędne.
Problem z adaptacją poddasza – jak zaplanować przestrzeń użytkową pod skosami?
Jeśli planujesz wykorzystać poddasze jako przestrzeń mieszkalną, precyzyjny schemat dachu jest Twoim najlepszym przyjacielem. Pozwala on na dokładne zaplanowanie rozmieszczenia okien połaciowych, określenie wysokości użytkowej w poszczególnych miejscach oraz uniknięcie problemów związanych z kolizją elementów konstrukcyjnych z przyszłym układem pomieszczeń. Bez dobrego projektu adaptacja poddasza może okazać się bardzo problematyczna.
Niewłaściwe rozmieszczenie płatwi i słupów a ograniczenia aranżacyjne
Błędy w rozmieszczeniu płatwi i słupów mogą mieć nie tylko wpływ na stabilność konstrukcji, ale także na możliwości aranżacyjne wnętrza. Zbyt gęste lub źle umiejscowione słupy mogą utrudniać swobodne umeblowanie pomieszczeń na poddaszu, ograniczając jego funkcjonalność. Dobry schemat uwzględnia te aspekty już na etapie projektowania.
Pomijanie obciążeń śniegiem i wiatrem – dlaczego to niebezpieczne?
Każdy projekt dachu musi uwzględniać lokalne strefy obciążenia śniegiem i wiatrem. Polska jest krajem, gdzie te obciążenia mogą być znaczące, zwłaszcza w górach i na terenach otwartych. Pominięcie tych czynników w projekcie może prowadzić do przeciążenia konstrukcji i jej uszkodzenia, a nawet zawalenia. Schemat musi być wykonany zgodnie z obowiązującymi normami budowlanymi.
Od schematu do realizacji: Co dalej po zatwierdzeniu projektu?
Wybór materiałów: jakie drewno na więźbę i co na pokrycie?
Po zatwierdzeniu projektu przychodzi czas na wybór odpowiednich materiałów. Drewno konstrukcyjne na więźbę powinno być wysokiej jakości najlepiej iglaste (świerk, sosna), odpowiednio wysuszone i klasy C24 lub wyższej, co gwarantuje jego wytrzymałość. Rodzaj pokrycia dachowego powinien być dopasowany do kąta nachylenia połaci i stylu architektonicznego budynku. Popularne wybory to dachówka ceramiczna, cementowa, blachodachówka czy gont bitumiczny.
Znaczenie precyzyjnego docinania elementów na budowie
Nawet najlepszy schemat nie zda się na nic, jeśli elementy więźby nie zostaną precyzyjnie docięte na budowie. Każdy element musi być dopasowany do swojego miejsca zgodnie z projektem. Niedokładne cięcia mogą prowadzić do powstawania szczelin, osłabienia połączeń i ogólnego obniżenia stabilności konstrukcji. To etap, który wymaga dużej staranności i umiejętności cieśli.
Przeczytaj również: Jak skutecznie wyczyścić konglomerat i uniknąć zniszczeń
Etapy montażu więźby: od murłaty aż po kalenicę
Montaż więźby dachowej rozpoczyna się od prawidłowego ułożenia murłat na ścianach zewnętrznych. Następnie montuje się krokwie, które opierają się na murłatach i często na płatwiach. Płatwie z kolei są podparte na słupach. Kolejnym etapem jest montaż krokwi narożnych i czołowych, a na końcu, jeśli konstrukcja tego wymaga, umieszcza się kalenicę. Cały proces wymaga ścisłego przestrzegania projektu i dbałości o każdy detal.
