Łączenie prętów zbrojeniowych w konstrukcjach żelbetowych to proces o fundamentalnym znaczeniu dla bezpieczeństwa i trwałości całej budowli. Kiedy długość elementu konstrukcyjnego przekracza standardową długość handlową prętów, niezbędne staje się ich łączenie, aby zapewnić ciągłość przenoszenia obciążeń. Zaniedbanie tego etapu lub jego nieprawidłowe wykonanie może prowadzić do poważnych konsekwencji, od lokalnych zarysowań betonu po katastrofy budowlane. W polskiej praktyce budowlanej, zgodnie z obowiązującymi normami, w tym przede wszystkim z Eurokodem 2 (PN-EN 1992-1-1), stosuje się trzy główne metody łączenia zbrojenia.
Dlaczego prawidłowe łączenie zbrojenia to fundament bezpieczeństwa każdej konstrukcji?
Żelbet, jako materiał kompozytowy, opiera swoje właściwości na synergii betonu i stali zbrojeniowej. Beton doskonale radzi sobie z obciążeniami ściskającymi, podczas gdy stal przejmuje siły rozciągające. Kluczowe dla prawidłowego działania tej kombinacji jest zapewnienie ciągłości zbrojenia. Kiedy pręty są ze sobą połączone, siły rozciągające mogą być płynnie przenoszone z jednego pręta na drugi, a następnie na cały element konstrukcyjny. Przerwanie tej ciągłości, na przykład przez zbyt krótkie lub źle wykonane połączenie, oznacza, że w tym miejscu zbrojenie nie będzie w stanie przenieść przewidzianych obciążeń. Może to skutkować nadmiernym zarysowaniem betonu, a w skrajnych przypadkach nawet jego rozwarstwieniem czy zniszczeniem elementu. W praktyce budowlanej łączenie zbrojenia jest nieuniknione ze względu na ograniczenia logistyczne związane z transportem i montażem prętów o długościach standardowych, które często nie odpowiadają wymiarom projektowym. Dlatego też prawidłowe wykonanie tych połączeń jest absolutnym priorytetem, decydującym o tym, czy konstrukcja będzie bezpieczna przez cały okres swojego użytkowania.

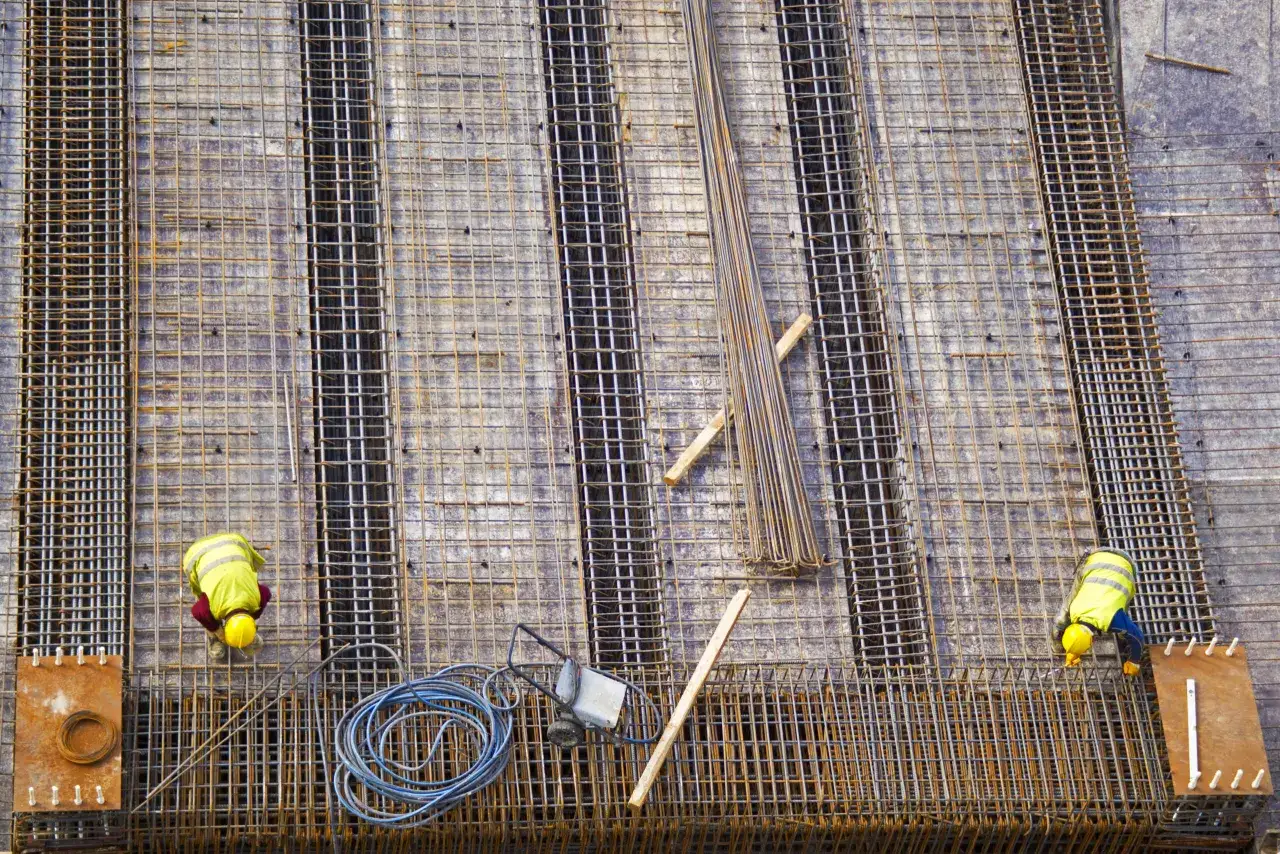

Trzy kluczowe metody łączenia prętów zbrojeniowych – którą i kiedy wybrać?
Wybór odpowiedniej metody łączenia prętów zbrojeniowych jest decyzją, która powinna być podjęta na etapie projektowania, z uwzględnieniem specyfiki konstrukcji i warunków wykonawczych. W Polsce, zgodnie z normą PN-EN 1992-1-1 (Eurokod 2), dominują trzy podstawowe podejścia do tego zagadnienia. Każda z nich ma swoje unikalne cechy, zalety i ograniczenia, co sprawia, że nadaje się do różnych zastosowań. Pierwszą i najbardziej tradycyjną metodą jest łączenie na zakład. Drugą opcją, zapewniającą bardzo mocne i sztywne połączenie, jest spawanie lub zgrzewanie. Trzecią, coraz popularniejszą alternatywą, są łączniki mechaniczne. Zrozumienie różnic między tymi metodami jest kluczowe dla inżyniera budowniczego, aby mógł on dokonać optymalnego wyboru, który zapewni zarówno bezpieczeństwo konstrukcji, jak i efektywność ekonomiczną przedsięwzięcia.

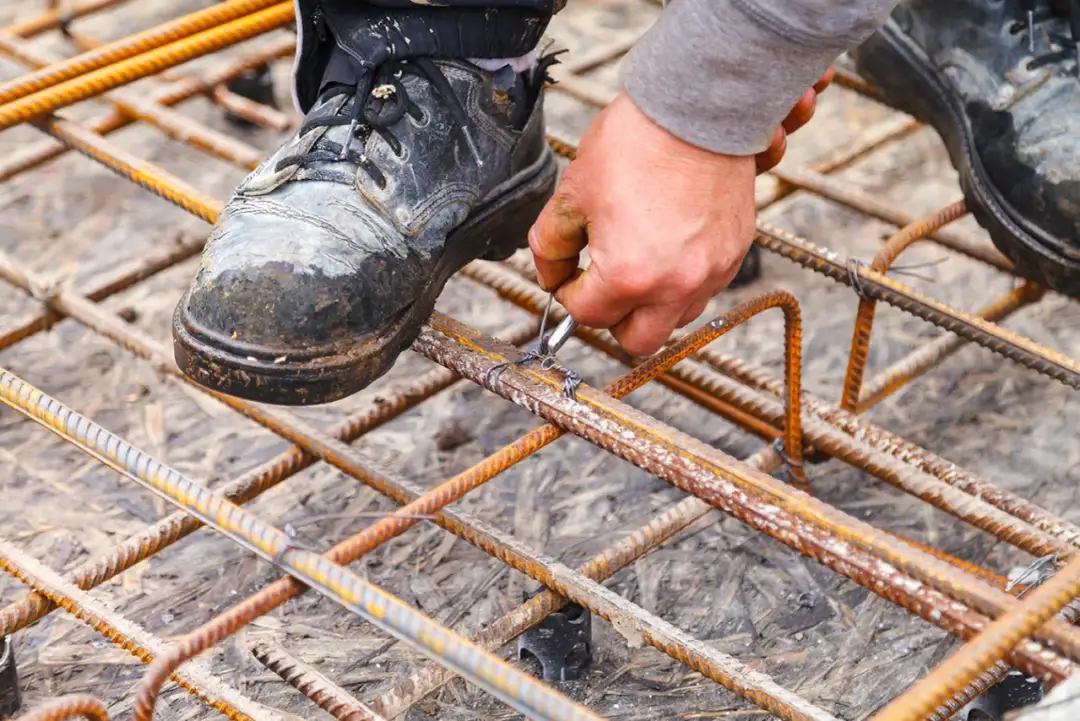

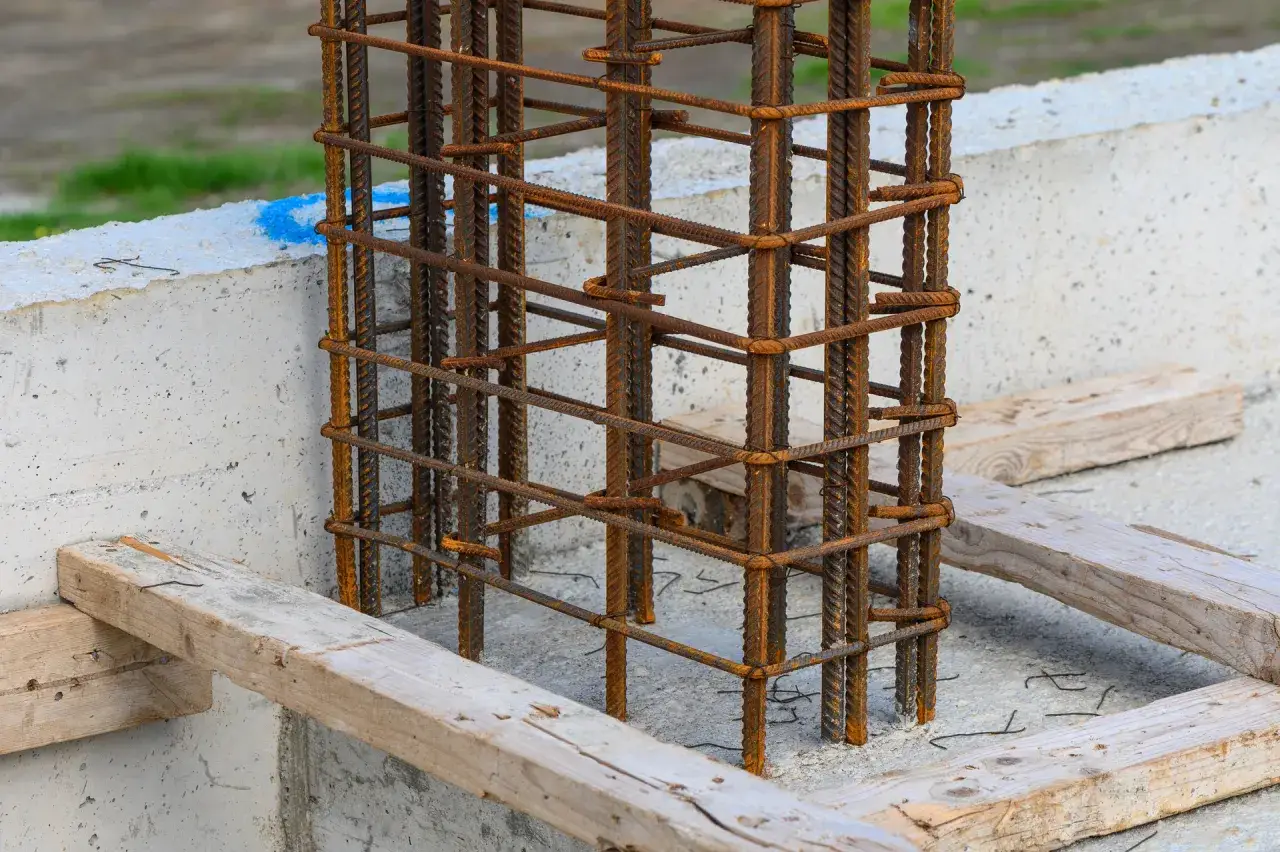

Łączenie na zakład krok po kroku – wszystko, co musisz wiedzieć
Łączenie na zakład to metoda, która od lat stanowi podstawę w łączeniu prętów zbrojeniowych. Polega ona na tym, że końce dwóch prętów są układane równolegle obok siebie na pewnej, ściśle określonej długości. Ta długość, zwana długością zakładu (l₀), jest absolutnie krytyczna, ponieważ to właśnie dzięki niej siły rozciągające przenoszone są z jednego pręta na drugi za pośrednictwem otaczającego betonu. Siła ta jest przekazywana poprzez przyczepność między stalą a betonem. Obliczenie prawidłowej długości zakładu jest zadaniem dla inżyniera i opiera się na wytycznych zawartych w Eurokodzie 2 (PN-EN 1992-1-1). Wartość ta zależy od wielu czynników: klasy użytego betonu, klasy stali zbrojeniowej, średnicy łączonych prętów, warunków przyczepności (np. czy pręt jest otoczony betonem ze wszystkich stron) oraz od tego, jaki procent prętów w danym przekroju jest łączony. Norma podaje wzór na minimalną długość zakładu l₀, min, która jest wartością maksymalną z następujących trzech wielkości: [0, 3 · α₆ · l_b, rqd; 15φ; 200 mm]. Gdzie φ to średnica pręta, a l_b, rqd to obliczeniowa długość zakotwienia. Aby uniknąć koncentracji naprężeń w jednym miejscu, zakłady powinny być rozmieszczone naprzemiennie. Generalnie nie zaleca się, aby w jednym przekroju konstrukcyjnym było łączonych więcej niż 50% prętów zbrojeniowych. Najczęściej popełnianymi błędami przy tej metodzie są: zbyt krótki zakład, brak odpowiedniego przesunięcia zakładów w kolejnych prętach oraz niewłaściwe wiązanie prętów, które może powodować ich przesuwanie się podczas betonowania.

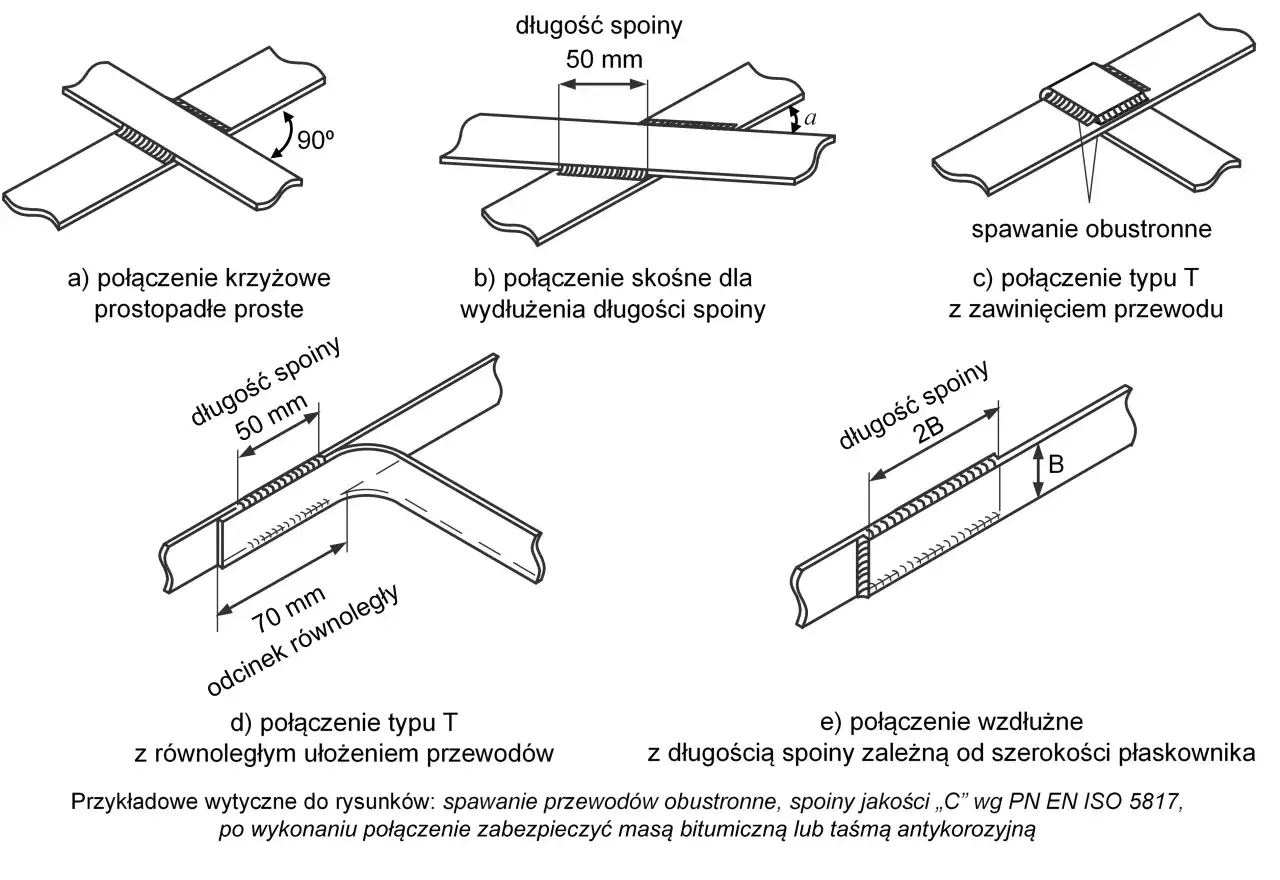

Spawanie i zgrzewanie zbrojenia – wymagania dla profesjonalistów
Spawanie i zgrzewanie to metody, które pozwalają na uzyskanie połączenia o charakterze monolitycznym, czyli praktycznie nierozłącznym i o pełnej nośności. W odróżnieniu od zakładu, gdzie siły przenoszone są przez beton, tutaj stal jest bezpośrednio łączona ze stalą. Jest to szczególnie ważne w sytuacjach, gdy wymagana jest wysoka sztywność połączenia lub gdy zagęszczenie prętów w danym miejscu jest tak duże, że wykonanie prawidłowego zakładu byłoby niemożliwe lub bardzo utrudnione. Należy jednak pamiętać, że spawanie jest procesem specjalnym, który wymaga ścisłego przestrzegania norm i posiadań odpowiednich kwalifikacji. Kluczową normą jest tutaj PN-EN ISO 17660-1, która określa wymagania dotyczące spawania stali zbrojeniowej. Personel wykonujący prace spawalnicze musi posiadać odpowiednie uprawnienia i certyfikaty. Spawalność samej stali zbrojeniowej zależy od jej składu chemicznego, a konkretnie od zawartości węgla, co jest wyrażane tzw. równoważnikiem węgla (Ce), a także od średnicy prętów. Zgrzewanie doczołowe iskrowe, będące inną formą połączenia termicznego, jest dopuszczalne dla prętów o średnicach od 6 do 40 mm, pod warunkiem stosowania stali klasy B500. Potencjalne ryzyka związane ze spawaniem to między innymi przegrzanie materiału, które może prowadzić do niekorzystnych zmian w jego strukturze i osłabienia połączenia, a także powstawanie pęknięć.
Systemy mechanicznego łączenia zbrojenia – przegląd dostępnych rozwiązań
Systemy mechanicznego łączenia zbrojenia stanowią nowoczesną i często bardzo efektywną alternatywę dla tradycyjnego łączenia na zakład czy spawania. Ich podstawowa zasada działania polega na zastosowaniu specjalnych złączek, najczęściej w formie tulei, które mechanicznie łączą końce prętów zbrojeniowych. Główną i niezwykle istotną zaletą tej metody jest fakt, że nośność połączenia jest całkowicie niezależna od jakości i stanu otaczającego betonu. To ogromna przewaga, szczególnie w konstrukcjach narażonych na zarysowania, uszkodzenia mechaniczne lub w miejscach, gdzie kontrola jakości betonu może być utrudniona. Co więcej, stosowanie łączników mechanicznych nie prowadzi do zagęszczenia zbrojenia w jednym miejscu, co ułatwia proces betonowania. Precyzja wykonania połączeń jest zazwyczaj bardzo wysoka, co czyni tę metodę idealną do zastosowania w prefabrykacji elementów żelbetowych lub przy skomplikowanych naprawach konstrukcji. Wyróżniamy kilka głównych typów łączników: złączki skręcane, które wymagają wcześniejszego nagwintowania końcówek prętów; złączki zaciskane śrubami, które montuje się bez potrzeby specjalistycznej obróbki prętów, naciskając je na ząbkowane prowadnice za pomocą śrub; oraz inne, bardziej specjalistyczne systemy, np. z wypełnieniem metalicznym, przeznaczone do konkretnych zastosowań.
Porównanie metod łączenia zbrojenia: koszty, czas, wymagania
Każda z omówionych metod łączenia zbrojenia ma swoje unikalne cechy, które wpływają na koszty, czas wykonania oraz wymagania sprzętowe i osobowe. Łączenie na zakład jest generalnie najprostsze wykonawczo i nie wymaga specjalistycznego sprzętu poza standardowymi narzędziami budowlanymi. Jednakże, jest to metoda najbardziej materiałochłonna, ponieważ wymaga zastosowania dodatkowej długości prętów, co przekłada się na wyższe koszty zakupu stali. Czasochłonność wynika z konieczności precyzyjnego układania i wiązania dużej ilości prętów. Spawanie, choć pozwala na uzyskanie bardzo mocnych połączeń, generuje znaczące koszty związane z zakupem specjalistycznego sprzętu spawalniczego, materiałów eksploatacyjnych oraz przede wszystkim z zatrudnieniem wykwalifikowanego personelu posiadającego odpowiednie uprawnienia. Czas wykonania może być zróżnicowany, zależnie od skomplikowania połączeń. Łączniki mechaniczne, choć same w sobie mogą być droższe od metra bieżącego połączenia w porównaniu do zakładu, często oferują znaczące oszczędności czasu i pracy. Montaż jest zazwyczaj szybki i nie wymaga specjalistycznych kwalifikacji, choć do niektórych systemów potrzebne są specjalistyczne narzędzia do zaciskania lub ściskania. Ich zaletą jest także przewidywalność i wysoka jakość połączenia, co może minimalizować ryzyko błędów i późniejszych kosztów związanych z poprawkami.
Jak wybrać optymalną metodę łączenia zbrojenia dla Twojego projektu?
Wybór optymalnej metody łączenia zbrojenia to złożony proces decyzyjny, który wymaga uwzględnienia wielu czynników. Przede wszystkim należy przeanalizować typ konstrukcji i jej przeznaczenie czy jest to budynek mieszkalny, most, czy obiekt przemysłowy, gdzie wymagania dotyczące nośności i sztywności mogą się znacząco różnić. Istotna jest również klasa betonu oraz średnica stosowanych prętów, ponieważ te parametry wpływają na wymaganą długość zakładu lub na możliwość zastosowania spawania czy łączników mechanicznych. Niezwykle ważne są warunki wykonawstwa na budowie dostęp do sprzętu, możliwości logistyczne, a także dostępność wykwalifikowanej siły roboczej. Na przykład, jeśli na budowie brakuje doświadczonych spawaczy, ta metoda może być wykluczona. Z drugiej strony, jeśli priorytetem jest szybkość montażu i minimalizacja ryzyka błędów, łączniki mechaniczne mogą okazać się najlepszym rozwiązaniem, mimo potencjalnie wyższych kosztów początkowych. Zawsze należy przeprowadzić dokładny rachunek ekonomiczny, porównując całkowite koszty materiałów, robocizny, sprzętu oraz potencjalne ryzyko związane z każdą z metod. Świadoma analiza tych wszystkich aspektów pozwoli inżynierom i wykonawcom podjąć najlepszą decyzję, gwarantującą zarówno bezpieczeństwo konstrukcji, jak i jej optymalną efektywność kosztową.
