Wybór odpowiedniej konstrukcji dachu to jedna z kluczowych decyzji, jaką musi podjąć każdy inwestor. Więźba dachowa, czyli drewniany szkielet dachu, stanowi jego kręgosłup to ona przenosi wszystkie obciążenia z pokrycia dachowego, śniegu i wiatru na ściany budynku. Zrozumienie jej budowy, a co za tym idzie, umiejętność czytania schematów więźby, jest absolutnie fundamentalne dla zapewnienia bezpieczeństwa, trwałości i stabilności całej konstrukcji. Bez tej wiedzy łatwo o błędy, które mogą prowadzić do kosztownych napraw, a nawet zagrożenia życia.
Dlaczego czytelny schemat więźby to fundament bezpiecznego i trwałego dachu?
Więźba dachowa to nie tylko zbiór drewnianych belek. To precyzyjnie zaprojektowany system konstrukcyjny, którego zadaniem jest bezpieczne przeniesienie wszelkich obciążeń na ściany budynku. Dobrze wykonany i odpowiednio zaprojektowany dach to gwarancja wieloletniego spokoju, ale kluczem do tego jest właśnie zrozumienie jego fundamentów czyli właśnie więźby. Dlatego tak ważne jest, aby inwestor i wykonawca potrafili odczytać i zinterpretować każdy detal zawarty w projekcie, zwłaszcza na schematach konstrukcyjnych.
Rola więźby dachowej – więcej niż tylko drewniany stelaż
Więźba dachowa to drewniany szkielet (stelaż) dachu, którego zadaniem jest przenoszenie obciążeń z pokrycia dachowego na konstrukcję ścian budynku. Ale to tylko początek jej funkcji. Musi ona bowiem wytrzymać nie tylko ciężar dachówek czy blachy, ale także ogromne siły działające ze strony natury nacisk zalegającego śniegu zimą i parcie wiatru. W zależności od przeznaczenia poddasza, więźba musi być również odpowiednio wytrzymała na obciążenia użytkowe. Jest to dosłownie kręgosłup dachu, który decyduje o jego ostatecznym kształcie, stabilności i tym, czy będzie on służył przez dziesięciolecia, czy też stanie się źródłem problemów.
Co mówi projekt i dlaczego jego zrozumienie oszczędza czas i pieniądze?
Projekt architektoniczny więźby dachowej to dokument, który zawiera wszystkie niezbędne informacje dotyczące konstrukcji. Dokładne zapoznanie się ze schematami i rysunkami technicznymi jest kluczowe. Dlaczego? Przede wszystkim pozwala to uniknąć kosztownych błędów na etapie wykonawstwa. Zamiast poprawiać źle wykonane elementy czy przerabiać całe fragmenty konstrukcji, możemy od razu działać zgodnie z planem. To przekłada się na znaczące oszczędności czasu i pieniędzy. Ponadto, zrozumienie projektu ułatwia komunikację z architektem i cieślą wszyscy mówią tym samym językiem i wiedzą, czego się od siebie oczekuje. Wreszcie, pozwala to inwestorowi na bieżąco weryfikować poprawność realizacji. Zrozumienie projektu to zatem nie strata czasu, a inwestycja, która zwraca się w postaci spokoju i pewności co do jakości wykonanej konstrukcji.
Jak czytać schematy więźby dachowej? Kluczowe elementy konstrukcji, które musisz znać
Aby w pełni zrozumieć schemat więźby dachowej, potrzebujemy podstawowej wiedzy o jej elementach składowych. Każdy z nich pełni specyficzną funkcję i jest umiejscowiony w określonym miejscu, tworząc spójną całość. Poniżej omówimy najważniejsze z nich, skupiając się na ich roli w konstrukcji, co pozwoli na lepszą interpretację rysunków technicznych.
Murłata – solidna podstawa dla całej konstrukcji
Murłata to pozioma belka mocowana na wieńcu ścian zewnętrznych, na której opierają się krokwie. Przenosi obciążenia z dachu na ściany. Jej zadaniem jest równomierne rozłożenie ciężaru konstrukcji dachu na całą szerokość ściany nośnej, a także stabilne połączenie dachu z budynkiem. Solidne zamocowanie murłaty jest absolutnie kluczowe dla stabilności całej konstrukcji, ponieważ stanowi ona fundament, na którym opiera się cały dach.
Krokwie – szkielet Twojego dachu
Krokwie to ukośne belki stanowiące podstawowy element nośny dachu. To właśnie one nadają dachowi jego charakterystyczny spadzisty kształt i to do nich bezpośrednio mocuje się łaty i kontrłaty, na których układane jest pokrycie dachowe. Krokwie przenoszą obciążenia z pokrycia dachowego i śniegu bezpośrednio na murłaty, stanowiąc główny element szkieletu dachu.
Jętki, płatwie, kleszcze – elementy usztywniające, które gwarantują stabilność
Więźba dachowa, zwłaszcza przy większych rozpiętościach, wymaga dodatkowego usztywnienia, aby zapewnić jej stabilność i zapobiec uginaniu się poszczególnych elementów. Tutaj z pomocą przychodzą jękty, płatwie i kleszcze.
- Jętka: Jest to pozioma belka łącząca parę krokwi, zazwyczaj w połowie ich długości. Jej głównym zadaniem jest usztywnienie konstrukcji i zapobieganie nadmiernemu uginaniu się krokwi. Jętki są typowym elementem więźby krokwiowo-jętkowej i stosuje się je przy rozpiętościach do 11 metrów.

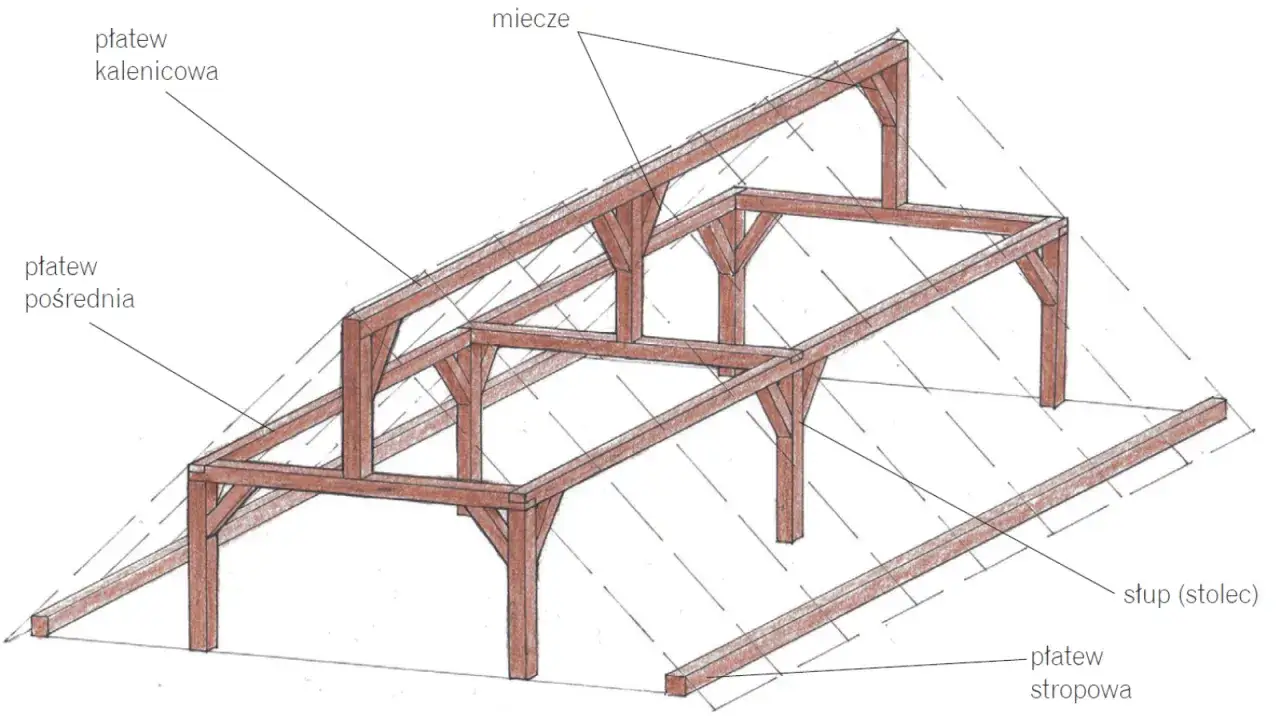

- Płatew: To pozioma belka biegnąca równolegle do kalenicy, która stanowi dodatkowe podparcie dla krokwi. Wyróżniamy różne rodzaje płatwi: stropowe (oparte na ścianach szczytowych lub stropie), pośrednie (wsparte na słupach) oraz kalenicowe (biegnące w kalenicy). Płatew znacząco zwiększa nośność dachu, pozwalając na rozpięcie krokwi na większą odległość.
- Kleszcze: Są to podwójne belki, które obejmują z dwóch stron parę przeciwległych krokwi oraz słupy, tworząc bardzo sztywne połączenie. Kleszcze są charakterystycznym elementem więźby płatwiowo-kleszczowej i odgrywają kluczową rolę w usztywnianiu konstrukcji, szczególnie przy dużych rozpiętościach.
Dzięki tym elementom konstrukcja staje się znacznie sztywniejsza i bardziej odporna na obciążenia.
Słupy i miecze – pionowe i ukośne wsparcie w większych konstrukcjach
W przypadku większych rozpiętości dachu, gdy płatwie wymagają dodatkowego podparcia, stosuje się pionowe słupy (zwane również stolecami). Słupy te przekazują obciążenia z płatwi na niżej położony strop lub bezpośrednio na ściany nośne. Są one niezbędne do zapewnienia stabilności konstrukcji w budynkach o dużej szerokości. Dodatkowo, w celu wzmocnienia połączeń między słupami a płatwiami lub krokwiami, a także w celu zapobiegania ich bocznym przemieszczeniom, stosuje się ukośne miecze. Stanowią one dodatkowe usztywnienie, zwiększając ogólną wytrzymałość więźby.
Najpopularniejsze typy więźb w Polsce – schematy i zastosowanie krok po kroku
W polskim budownictwie jednorodzinnym dominuje kilka podstawowych typów więźb dachowych. Każdy z nich ma swoje specyficzne cechy, które determinują jego zastosowanie, zalety i ograniczenia. Zrozumienie różnic między nimi jest kluczowe przy wyborze odpowiedniego rozwiązania dla danego projektu.
Więźba krokwiowa: schemat prostej i ekonomicznej konstrukcji dla mniejszych dachów (do 7m)
Więźba krokwiowa to najprostszy i najbardziej podstawowy rodzaj konstrukcji dachu. Stosuje się ją głównie przy rozpiętości ścian zewnętrznych do 7 metrów. W tym rozwiązaniu para krokwi opiera się bezpośrednio na murłatach i łączy się w kalenicy, tworząc trójkątną konstrukcję. Jest to rozwiązanie bardzo ekonomiczne i stosunkowo łatwe w montażu, idealne dla mniejszych budynków, takich jak garaże, altany, budynki gospodarcze czy niewielkie domy. Jej głównym ograniczeniem jest właśnie wspomniana wcześniej rozpiętość, która uniemożliwia stosowanie jej przy szerszych budynkach.

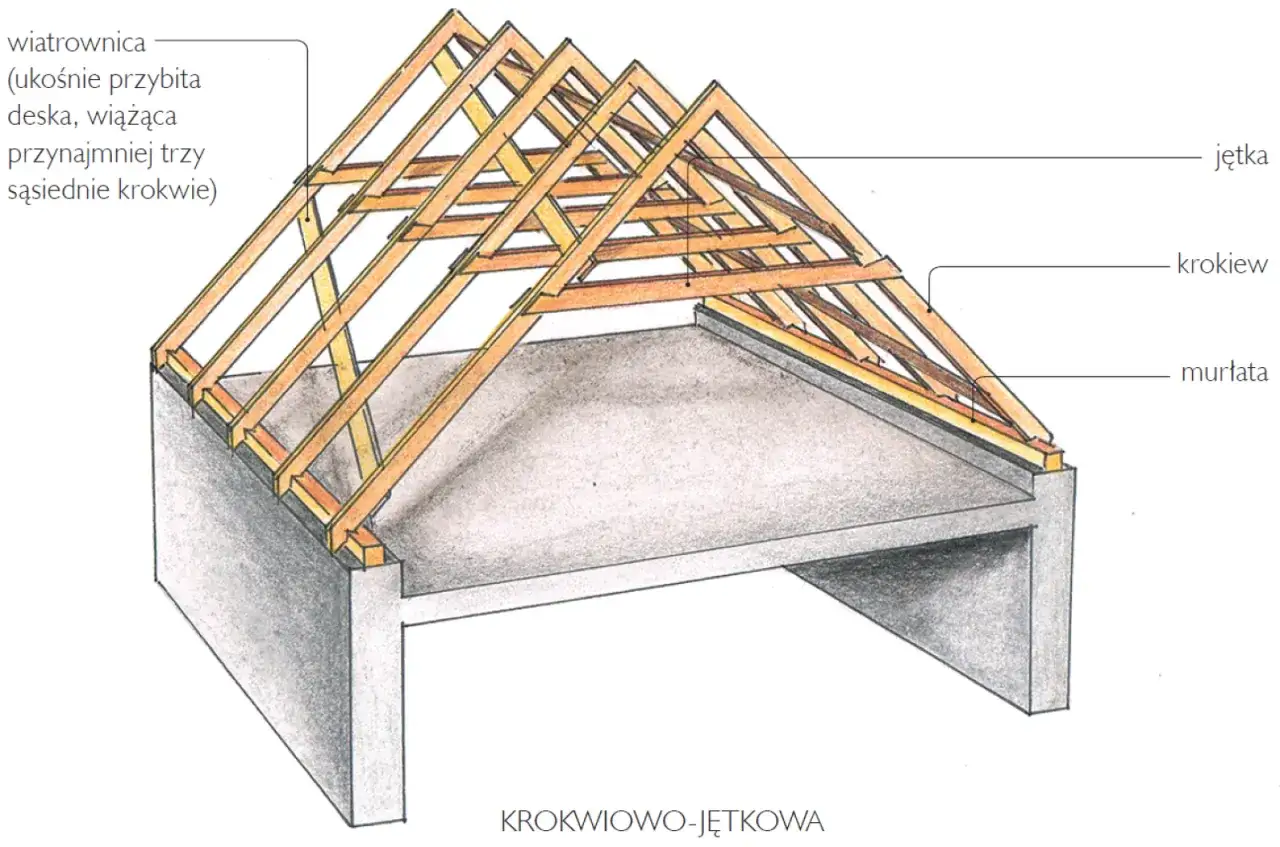

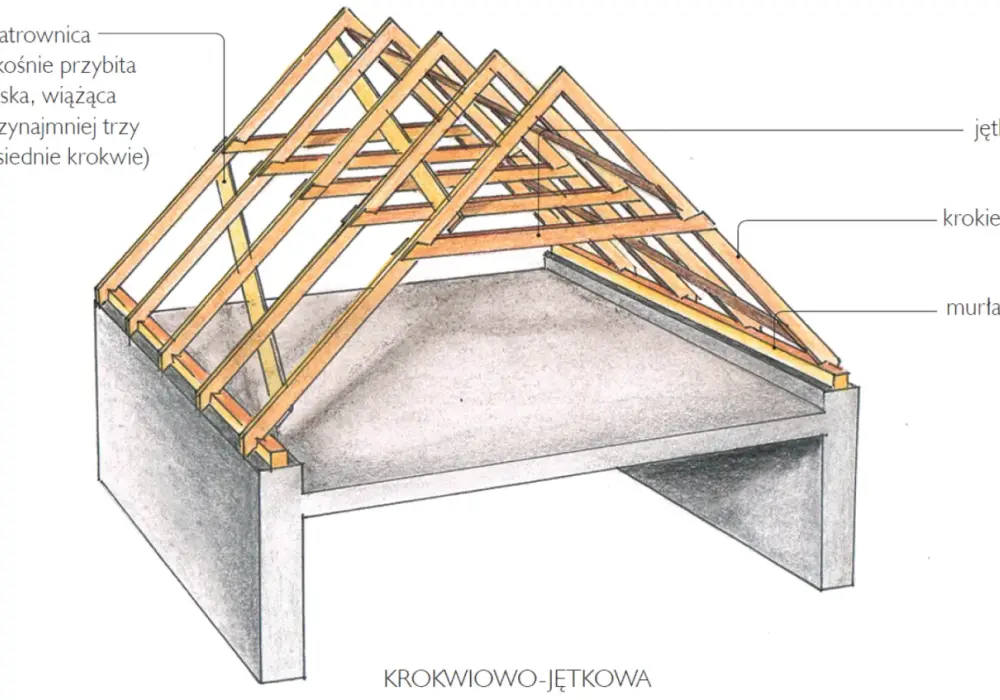

Więźba krokwiowo-jętkowa: najczęstszy wybór w domach jednorodzinnych – schemat i zasady (do 11m)
Więźba krokwiowo-jętkowa jest rozwinięciem prostszej konstrukcji krokwiowej. Jej kluczowym elementem jest jęka pozioma belka łącząca parę krokwi w ich górnej części. Dodanie jętek znacząco usztywnia konstrukcję i pozwala na budowę dachów o większych rozpiętościach, zazwyczaj od 7 do 11 metrów. Jest to jedno z najczęściej wybieranych rozwiązań w polskim budownictwie jednorodzinnym, ponieważ stanowi dobry kompromis między prostotą wykonania a możliwością uzyskania większej przestrzeni pod dachem, co jest istotne przy adaptacji poddasza na cele mieszkalne. Kąt nachylenia dachu w tym przypadku zazwyczaj mieści się w przedziale 35-60°.
Więźba płatwiowo-kleszczowa: schemat uniwersalnej i najmocniejszej konstrukcji dla dużych rozpiętości (powyżej 11m)
Więźba płatwiowo-kleszczowa to najbardziej uniwersalny i zarazem najmocniejszy typ konstrukcji dachowej, który znajduje zastosowanie przy rozpiętościach ścian przekraczających 11-12 metrów. W tym systemie krokwie, oprócz oparcia na murłatach, podparte są również na płatwiach. Płatwie z kolei wsparte są na pionowych słupach. Całość konstrukcji jest dodatkowo usztywniona przez kleszcze, które łączą krokwie ze słupami. Dzięki takiemu rozwiązaniu więźba zyskuje bardzo dużą nośność i sztywność, co czyni ją idealnym wyborem dla dużych obiektów, budynków użyteczności publicznej, a także domów o bardzo szerokich nawach. Należy jednak pamiętać, że jest to konstrukcja bardziej złożona i zazwyczaj droższa w wykonaniu.
Schematy więźby a kształt dachu – co musisz wiedzieć?
Kształt dachu to kolejny istotny czynnik, który wpływa na sposób konstruowania więźby dachowej. Schematy dla różnych form dachu będą się znacząco różnić, a zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania i wykonawstwa. Inne rozwiązania stosujemy dla prostych połaci, a inne dla bardziej skomplikowanych brył.
Prostota i funkcjonalność: schemat więźby dla dachu jednospadowego
Dach jednospadowy, nazywany również pulpitowym, charakteryzuje się prostą konstrukcją. W zależności od rozpiętości ścian, do jego wykonania często wykorzystuje się konstrukcję krokwiową lub, przy większych szerokościach, więźbę płatwiowo-kleszczową. Podstawowa zasada polega na ułożeniu krokwi opartych na dwóch ścianach o różnej wysokości, tworząc jedną, nachyloną płaszczyznę. Jest to rozwiązanie bardzo funkcjonalne i ekonomiczne, często stosowane w nowoczesnym budownictwie.
Klasyka w budownictwie: typowe schematy dla dachu dwuspadowego
Dach dwuspadowy to najbardziej klasyczny i popularny kształt dachu w Polsce. W zależności od rozpiętości budynku i wymaganego kąta nachylenia, do jego konstrukcji wykorzystuje się najczęściej więźby krokwiowe (dla mniejszych rozpiętości), krokwiowo-jętkowe (najczęściej spotykane) lub płatwiowo-kleszczowe (dla największych szerokości). Dwuspadowy kształt dachu oferuje dużą swobodę w aranżacji poddasza, co jest jego dodatkowym atutem.
Większe wyzwanie konstrukcyjne: jak wyglądają schematy dla dachów kopertowych i wielospadowych?
Dachy kopertowe (czterospadowe) i wielospadowe to konstrukcje znacznie bardziej złożone pod względem technicznym. Ich schematy są bardziej skomplikowane, ponieważ wymagają zastosowania dodatkowych elementów, takich jak krokwie narożne (koszowe i kalenicowe), które łączą poszczególne płaszczyzny dachu, oraz płatwie narożne i dodatkowe słupy podpierające te skomplikowane połączenia. Precyzyjne projektowanie i doświadczony cieśla są kluczowi przy tego typu konstrukcjach, aby zapewnić ich stabilność i trwałość.
Jak wybrać odpowiedni schemat więźby dla swojego projektu? Praktyczne wskazówki
Wybór odpowiedniego typu więźby dachowej to decyzja, która powinna być podjęta świadomie, z uwzględnieniem wielu czynników. Nie kierujmy się wyłącznie estetyką kluczowe są funkcjonalność, bezpieczeństwo konstrukcji i zgodność z projektem architektonicznym. Oto kilka praktycznych wskazówek, które pomogą Ci podjąć właściwą decyzję.
Rozpiętość ścian i kąt nachylenia dachu – kluczowe parametry decyzyjne
Dwa najważniejsze parametry, które determinują wybór więźby, to rozpiętość ścian zewnętrznych budynku oraz kąt nachylenia dachu. Jak już wspominaliśmy, więźba krokwiowa sprawdzi się przy rozpiętości do 7 metrów, krokwiowo-jętkowa do 11 metrów, a płatwiowo-kleszczowa dla większych szerokości. Kąt nachylenia dachu również ma znaczenie wpływa na obciążenie śniegiem i wiatrem, a także na rodzaj pokrycia, które można zastosować. Te parametry są podstawą do wyboru konstrukcji, która będzie stabilna i bezpieczna.
Poddasze użytkowe czy strych? Jak konstrukcja więźby wpływa na aranżację przestrzeni
Jeśli planujesz wykorzystać poddasze jako przestrzeń mieszkalną, typ więźby ma ogromne znaczenie. Konstrukcje z jętkami lub płatwiami wspartymi na słupach (np. więźba płatwiowo-kleszczowa) często oferują więcej wolnej przestrzeni, co ułatwia adaptację poddasza. W przypadku więźb z dużą liczbą elementów krzyżujących się w środku (np. niektóre warianty więźby krokwiowo-jętkowej), aranżacja może być utrudniona. Warto zatem podjąć decyzję o typie więźby już na etapie projektowania, uwzględniając przyszłe przeznaczenie poddasza.
Ciężar pokrycia dachowego a wymagania wobec konstrukcji – na co zwrócić uwagę na schemacie?
Każde pokrycie dachowe ma swoją wagę. Cięższe materiały, takie jak dachówka ceramiczna czy cementowa, wymagają mocniejszej i sztywniejszej konstrukcji więźby niż lżejsze pokrycia, np. blachodachówka czy gont. Na schemacie więźby powinny być uwzględnione te obciążenia, co przekłada się na wymiary poszczególnych belek ich przekroje muszą być odpowiednio dobrane, aby udźwignąć ciężar pokrycia. Warto zwrócić uwagę na te detale w projekcie, aby uniknąć sytuacji, w której konstrukcja jest niedowymiarowana.
Najczęstsze błędy przy interpretacji schematów i jak ich unikać
Nawet najbardziej doświadczonym fachowcom zdarzają się błędy w interpretacji rysunków technicznych, a co dopiero inwestorom. Niestety, w przypadku więźby dachowej, nawet drobne pomyłki mogą prowadzić do poważnych konsekwencji. Oto najczęstsze pułapki i sposoby, jak ich unikać.
Ignorowanie przekrojów i wymiarów belek – dlaczego to niebezpieczne?
Jednym z najpoważniejszych błędów jest niedostateczna uwaga poświęcona przekrojom i wymiarom poszczególnych belek krokwi, płatwi, jętek. Projektant dokładnie oblicza te wartości, aby zapewnić odpowiednią nośność i sztywność konstrukcji. Zastosowanie drewna o mniejszych przekrojach niż przewidziano w projekcie to prosta droga do ugięć, pęknięć, a w skrajnych przypadkach nawet do zawalenia się dachu. Zawsze należy dokładnie sprawdzać wymiary drewna dostarczonego na budowę i porównywać je z projektem.
Błędne rozumienie połączeń ciesielskich na rysunku
Każde połączenie w więźbie dachowej czy to zacios, czop, połączenie na śruby, czy z użyciem płytek kolczastych ma swoją specyficzną funkcję i sposób wykonania. Jest to kluczowe dla prawidłowego przenoszenia sił w całej konstrukcji. Błędne wykonanie połączenia, na przykład zbyt płytki zacios, niewłaściwe rozmieszczenie śrub czy brak odpowiedniego zabezpieczenia, może znacząco osłabić całą więźbę i doprowadzić do jej niestabilności. Dokładne studiowanie detali połączeń na rysunkach jest zatem absolutnie niezbędne.
Przeczytaj również: Jak zrobić wylewkę na styropianie, aby uniknąć błędów i oszczędzić czas
Pominięcie detali: kotwienie murłaty i usztywnień (wiatrownic)
Szczegóły, które na pierwszy rzut oka mogą wydawać się mało istotne, często mają kluczowe znaczenie dla bezpieczeństwa. Prawidłowe kotwienie murłaty do wieńca żelbetowego jest absolutnie fundamentalne zapobiega ono przesunięciu dachu pod wpływem silnego wiatru. Podobnie, pominięcie lub niewłaściwe wykonanie usztywnień, takich jak wiatrownice czy stężenia, może prowadzić do niestabilności dachu, szczególnie podczas silnych podmuchów wiatru. Te detale są zazwyczaj przedstawione na osobnych rysunkach wykonawczych i należy im poświęcić szczególną uwagę.
