Mocowanie na elewacji ocieplonej styropianem - Jak uniknąć błędów?

Montaż przedmiotów na ocieplonej elewacji ze styropianu to wyzwanie, które wymaga specjalistycznej wiedzy i odpowiednich rozwiązań. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i skutecznie przymocować różnorodne elementy, od lekkich lamp po ciężkie markizy, unikając uszkodzeń i mostków termicznych.

Dlaczego zwykły kołek to prosta droga do katastrofy na ocieplonej elewacji

Próba zastosowania standardowych kołków rozporowych bezpośrednio w warstwie styropianu to jeden z najczęstszych błędów popełnianych podczas prac na elewacji ocieplonej. Styropian, choć stanowi doskonałą izolację termiczną, jest materiałem o bardzo niskiej wytrzymałości mechanicznej i nie nadaje się do przenoszenia obciążeń. Użycie tradycyjnych metod montażu, które sprawdzają się na ścianach pełnych, w przypadku styropianu prowadzi do szeregu poważnych problemów, które mogą skutkować nie tylko uszkodzeniem elewacji, ale także utratą ciepła z budynku.

Problem nr 1: Mostki termiczne – niewidzialni złodzieje ciepła

Metalowe kołki rozporowe, przebijając warstwę styropianu, tworzą bezpośrednie połączenie między wnętrzem budynku a jego zewnętrzną powierzchnią. Elementy stalowe mają znacznie wyższą przewodność cieplną niż styropian czy tynk. W efekcie powstają tzw. mostki termiczne miejsca, przez które ciepło z budynku ucieka na zewnątrz zimą, a do środka latem. Skutkuje to nie tylko dyskomfortem termicznym, ale także znacznym wzrostem rachunków za ogrzewanie i klimatyzację. Co gorsza, w miejscach mostków termicznych może dochodzić do kondensacji pary wodnej, co sprzyja rozwojowi pleśni i grzybów.

Problem nr 2: Uszkodzenie struktury ocieplenia i ryzyko nieszczelności

Nieprawidłowe wiercenie, a następnie montaż standardowego kołka w warstwie styropianu, często prowadzi do jego mechanicznego uszkodzenia. Wiertło może poszarpać materiał izolacyjny, a siła potrzebna do osadzenia kołka może spowodować pęknięcia tynku zewnętrznego. Takie uszkodzenia osłabiają integralność całej warstwy ociepleniowej. Co więcej, nieszczelne otwory montażowe stają się drogą dla wilgoci deszczówki lub pary wodnej która może przenikać pod warstwę styropianu. Długotrwałe zawilgocenie izolacji znacząco obniża jej właściwości termiczne, a w skrajnych przypadkach może prowadzić do jej degradacji i konieczności kosztownej naprawy całej elewacji.

Problem nr 3: Brak nośności – dlaczego styropian nie jest materiałem konstrukcyjnym

Najważniejszą kwestią jest fakt, że styropian jest materiałem izolacyjnym, a nie konstrukcyjnym. Nie posiada on żadnych właściwości nośnych, które pozwoliłyby mu utrzymać ciężar nawet niewielkich przedmiotów. Próba zamocowania czegokolwiek cięższego niż kilka kilogramów bezpośrednio w styropianie jest skazana na porażkę. Siła działająca na taki montaż szybko doprowadzi do wyrwania kołka wraz z fragmentem styropianu, co skutkuje powstaniem nieestetycznych i trudnych do naprawienia dziur w elewacji. Zawsze należy pamiętać, że mocowanie musi być zakotwione w stabilnej, nośnej ścianie znajdującej się pod warstwą izolacji.

Jak dobrać mocowanie idealne? Kluczowe 3 czynniki, których nie możesz zignorować

Wybór odpowiedniego systemu mocowania do elewacji ocieplonej styropianem nie jest kwestią przypadku. Aby zapewnić trwałość, bezpieczeństwo i estetykę fasady, należy wziąć pod uwagę kilka kluczowych czynników. Ignorowanie ich może prowadzić do wspomnianych wcześniej problemów, od utraty ciepła po fizyczne uszkodzenie elewacji. Oto trzy najważniejsze aspekty, które musisz przeanalizować przed podjęciem decyzji o wyborze konkretnego rozwiązania.

Waga i gabaryty przedmiotu – od lekkiej tabliczki po ciężką markizę

Pierwszym i najbardziej oczywistym czynnikiem jest ciężar przedmiotu, który zamierzasz zamontować. Możemy podzielić obciążenia na trzy główne kategorie: lekkie (do ok. 5 kg), średnie (od 5 do ok. 15 kg) i ciężkie (powyżej 15 kg). Do przedmiotów lekkich, takich jak numery domów, małe lampy zewnętrzne, czujniki ruchu czy skrzynki na listy o niewielkich gabarytach, często wystarczą specjalne kołki wkręcane bezpośrednio w styropian. Jednak już dla średnich obciążeń, jak większe kinkiety, kamery monitoringu czy skrzynki pocztowe, konieczne jest mocowanie przechodzące przez izolację i zakotwione w murze. Największe wyzwanie stanowią elementy ciężkie markizy, balustrady, zadaszenia, czy jednostki klimatyzacyjne które wymagają najmocniejszych i najbardziej zaawansowanych systemów mocowań, zawsze zakotwionych w ścianie konstrukcyjnej.

Grubość warstwy styropianu – jak precyzyjnie zmierzyć i dobrać długość łącznika

Grubość warstwy izolacji termicznej, czyli styropianu, jest drugim kluczowym parametrem wpływającym na wybór mocowania. Im grubsza warstwa styropianu, tym dłuższy musi być łącznik (kołek, śruba, pręt), aby mógł skutecznie przejść przez izolację i prawidłowo zakotwić się w ścianie nośnej. Prawidłowe obliczenie wymaganej długości jest proste: musisz dodać grubość styropianu do minimalnej głębokości zakotwienia wymaganego przez producenta kołka w danym typie muru. Zazwyczaj producenci podają te dane w specyfikacji technicznej swoich produktów. Zbyt krótki kołek nie zapewni odpowiedniej nośności, a w skrajnych przypadkach może wypaść. Zbyt długi może być nieekonomiczny lub trudniejszy w montażu. Precyzyjne zmierzenie grubości styropianu w kilku miejscach elewacji jest zatem niezbędne.

Rodzaj ściany nośnej pod ociepleniem (beton, pustak, cegła) – dlaczego to tak ważne

Trzecim, niezwykle istotnym czynnikiem jest rodzaj materiału, z jakiego wykonana jest ściana konstrukcyjna znajdująca się pod warstwą styropianu. Różne materiały budowlane mają odmienne właściwości mechaniczne i wymagają zastosowania specyficznych typów kołków lub kotew. Na przykład:

• Beton (pełny lub komórkowy): Zazwyczaj wymaga kołków uniwersalnych lub kotew chemicznych, które zapewniają bardzo dobre trzymanie.
• Cegła pełna: Jest dobrym podłożem dla większości kołków rozporowych, ramowych, a także kotew chemicznych.
• Pustaki ceramiczne lub silikatowe: Wymagają specjalnych kołków przeznaczonych do podłoży z pustkami, które rozszerzają się lub zapadają w pustkach, zapewniając stabilne mocowanie. Kotwy chemiczne również świetnie się sprawdzają.
• Gazobeton (beton komórkowy): Jest materiałem miękkim i wymaga specjalnych kołków do gazobetonu lub kotew chemicznych, które równomiernie rozkładają obciążenie.

Niewłaściwy dobór kołka do rodzaju ściany nośnej może prowadzić do jego osłabienia, pękania materiału budowlanego, a w konsekwencji do awarii mocowania. Zawsze sprawdzaj zalecenia producenta mocowań dotyczące konkretnych rodzajów podłoży.

Przegląd rozwiązań: mocowania do zadań lekkich, średnich i ciężkich

Dobór odpowiedniego mocowania jest kluczowy dla bezpieczeństwa i trwałości całej konstrukcji. Poniżej przedstawiam przegląd najczęściej stosowanych systemów, podzielonych ze względu na obciążenie, jakie są w stanie przenieść. Każde z tych rozwiązań ma swoje specyficzne zastosowania i wymaga odpowiedniej techniki montażu, aby zapewnić maksymalną skuteczność.

Kategoria lekka (do 5 kg): lampy, numery domu, czujniki ruchu

Do montażu przedmiotów o niewielkiej wadze, które nie są narażone na silne obciążenia dynamiczne, stosuje się rozwiązania, które nie wymagają głębokiego kotwienia w murze nośnym. Ich główną zaletą jest prostota montażu i brak ryzyka powstawania mostków termicznych, ponieważ nie przebijają one warstwy izolacji w sposób, który mógłby negatywnie wpłynąć na bilans energetyczny budynku.

Kołki ślimakowe (spiralne) – kiedy montaż wyłącznie w styropianie jest bezpieczny

Kołki ślimakowe, zwane również spiralnymi, to specjalistyczne elementy wykonane z wytrzymałego tworzywa sztucznego. Posiadają one charakterystyczny kształt przypominający ślimak lub spiralę, który ułatwia ich wkręcanie bezpośrednio w warstwę styropianu. Nie wymagają one wiercenia otworu w murze nośnym, ponieważ ich gwint zapewnia odpowiednie trzymanie w piance polistyrenowej. Są idealnym rozwiązaniem dla przedmiotów takich jak numery domów, małe lampy LED, czujniki ruchu, termometry czy lekkie tabliczki informacyjne. Ich montaż jest niezwykle szybki i prosty, a co najważniejsze, nie tworzą one mostków termicznych, ponieważ nie naruszają ciągłości izolacji termicznej w sposób prowadzący do strat ciepła. Należy jednak pamiętać o ich ograniczeniach wagowych nie nadają się do przenoszenia obciążeń większych niż około 5 kg.

Instrukcja montażu kołka spiralnego krok po kroku

1. Wybierz odpowiednie miejsce na elewacji, upewniając się, że nie ma tam ukrytych instalacji (np. przewodów elektrycznych).
2. Przygotuj kołek spiralny.
3. Wkręć kołek ręcznie lub za pomocą wkrętarki z odpowiednią końcówką. Wkręcaj go powoli i stabilnie, aż jego kołnierz oprze się o powierzchnię elewacji.
4. Upewnij się, że kołek jest osadzony prostopadle do elewacji.
5. Zamontuj docelowy przedmiot, wkręcając go w gwint kołka lub przykręcając do niego za pomocą odpowiedniej śruby.

Kategoria średnia (do 15 kg): skrzynki na listy, kamery, kinkiety

Dla przedmiotów o nieco większej wadze, które wymagają pewniejszego i trwalszego mocowania, konieczne jest zastosowanie rozwiązań, które przenoszą obciążenie na ścianę konstrukcyjną. Styropian w tym przypadku pełni jedynie rolę dystansową, a cała siła jest przenoszona przez specjalnie zaprojektowane kołki przechodzące przez izolację.

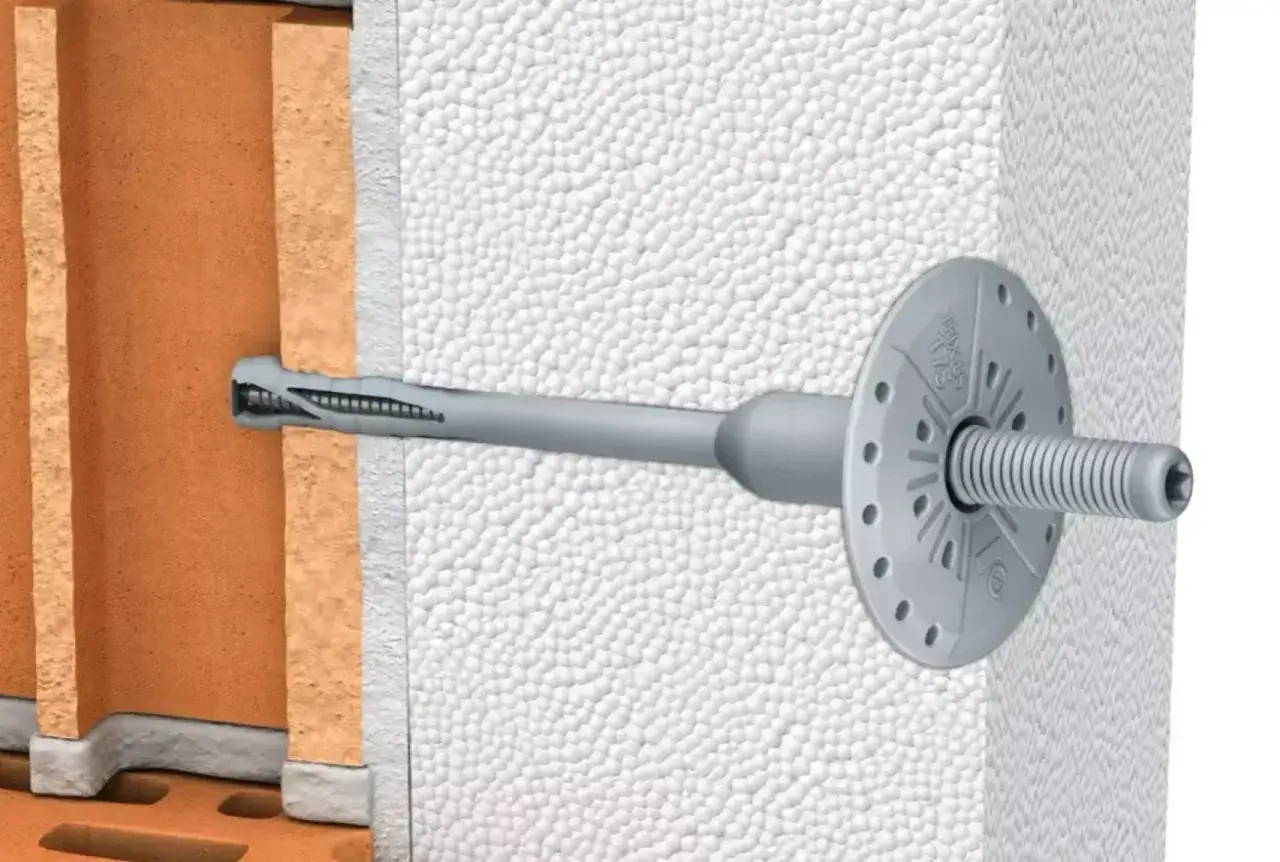

Długie kołki ramowe – jak zakotwiczyć się w murze przez grubą warstwę izolacji

Długie kołki ramowe, znane również jako kołki przelotowe, to jedne z najczęściej stosowanych rozwiązań do montażu elementów o średniej wadze. Składają się one z długiej koszulki wykonanej z tworzywa sztucznego oraz metalowego wkrętu z łbem. Koszulka, przechodząc przez warstwę styropianu, pozostaje na zewnątrz, nie tworząc mostka termicznego. Wkręt natomiast przechodzi przez całą długość koszulki, a następnie, po dotarciu do ściany nośnej, rozpiera się w niej, zapewniając stabilne i mocne zakotwienie. Kołki ramowe są skuteczne zarówno w podłożach pełnych (beton, cegła pełna), jak i w materiałach z pustkami (pustaki ceramiczne, gazobeton), pod warunkiem zastosowania odpowiedniego typu koszulki. Ich konstrukcja pozwala na przeniesienie obciążeń rzędu kilkunastu kilogramów.

Prawidłowy montaż kołka ramowego z tuleją rozporową – instrukcja

1. Określ grubość styropianu i wybierz kołek ramowy o odpowiedniej długości, uwzględniając wymaganą głębokość zakotwienia w murze nośnym.
2. Wywierć otwór w ścianie nośnej o średnicy zalecanej przez producenta kołka. Wiercenie w styropianie powinno odbywać się bez udaru.
3. Włóż koszulkę kołka ramowego do wywierconego otworu. Upewnij się, że jest ona osadzona na odpowiednią głębokość.
4. Przełóż przez koszulkę wkręt mocujący, który będzie służył do zamocowania docelowego przedmiotu.
5. Dokręć wkręt, aż poczujesz wyraźny opór. Nie należy nadmiernie dokręcać, aby nie uszkodzić tynku ani styropianu.
6. Zamontuj przedmiot, wykorzystując otwór w kołku ramowym.

Kategoria ciężka (powyżej 15 kg): markizy, balustrady, zadaszenia, klimatyzatory

Montaż elementów o dużej wadze, które są narażone na silne obciążenia, wymaga zastosowania najbardziej wytrzymałych i niezawodnych systemów mocowań. W tym przypadku kluczowe jest zapewnienie maksymalnego bezpieczeństwa i stabilności, a także eliminacja wszelkich potencjalnych ryzyk związanych z uszkodzeniem elewacji czy utratą ciepła.

Kotwy chemiczne – rozwiązanie dla największych obciążeń

Kotwy chemiczne to jedne z najmocniejszych dostępnych na rynku systemów mocowań, przeznaczone do przenoszenia bardzo dużych obciążeń. Ich działanie opiera się na zastosowaniu specjalnej masy żywicznej, która po wyciśnięciu do otworu w murze nośnym i osadzeniu w nim pręta gwintowanego, utwardza się, tworząc monolityczne i niezwykle wytrzymałe połączenie. Kotwy chemiczne są idealnym rozwiązaniem do montażu ciężkich elementów, takich jak balustrady, markizy, zadaszenia, a nawet jednostki klimatyzacyjne. Ich zaletą jest wysoka odporność na obciążenia, możliwość stosowania w różnych rodzajach materiałów budowlanych (w tym w betonie i murach z pustakami) oraz trwałość. Należy jednak pamiętać, że ich montaż jest bardziej skomplikowany i wymaga precyzji.

Montaż z użyciem kotwy chemicznej i pręta gwintowanego – co musisz wiedzieć

1. Wywierć otwór w ścianie nośnej o średnicy i głębokości wskazanej przez producenta kotwy chemicznej.
2. Dokładnie oczyść otwór z pyłu i zanieczyszczeń za pomocą szczotki i pompki. Jest to kluczowy etap dla zapewnienia pełnej przyczepności żywicy.
3. Wprowadź masę żywiczną do otworu, zazwyczaj zaczynając od dna, zgodnie z instrukcją producenta.
4. Wkręć pręt gwintowany do otworu wypełnionego żywicą. Upewnij się, że pręt jest osadzony prostopadle i na odpowiednią głębokość.
5. Poczekaj, aż żywica całkowicie się utwardzi (czas zależy od temperatury otoczenia i rodzaju żywicy).
6. Po utwardzeniu żywicy, zamontuj docelowy przedmiot na wystającym pręcie gwintowanym.

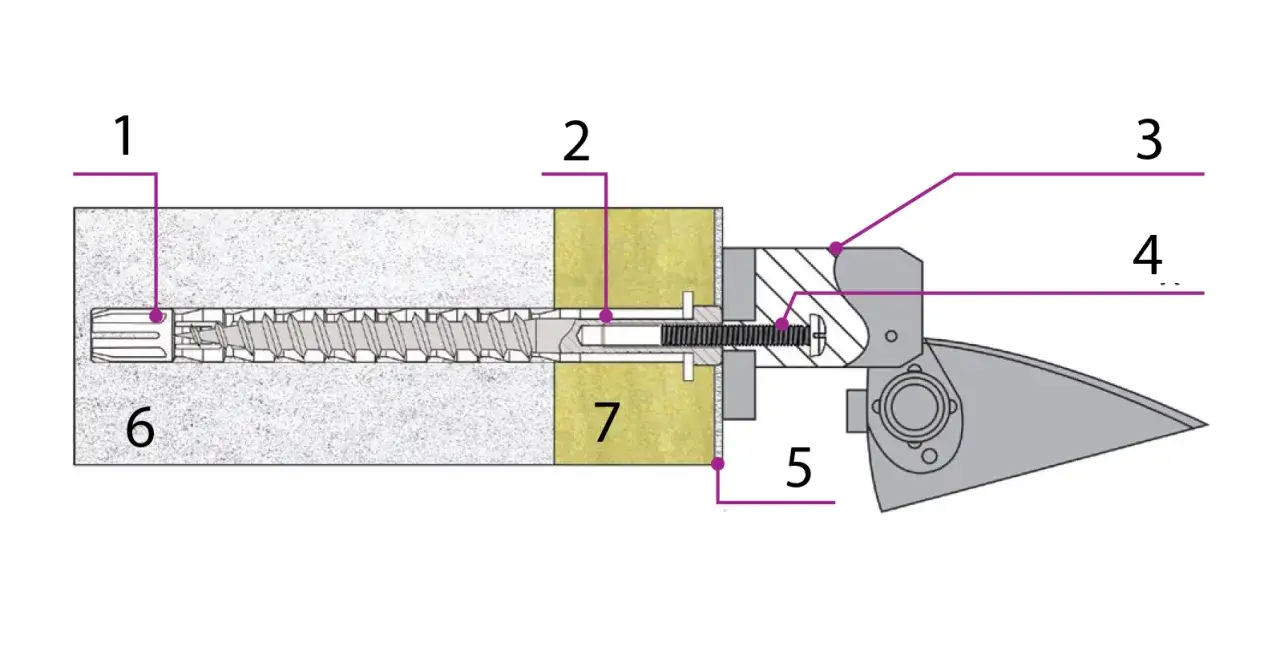

Systemy montażu dystansowego – profesjonalne rozwiązanie bez mostków termicznych

Systemy montażu dystansowego to zaawansowane rozwiązania, które zostały zaprojektowane z myślą o całkowitej eliminacji mostków termicznych, nawet przy montażu ciężkich elementów. Polegają one na zastosowaniu specjalnych elementów dystansowych, takich jak tuleje izolacyjne lub stożki wykonane z materiałów o niskiej przewodności cieplnej. Te elementy przenoszą obciążenia bezpośrednio na ścianę nośną, jednocześnie tworząc barierę termiczną między elementem mocującym a warstwą izolacji. Dzięki temu stalowy pręt czy śruba nie mają bezpośredniego kontaktu z otoczeniem, co zapobiega ucieczce ciepła. Systemy te są często stosowane w profesjonalnych instalacjach, gdzie wymagana jest najwyższa jakość i energooszczędność, na przykład przy montażu markiz, balkonów czy fasad wentylowanych.

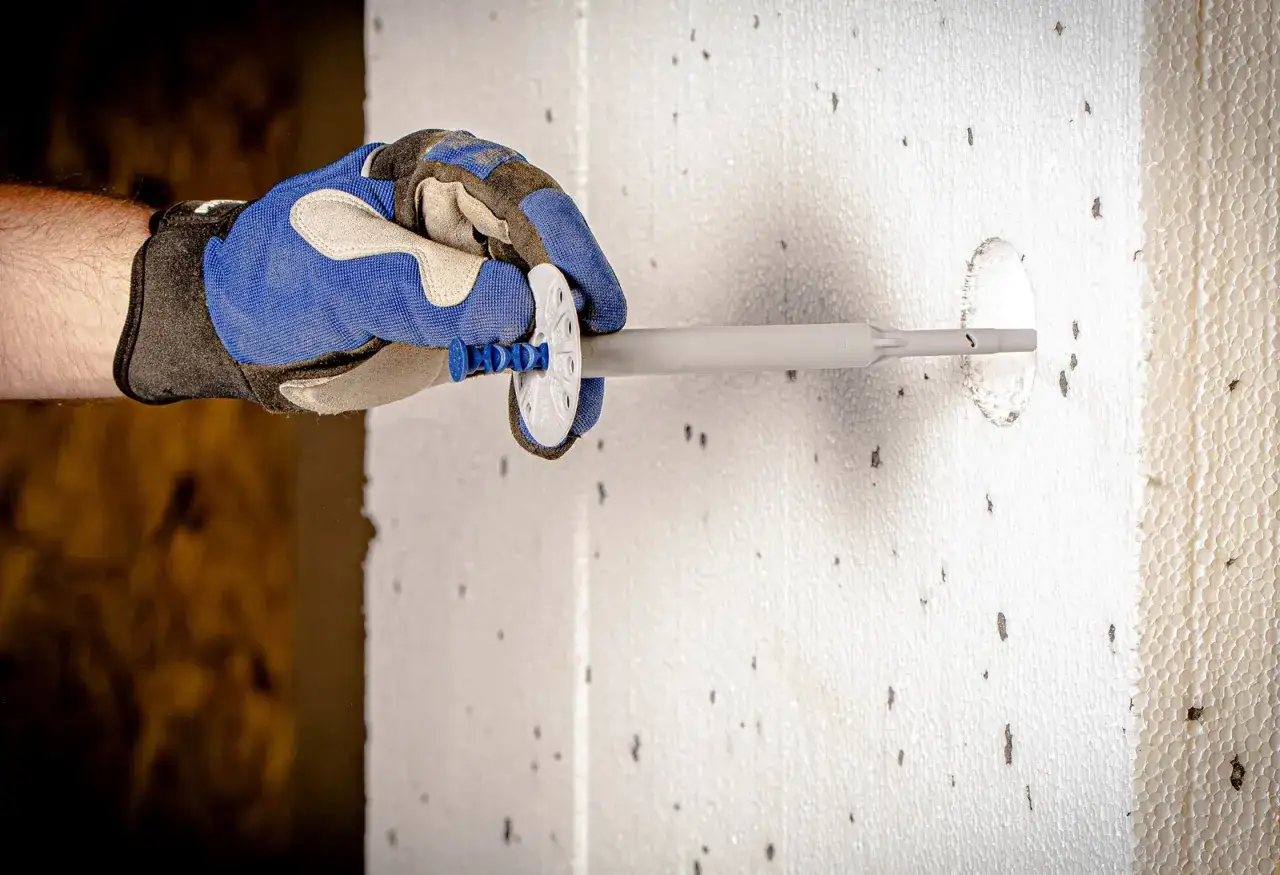

Montaż bez błędów – praktyczny przewodnik i najczęstsze pomyłki

Nawet najlepsze materiały mocujące mogą okazać się nieskuteczne, jeśli montaż zostanie przeprowadzony nieprawidłowo. Na elewacji ocieplonej styropianem istnieje kilka pułapek, które mogą doprowadzić do uszkodzenia fasady, utraty ciepła lub po prostu do awarii mocowania. Poznanie najczęstszych błędów i stosowanie się do poniższych zasad pozwoli Ci uniknąć kosztownych napraw i zapewnić trwałość wykonanych prac.

Błąd 1: Używanie udaru podczas wiercenia – jak nie zniszczyć elewacji na starcie

Wiercenie z udarem, które jest skuteczne w twardych materiałach budowlanych jak beton, jest absolutnie niewskazane podczas pracy ze styropianem i tynkiem zewnętrznym. Udar mechaniczny powoduje silne wibracje, które mogą prowadzić do pękania tynku, kruszenia styropianu, a nawet do jego poszarpania. W efekcie powstają nieestetyczne pęknięcia i ubytki, które osłabiają całą warstwę izolacji. Aby uniknąć tego błędu, zawsze należy wiercić w elewacji bez funkcji udaru, używając odpowiednich wierteł do materiału, w którym osadzamy kołek (np. wiertła do betonu lub muru dla ściany nośnej). W samym styropianie wystarczy zazwyczaj delikatne wiercenie lub nawet wkręcanie specjalnych kołków.

Błąd 2: Zła głębokość zakotwienia – dlaczego za krótki kołek niczego nie utrzyma

Nośność każdego mocowania zależy od jego prawidłowego zakotwienia w materiale konstrukcyjnym. W przypadku elewacji ocieplonej, oznacza to, że kołek musi przejść przez całą warstwę styropianu i osiągnąć odpowiednią głębokość w ścianie nośnej. Jeśli kołek jest za krótki, nie będzie miał wystarczającego kontaktu ze ścianą konstrukcyjną, co drastycznie obniży jego wytrzymałość. W takiej sytuacji nawet niewielkie obciążenie może doprowadzić do wyrwania mocowania. Zawsze należy dokładnie sprawdzić zalecaną przez producenta minimalną głębokość zakotwienia dla danego typu kołka i materiału ściany, a następnie dobrać kołek o odpowiedniej długości, uwzględniając grubość styropianu.

Błąd 3: Zbyt mocne dokręcanie śrub – jak uniknąć wgnieceń i pęknięć tynku

Choć może się wydawać, że im mocniej dokręcona śruba, tym pewniejsze mocowanie, w rzeczywistości nadmierne dokręcanie może przynieść więcej szkody niż pożytku. W przypadku kołków ramowych czy innych systemów przechodzących przez styropian, zbyt silne dokręcenie śruby może spowodować wgniecenie styropianu, a nawet pęknięcie tynku zewnętrznego wokół otworu montażowego. Prowadzi to do powstawania nieestetycznych śladów i osłabienia struktury elewacji. Należy dokręcać śruby z wyczuciem, do momentu uzyskania stabilnego połączenia, ale bez nadmiernego nacisku. W przypadku niektórych systemów, producenci zalecają stosowanie kluczy dynamometrycznych.

Błąd 4: Brak kluczowego uszczelnienia – jak zabezpieczyć otwór montażowy przed wodą

Otwór montażowy, przez który przechodzi kołek lub kotwa, stanowi potencjalne miejsce wnikania wilgoci do warstwy izolacji. Woda deszczowa lub kondensat, dostając się pod styropian, może prowadzić do jego zawilgocenia, co z czasem obniża jego właściwości izolacyjne, a nawet może spowodować rozwój pleśni i grzybów. Dlatego tak ważne jest dokładne uszczelnienie miejsca montażu. Po osadzeniu kołka lub kotwy, należy wypełnić przestrzeń między elementem mocującym a tynkiem za pomocą odpowiedniego materiału uszczelniającego, takiego jak silikon elewacyjny lub specjalna masa uszczelniająca. Zapewni to ochronę przed wilgocią i przedłuży żywotność elewacji.

Gotowe recepty: jakie mocowanie do czego? Konkretne przykłady z życia wzięte

Aby ułatwić Ci podjęcie decyzji, przygotowałem kilka praktycznych przykładów zastosowania różnych mocowań do typowych elementów montowanych na elewacji ocieplonej styropianem. Pamiętaj, że są to jedynie wskazówki, a ostateczny wybór powinien być zawsze poprzedzony analizą wagi przedmiotu, grubości styropianu i rodzaju ściany nośnej.

Jak zamontować zewnętrzną lampę lub kinkiet

Montaż zewnętrznej lampy lub kinkietu zależy przede wszystkim od jej wagi. Lżejsze modele, ważące do 5 kg, można bezpiecznie zamontować za pomocą kołków ślimakowych, które wkręca się bezpośrednio w styropian. Zapewniają one szybki montaż i nie tworzą mostków termicznych. W przypadku cięższych lamp lub kinkietów, które mogą ważyć od 5 do 15 kg, konieczne jest zastosowanie długich kołków ramowych. Pozwalają one na zakotwienie w murze nośnym, przechodząc przez warstwę styropianu.

Jak solidnie przymocować kamerę monitoringu

Kamery monitoringu, choć zazwyczaj nie są bardzo ciężkie, wymagają stabilnego i trwałego mocowania, aby zapewnić niezawodność systemu. Ze względu na konieczność odporności na wibracje i potencjalne obciążenia wiatrem, zaleca się stosowanie mocowań, które są zakotwione w ścianie konstrukcyjnej. Dla większości kamer, długie kołki ramowe będą odpowiednim wyborem, zapewniając wystarczającą nośność i stabilność. W przypadku bardzo ciężkich kamer przemysłowych, można rozważyć użycie kotew chemicznych.

Jak powiesić dużą i ciężką donicę na kwiaty

Duże donice z ziemią i roślinami mogą ważyć kilkadziesiąt kilogramów, dlatego ich montaż wymaga zastosowania najmocniejszych rozwiązań. Absolutnie nie można ich mocować bezpośrednio w styropianie. Najlepszym wyborem będą kotwy chemiczne, które zapewniają najwyższą wytrzymałość i bezpieczeństwo. Alternatywnie, w przypadku ścian nośnych o dobrej jakości, można zastosować specjalne systemy montażu dystansowego z mocnymi wspornikami, które przeniosą obciążenie na mur, jednocześnie eliminując mostki termiczne.

Przeczytaj również: Styropian z frezem czy bez - co wybrać, aby zaoszczędzić czas i koszty?

Jak bezpiecznie zainstalować prowadnice rolet zewnętrznych

Instalacja prowadnic rolet zewnętrznych to zadanie wymagające precyzji i zastosowania rozwiązań zapobiegających powstawaniu mostków termicznych. Prowadnice te często są wykonane z aluminium, które przewodzi ciepło. Dlatego kluczowe jest zastosowanie systemów montażu dystansowego, które wykorzystują specjalne tuleje lub podkładki izolacyjne. Pozwalają one na zamocowanie prowadnicy do ściany nośnej, jednocześnie tworząc przestrzeń izolacyjną między prowadnicą a warstwą styropianu, co zapobiega utracie ciepła.
