Układanie styropianu pod ogrzewanie podłogowe - klucz do efektywności

Układanie styropianu pod ogrzewanie podłogowe to kluczowy etap, od którego zależy efektywność całego systemu grzewczego i komfort cieplny w domu. Prawidłowo wykonana izolacja termiczna to fundament, który zapobiega ucieczce ciepła w dół i zapewnia równomierne rozprowadzanie temperatury w pomieszczeniu. W tym artykule przeprowadzę Was przez cały proces, od wyboru odpowiedniego materiału, po techniki montażu, które pomogą Wam uniknąć kosztownych błędów.

Dlaczego solidny fundament ze styropianu to klucz do wydajnej podłogówki

Kiedy decydujemy się na ogrzewanie podłogowe, często skupiamy się na wyborze rur, rozdzielaczy czy sterowników. Zapominamy jednak, że sercem tego systemu jest solidna izolacja termiczna. Odpowiednio dobrany i ułożony styropian pełni kilka kluczowych funkcji. Po pierwsze, jest to bariera termiczna, która zapobiega przenikaniu cennego ciepła w głąb konstrukcji budynku, kierując je tam, gdzie jest potrzebne do pomieszczenia. Po drugie, chroni przed wilgocią, co jest szczególnie ważne w przypadku podłóg na gruncie. Po trzecie, stanowi stabilną i równą podstawę dla wylewki betonowej, w której zatopione są rury grzewcze. Błędy popełnione na tym etapie, takie jak zastosowanie zbyt cienkiej warstwy izolacji, pozostawienie mostków termicznych czy użycie styropianu o niewystarczającej twardości, mogą prowadzić do znaczących strat energii, a co za tym idzie do wyższych rachunków za ogrzewanie. To inwestycja, która procentuje przez lata, dlatego jej wykonanie musi być precyzyjne.

Wybór idealnego styropianu – przewodnik po parametrach, które musisz znać

Wybór odpowiedniego styropianu to pierwszy i jeden z najważniejszych kroków w procesie układania podłogówki. Nie każdy styropian nadaje się do tego zadania, a kluczowe są jego parametry techniczne. Na co zwrócić uwagę?

• Twardość (wytrzymałość na ściskanie): To absolutnie krytyczny parametr. W pomieszczeniach mieszkalnych, gdzie podłoga będzie narażona na nacisk mebli i chodzących domowników, absolutnym minimum jest styropian oznaczony jako EPS 100. Oznacza to, że płyta jest w stanie wytrzymać nacisk do 100 kPa, co przekłada się na około 3 tony na metr kwadratowy. Użycie styropianu o niższej twardości, na przykład EPS 80, jest bardzo ryzykowne. Może to doprowadzić do osiadania izolacji pod wpływem obciążenia, a w konsekwencji do pękania wylewki i uszkodzenia systemu ogrzewania podłogowego. W miejscach o szczególnie dużym obciążeniu, takich jak garaże czy strefy techniczne, zaleca się stosowanie styropianu o jeszcze wyższej twardości, na przykład EPS 150 lub EPS 200.
• Styropian biały czy grafitowy: Różnica między tradycyjnym białym styropianem ekspandowanym (EPS) a jego grafitowym odpowiednikiem polega głównie na współczynniku przewodzenia ciepła (lambda, λ). Styropian biały ma lambdę w zakresie około 0,036-0,040 W/mK, podczas gdy styropian grafitowy, dzięki dodatkom grafitu, osiąga lepsze parametry, z lambdą na poziomie 0,030-0,033 W/mK. Oznacza to, że styropian grafitowy jest cieplejszy przy tej samej grubości izoluje lepiej niż biały. W praktyce pozwala to na zastosowanie cieńszej warstwy izolacji grafitowej, uzyskując ten sam efekt termiczny co przy grubszej warstwie styropianu białego. Jest to szczególnie korzystne w budynkach o ograniczonej wysokości stropów.
• Grubość izolacji: Grubość styropianu dobiera się przede wszystkim w zależności od lokalizacji podłogi i wymagań normowych dotyczących izolacyjności termicznej.
  • Na gruncie: Tutaj potrzebna jest solidna warstwa izolacji. Zalecana grubość dla styropianu białego to zazwyczaj od 15 cm do 25 cm. W przypadku styropianu grafitowego, ze względu na jego lepsze właściwości izolacyjne, wystarczy warstwa od 12 cm do 20 cm. Norma budowlana określa maksymalny dopuszczalny współczynnik przenikania ciepła U dla podłóg na gruncie na poziomie 0,30 W/(m²K). Aby go osiągnąć, potrzebujemy minimum 10-12 cm dobrej jakości izolacji.
  • Na stropie międzykondygnacyjnym: Jeśli ogrzewanie podłogowe znajduje się na piętrze, nad pomieszczeniem ogrzewanym, wymagania dotyczące izolacji są mniejsze. Wystarczająca jest zazwyczaj warstwa styropianu o grubości od 3 cm do 8 cm.

Pamiętaj, że wybór parametrów styropianu powinien być podyktowany specyfiką Twojej budowy i lokalnymi przepisami budowlanymi.

Układanie styropianu krok po kroku: od gołego betonu do gotowej izolacji

Samo wybranie odpowiedniego styropianu to dopiero połowa sukcesu. Kluczowa jest prawidłowa technika jego ułożenia. Oto szczegółowa instrukcja, która pomoże Wam wykonać tę pracę krok po kroku:

1. Krok 1: Przygotowanie podłoża fundament, którego nie można pominąć: Zanim położymy pierwszą płytę styropianu, musimy zadbać o podłoże. Musi być ono absolutnie czyste, suche i równe. Wszelkie zanieczyszczenia, gruz czy nierówności mogą spowodować, że płyty styropianu będą się "klawiszować", czyli nierówno przylegać do podłoża, tworząc w ten sposób mostki termiczne. W przypadku podłóg na gruncie, podłoże powinno być zagęszczone i wyrównane.
2. Krok 2: Pierwsza warstwa hydroizolacji na gruncie tarcza ochronna przed wilgocią: Jeśli układamy ogrzewanie podłogowe na gruncie, niezbędne jest wykonanie hydroizolacji. Najczęściej stosuje się grubą folię budowlaną o grubości co najmniej 0,2 mm lub specjalną papę. Folia powinna być ułożona z odpowiednimi zakładami (minimum 20 cm), a jej brzegi powinny być podwinięte na ściany, tworząc rodzaj wanny. Zapobiegnie to podciąganiu wilgoci z gruntu do wnętrza budynku.

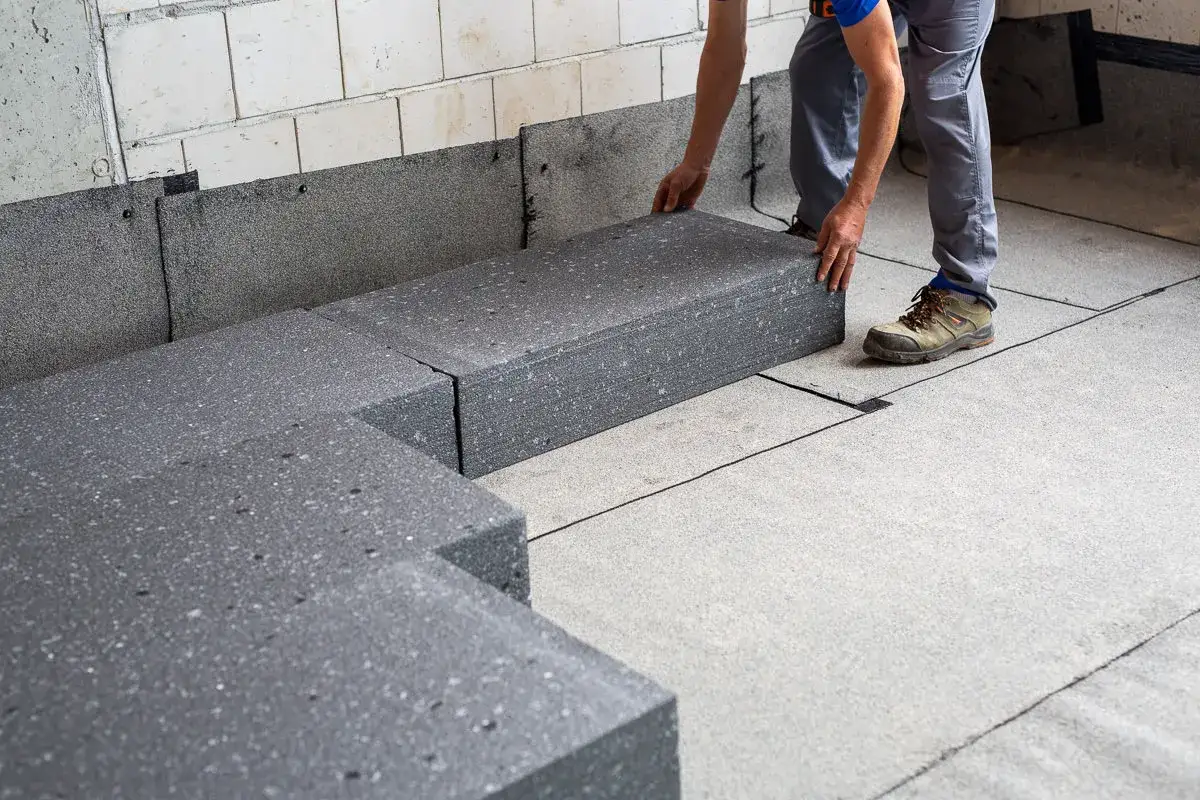

3. Krok 3: Układanie pierwszej warstwy styropianu technika „na mijankę” w praktyce: Najlepszą praktyką jest układanie styropianu w co najmniej dwóch warstwach. Pierwszą warstwę płyt układamy na przygotowanym podłożu. Ważne jest, aby płyty układać ciasno obok siebie, bez pozostawiania szczelin. Jeśli używamy płyt z prostymi krawędziami, konieczne jest ich docinanie tak, aby spoiny w kolejnych warstwach nie pokrywały się. Jeśli stosujemy płyty z frezowanymi krawędziami (na pióro i wpust), jednowarstwowe układanie może być dopuszczalne, ale zawsze warto sprawdzić zalecenia producenta.
4. Krok 4: Druga warstwa styropianu sekret eliminacji mostków termicznych: To właśnie ta warstwa jest kluczowa dla wyeliminowania mostków termicznych. Drugą warstwę styropianu układamy tak, aby spoiny (miejsca łączenia płyt) były przesunięte względem spoin w warstwie pierwszej. Mówimy tu o technice "na mijankę" lub "na zakładkę". Dzięki temu miejsca, gdzie mogłoby dojść do ucieczki ciepła, są skutecznie zablokowane.
5. Krok 5: Folia z ekranem aluminiowym czy naprawdę jest potrzebna?: Często na ostatniej warstwie styropianu, bezpośrednio przed układaniem rur grzewczych, stosuje się folię z ekranem aluminiowym. Jej zadaniem jest odbijanie ciepła promieniującego z rur z powrotem do góry, w kierunku pomieszczenia, zamiast pozwolić mu przenikać w dół. Choć nie jest to element bezwzględnie konieczny w każdej sytuacji, może znacząco poprawić efektywność systemu, szczególnie przy cieńszych warstwach izolacji. Folię tę należy układać luźno, bez naciągania, a ewentualne szczeliny między pasami zaklejać taśmą aluminiową.

Po ułożeniu wszystkich warstw styropianu, upewnijmy się, że powierzchnia jest równa i stabilna.

Najczęstsze błędy montażowe, które mogą zniweczyć cały wysiłek

Nawet najlepsze materiały i staranne wykonanie mogą okazać się niewystarczające, jeśli popełnimy podstawowe błędy. Oto najczęściej spotykane pułapki podczas układania styropianu pod ogrzewanie podłogowe:

• Błąd nr 1: Niewłaściwa twardość styropianu i ryzyko pękania wylewki: To jeden z najpoważniejszych błędów. Zastosowanie styropianu o zbyt niskiej wytrzymałości na ściskanie (poniżej EPS 100) sprawia, że izolacja ugina się pod ciężarem wylewki i obciążeniami użytkowymi. Skutkuje to powstawaniem naprężeń, które mogą prowadzić do pękania jastrychu, a nawet uszkodzenia rur grzewczych.
• Błąd nr 2: Szczeliny między płytami niewidzialne autostrady dla zimna: Nawet niewielkie szczeliny między płytami styropianu są niczym otwarte drzwi dla ciepła. Przez te "mostki termiczne" energia cieplna ucieka w dół, znacząco obniżając efektywność ogrzewania podłogowego i generując niepotrzebne straty energii. Dlatego tak ważne jest dokładne dopasowanie i ewentualne wypełnienie drobnych przerw.
• Błąd nr 3: Pominięcie drugiej warstwy lub układanie bez przesunięcia: Układanie styropianu w jednej warstwie lub bez zachowania techniki "na mijankę" to błąd, który niweczy korzyści płynące z wielowarstwowej izolacji. Spoiny stykające się w jednej linii tworzą ciągłe linie osłabionej izolacji, przez które ciepło może łatwiej przenikać.
• Błąd nr 4: Brak dylatacji przyściennej prosta droga do problemów z posadzką: Wylewka betonowa, w której zatopione są rury ogrzewania podłogowego, podczas ogrzewania i chłodzenia ulega nieznacznym zmianom objętości (rozszerza się i kurczy). Brak dylatacji obwodowej, czyli specjalnej taśmy brzegowej umieszczanej przy ścianach, uniemożliwia swobodną pracę wylewki. Może to prowadzić do powstawania pęknięć i odspajania się posadzki od ścian.

Unikając tych błędów, zapewnimy sobie trwałość i efektywność systemu ogrzewania podłogowego na lata.

Co dalej? Przygotowanie do montażu rur i wylewki

Po prawidłowym ułożeniu warstw izolacyjnych ze styropianu, jesteśmy na ostatniej prostej przed wylaniem posadzki. Teraz czas na montaż systemu grzewczego i finalne przygotowania.

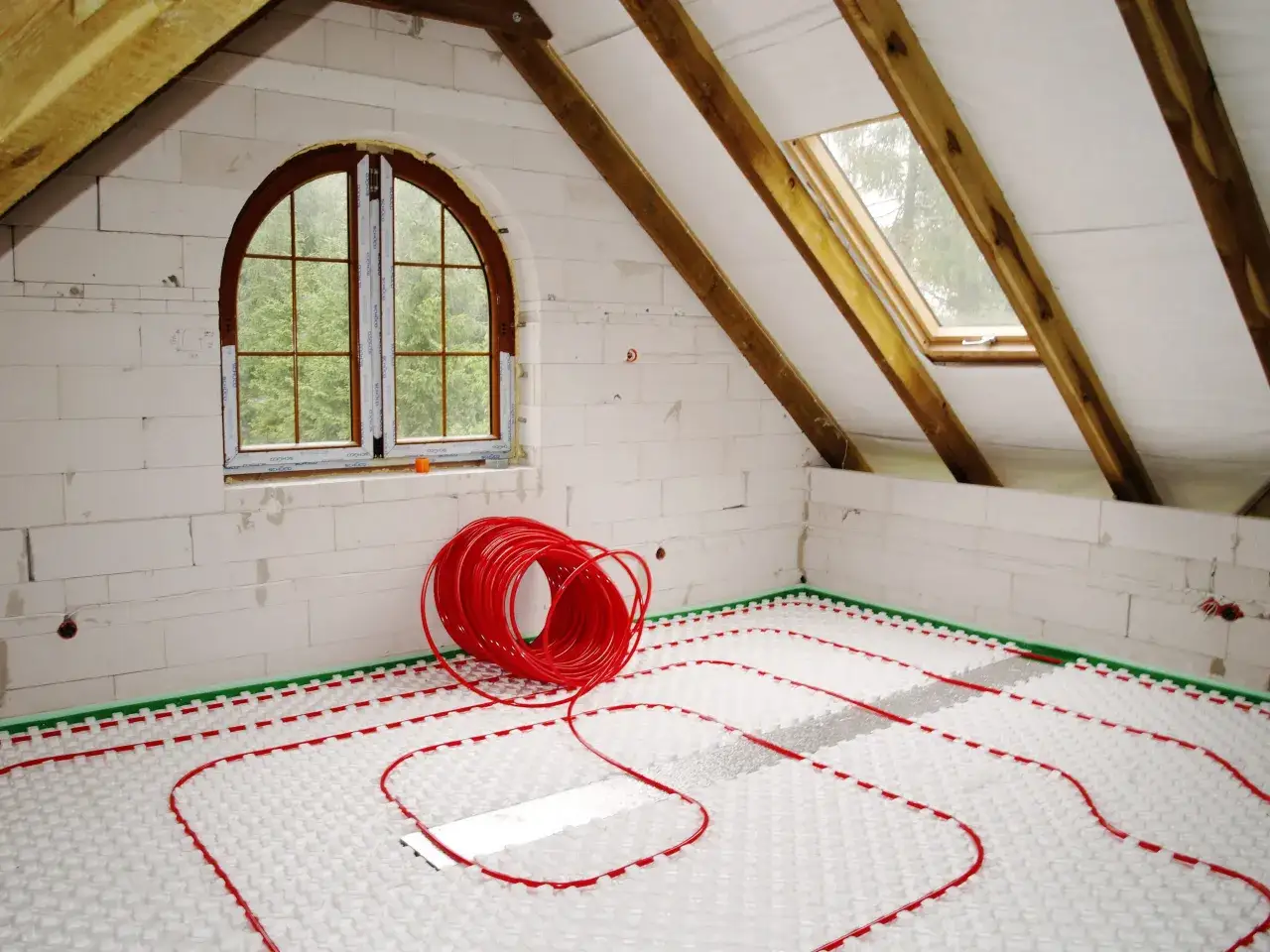

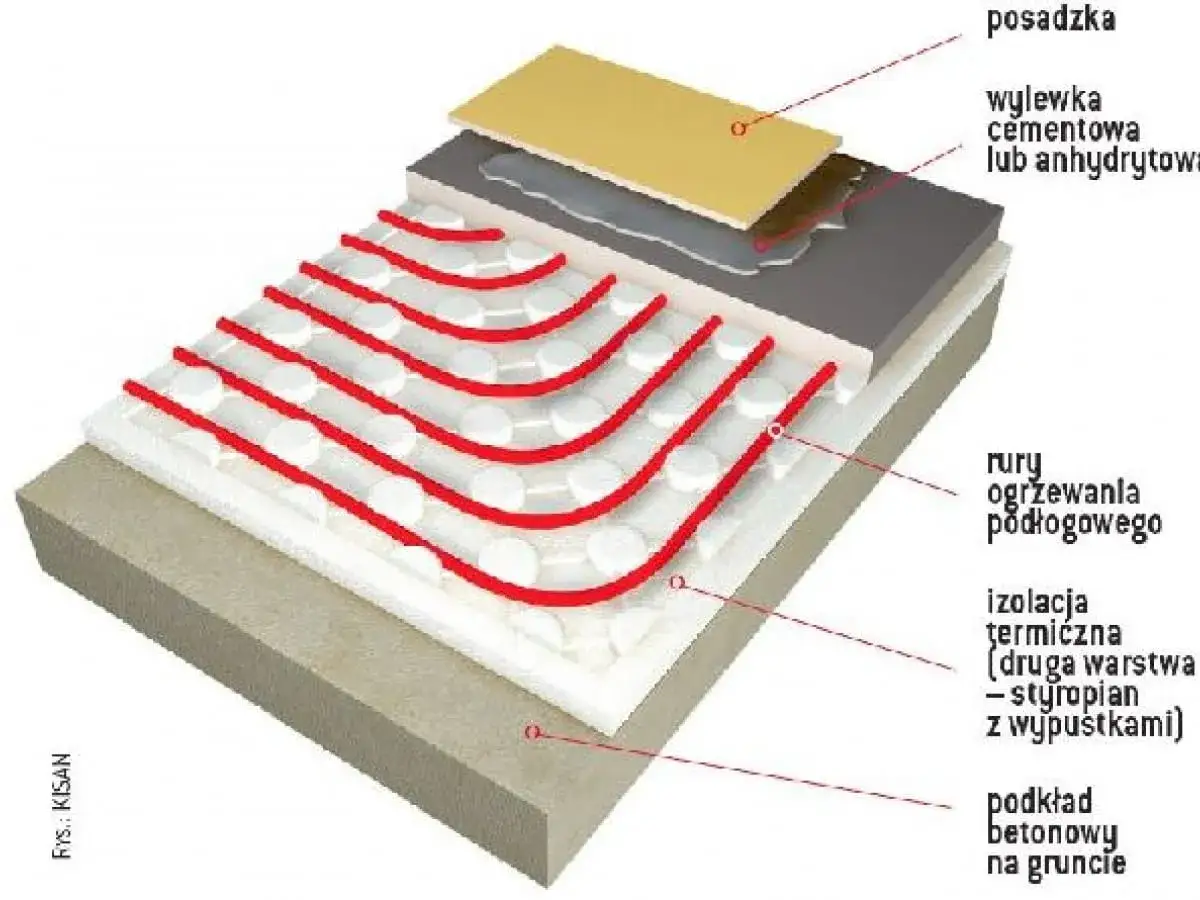

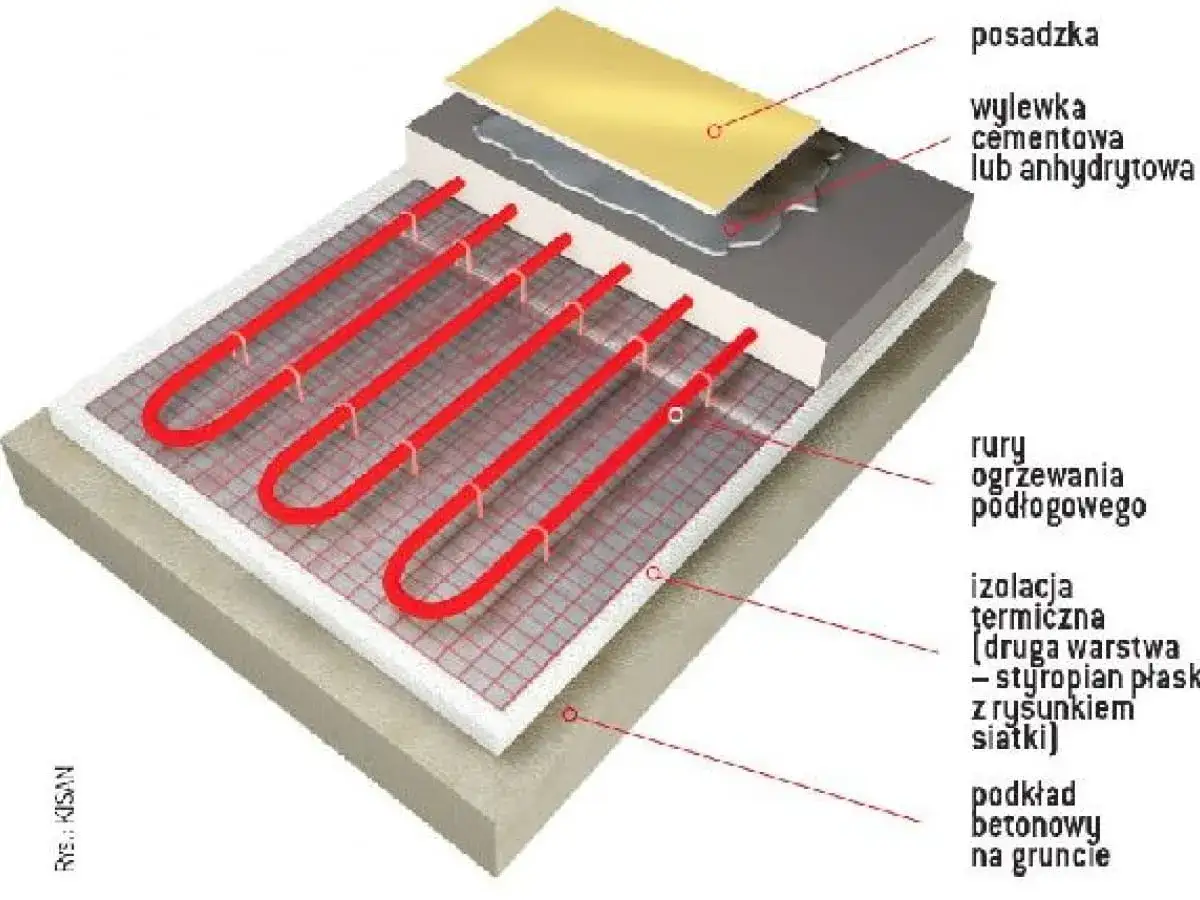

• Mocowanie klipsów i układanie rur grzewczych na warstwie styropianu: Na przygotowanej izolacji styropianowej, często na folii ekranującej, montuje się specjalne klipsy lub maty systemowe, do których następnie przytwierdza się rury ogrzewania podłogowego. Rury układa się zgodnie z wcześniej przygotowanym projektem, zachowując odpowiednie rozstawy, które zapewnią równomierne rozprowadzenie ciepła. Ważne jest, aby rury były stabilnie zamocowane i nie przemieszczały się podczas wylewania jastrychu.
• Finalna kontrola izolacji przed wylaniem jastrychu: Zanim zalejemy wszystko betonem, należy przeprowadzić dokładną kontrolę. Sprawdźmy, czy wszystkie warstwy styropianu są stabilne, czy nie ma żadnych uszkodzeń mechanicznych, czy folia hydroizolacyjna (jeśli była stosowana) jest nienaruszona, a dylatacje przyścienne zostały prawidłowo zamontowane. To ostatni moment, aby wyłapać i naprawić ewentualne niedociągnięcia. Poprawnie wykonana izolacja jest gwarancją, że ciepło będzie kierowane tam, gdzie chcemy, a system ogrzewania podłogowego będzie działał wydajnie i bezawaryjnie przez wiele lat.

Kolejnym etapem jest już wylanie jastrychu, który przykryje rury i stworzy gotową do wykończenia powierzchnię podłogi.
